西门子电线电缆，西门子电缆总代理，西门子电缆代理商
西门子电线电缆，西门子电缆总代理，西门子电缆代理商

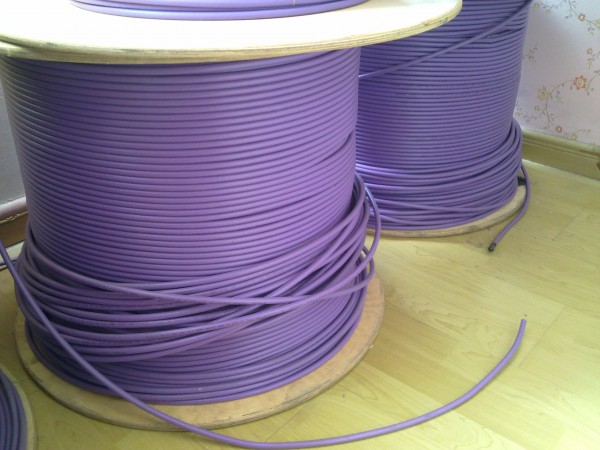

西门子总线电缆 型号：6XV1830-3EH10
1mm²的电源线zui大能过多少安的电流，多大的功率？例如2.5平方的电线，工程施工中怎样算要用多大的电线？
①对于1.5、2.5、4、6、10mm²的导线可将其截面积数乘以5倍。
②对于16、25mm²的导线可将其截面积数乘以4倍。
③对于35、50mm²的导线可将其截面积数乘以3倍。
④对于70、95mm²的导线可将其截面积数乘以2.5倍。
⑤对于120、150、185mm²的导线可将其截面积数乘以2倍。
工作温度30℃，长期连续90％负载下的载流量如下：
1.5mm²――18A
2.5mm²――26A
4mm²――26A
6mm²――47A
10mm²――66A
16mm²――92A
25mm²――120A
35mm²――150A
功率P=电压U×电流I＝220伏×18安＝3960瓦
国标GB4706.1-1992/1998规定的电线负载电流值（部分）
铜芯电线：铜芯线截面积..允许长期电流
2.5mm²(16A～2)
4mm²(2～32A)
6mm²(32A～40A)
铝芯电线：铝芯线截面积..允许长期电流
2.5mm²(13A～20A)
4mm²(20A～2)
6mm²(2～32A)
举例说明
1、每台计算机耗电约为200～300W(约1～1.)，那么10台计算机就需要一条2.5mm²的铜芯电线供电，否则可能发生火灾。
2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条2.5mm²的铜芯电线供电。
3、现在的住房进线一般是4mm²的铜线，因此，同时开启的家用电器不得超过2(即5500瓦)，有人将房屋内的电线更换成6mm²的铜线是没有用处的，因为进入电表的电线是4mm²的。
4、早期的住房(15年前)进线一般是2.5mm²的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦)。
5、耗电量比较大的家用电器是：空调(1.2匹)，电热水器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等)。
国标允许的长期电流
4平方是25-32A
6平方是32-40A
其实这些都是理论安全数值,限数值还要大于这些的。
2.5平方的铜线允许使用的zui大功率是：5500W；4平方的8000W，6平方9000W没问题的。
40A的数字电表正常9000W没问题，机械的12000W也不会烧毁的。
铜芯电线电缆载流量标准电缆载流量口决
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
SIEMENS 上海邑斯自动化科技有限公司
我公司经营西门子全新原装现货PLC；S7-200S7-300 S7-400 S7-1200 触摸屏，变频器，6FC，6SNS120 V10 V60 V80伺服数控备件：原装进口电机（1LA7、1LG4、1LA9、1LE1），国产电机（1LG0，1LE0）大型电机（1LA8，1LA4，1PQ8）伺服电机（1PH，1PM，1FT，1FK，1FS）西门子保内全新原装产品‘质保一年。一年内因产品质量问题更换新产品；不收取任何费。欢迎致电咨询。
|
：杜工 |
： |
|
统一服务热线： 统一服务热线： |
|
|
工作 |
|
|
可编程控制器 上海邑斯公司产品; PLC 、触摸屏、变频器、电缆及通讯卡、数控系统、网络接头、伺服驱动、 凡在公司采购西门子产品，均可质保一年，假一罚十 以满足客户的需求为宗旨 , 以诚为本 , 精益求精 |
|
上海邑斯公司在经营活动中精益求精，具备如下业务：
SIEMENS 可编程控制器
1、 SIMATIC S7 系列PLC：S7-200、S7-1200、S7-300、S7-400、ET-200
2、 逻辑控制模块 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
3、 SITOP直流电源 24V DC 1.3A、2.、3A、、10A、20A、40A可并联.
4、HMI 触摸屏TD200 TD400C K-TP OP177 TP177,MP277 MP377,
SIEMENS 交、直流传动装置
1、 交流变频器 MICROMASTER系列：MM420、MM430、MM440、G110、G120.
2、全数字直流调速装置 6RA23、6RA24、6RA28、6RA70、6SE70系列
SIEMENS 数控 伺服
SINUMERIK:801、802S 、802D、802D SL、810D、840D、611U、S120
系统及伺报电机，力矩电机，直线电机，伺服驱动等备件销售。
说明
本节口诀对各种缘线(橡皮和塑料缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
“二点五下乘以九，往上减一顺号走”说的是2.5mm及以下的各种截面铝芯缘线，其载流量约为截面数的9倍。
如2.5mm²导线，载流量为2.5×9＝22.5(A)。
从4mm²及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3.5倍，即35×3.5＝122.5(A)。
50mm²及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。即50、70mm²导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2.5倍，依次类推。
“条件有变加折算，高温九折铜升级”。上述口诀是铝芯缘线、明敷在环境温度25℃的条件下而定的。
若铝芯缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm²铜线的载流量，可按25mm²铝线计算。
计算电缆载流量选择电缆（根据电流选择电缆）：
导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。
口诀铝芯缘线载流量与截面的倍数关系
10下五，100上二，
25、35，四、三界，
70、95，两倍半。
穿管、温度，八、九折。
裸线加一半。
铜线升级算。
说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。
为此将我国常用导线标称截面（mm²）排列如下
1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……
(1)一句口诀指出铝芯缘线载流量（安）、可按截面的倍数来计算。
口诀中的阿拉伯数码表示导线截面（mm²），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下：
1～1016、2535、5070、95120以上(五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。而截面70、95则为二点五倍。从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。
例如铝芯缘线，环境温度为不大于25℃时的载流量的计算
当截面为6mm²时，算得载流量为30安；
当截面为150mm²时，算得载流量为300安；
当截面为70mm²时，算得载流量为175安。
从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。当然，若能“胸中有数”，在选择导线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。同样，2.5mm²的导线位置在五倍的始端，实际便不止五倍（zui大可达到20安以上），不过为了减少导线内的电能损耗，通常电流都不用到这么大，手册中一般只标12安。
(2)后面三句口诀便是对条件改变的处理。
“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后，再打八折；若环境温度超过25℃，计算后再打九折，若既穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七折计算。
关于环境温度，按规定是指夏天热月的平均zui高温度。实际上，温度是变动的，一般情况下，它影响导线载流并不很大。因此，只对某些温车间或较热地区超过25℃较多时，才考虑打折扣。
例如对铝心缘线在不同条件下载流量的计算：
当截面为10mm²穿管时，则载流量为10×5×0.8═40安；若为高温，则载流量为10×5×0.9═45安；若是穿管又高温，则载流量为10×5×0.7═35安。
(3)对于裸铝线的载流量，口诀指出“裸线加一半”即计算后再加一半。这是指同样截面裸铝线与铝芯缘线比较，载流量可加大一半。
例如对裸铝线载流量的计算：
当截面为16mm²时，则载流量为16×4×1.5═96安，若在高温下，则载流量为16×4×1.5×0.9=86.4安。
(4)对于铜导线的载流量，口诀指出“铜线升级算”，即将铜导线的的截面排列顺序提升一级，再按相应的铝线条件计算。
例如截面为35mm²裸铜线环境温度为25℃，载流量的计算为：按升级为50mm²裸铝线即得50×3×1.5=225安。
对于电缆，口诀中没有介绍。一般直接埋地的高压电缆，大体上可直接采用一句口诀中的有关倍数计算。比如35mm²高压铠装铝芯电缆埋地敷设的载流量为35×3=105安。95mm²的约为95×2.5≈238安。
三相四线制中的零线截面，通常选为相线截面的1/2左右。当然也不得小于按机械强度要求所允许的zui小截面。在单相线路中，由于零线和相线所通过的负荷电流相同，因此零线截面应与相线截面相同。
凭借Simotics S-1FK2电机和Sinamics S210驱动器的组合，西门子推出了拥有5个功率等级(50-750W)的全新伺服驱动系统。电机与驱动器通过Profinet与上级控制器相连，并借助Webserver和一键优化来简化调试过程。通过Simotics伺服电机，小型负载可实现高动态、的运动。电机通过“单电缆(OCC)”与驱动器相连。Sinamics S210驱动器集成了强大的安全功能，并可实现快速工程组态。新的驱动系统可以应用在包装、搬运抓取、木工、陶瓷加工以及数字打印等领域。
Sinamics S210驱动器侧重于高动态的电机轴控制。驱动器使用集成的Webserver调试，并且可凭借一键优化功能实现控制参数的自动优化以适应不同的动态性能要求。集成的安全功能包括STO(安全转矩关断)和SS1(安全停止1)。STO和SS1都能通过PROFIsafe执行，STO还能通过端子启动，其他功能目前正在准备阶段。基于Sinamics S210驱动器的快速采样和智能控制算法、编码器系统及低转子惯量和高过载能力组合，伺服驱动系统可实现杰出的动态性能和精度。
Simotics S-1FK2电机与驱动器用OCC电缆连接，其中的动力电缆、编码器信号电缆和抱闸电缆共用一根超细电缆(直径仅为9mm，带一个插头)。OCC电缆有小的横截面，比之前的电缆更细、更轻、更灵活，从而大幅简化布线过程。与传统牵引链导体相比，使用紧凑型“单电缆连接”可将弯曲半径缩小接近一半。连接插头采用坚固耐用的设计，高度25mm，可转动，易操作。该伺服驱动系统拥有用户友好型自锁插头和位于正面的、方便检修和拆卸的推进式终端，因而布线也其简单。
近日，德国西门子公司宣布即将推出新远程控制和电网自动化系统、处理器和扩展模块的组合，以实现电站配网自动化，便于连接可再生能源电力。
该远程控制和电网自动化系统基于标准，可以在-40摄氏度至+70摄氏度的温度范围下使用。
此外，该系统中的集成加密芯片可以保护数据安全，可以在网络上进行安全通信，并通过https协议确保敏感数据的安全传输。
在电力传输和分配中，该系统可用于变电站的配电网自动化，且监测和控制变电所的故障定位。
该远程控制和电网自动化系统的解决方案是西门子能源管理产品组合的一部分。
作为产品供应商、系统集成商以及服务供应商，西门子为供电公司和行业提供关于电力运输和分配的经济、、可靠且智能的解决方案。
