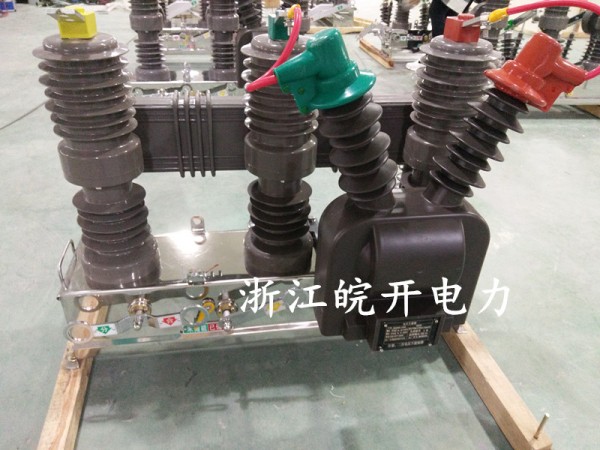

ZW32-12FG/630 永磁真空开关

库尔勒专用ZW32-12FG/630a智能真空断路器带蓄电池本安装使用说明书规定了分界断路器的引用标准、使用环境条件、型号和额定参数、结构特点、工作原理、订货须知、以及操作、安装、使用、维护的方法等内容。

 温州皖开电力设备有限公司是一家专业从事研发、设计、生产、销售高压输配电设备的企业。海阔凭鱼跃，“皖开”任鸟飞！皖开人经过多年的开拓创新，不断完善和引进先进的生产设备和优良的检测手段，始终坚持“高科技、高质量、高服务”的宗旨，产品质量不断提高，现已形成多个系列、多种规格的产品结构格局，基本覆盖了高、中压输配电系统领域。
      主要产品有高压真空负荷开关、高压负荷开关、高压真空断路器、高压真空接触器、隔离开关、接地开关、高压熔断器、避雷器等系列产品，广泛应用于城乡电网改造、输配电工程、冶金、化工、矿山、铁路及生活小区电力工程项目配套。
      公司一贯坚持“树企业形象，创优质品牌”的经营理念。以“和谐、拼搏、开拓、创新”为企业宗旨。在经济全球化的今天，面对机遇和挑战，本着“致富思源、富而思进”。皖开电力愿与广大新老客户携手并进、共创辉煌，为电力科技行业的建设和发展做出新的贡献。
欢迎您的光临！

库尔勒专用ZW32-12FG/630a智能真空断路器带蓄电池
一、产品概述
ZW32-12F (ZW32-12M)型户外交流高压真空分界断路器（以下简称分界断路器）是我公司研发的一款产品，分界断路器是集真空断路器、分界断路器、分段器四大开关于一体的多功能智能化装置产品，主要配置由真空分界断路器本体、MGK16 型控制器、外置电压互感器（注：配网自动化环网线路中可选双侧PT）三大部分组成，产品广泛用于10kV 城市、农村配电网架空环网线路中作分段隔离开关、联络开关、可实行环网线路负荷调配的自动化开关装置，在大用户供电的分支线路中可作为分界开关（俗称看门狗），馈线架空配电网络作分界断路器分段器之用，真空分界断路器具有远程管理模式，保护控制功能及通讯功能。能可靠判断、检测界内毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。本安装使用说明书规定了分界断路器的引用标准、使用环境条件、型号和额定参数、结构特点、工作原理、订货须知、以及操作、安装、使用、维护的方法等内容。

	ZW32-12FG型永磁户外真空断路器（以下简称断路器）为额定电压12kv，三相交流50HZ的配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中保护和控制之用，及农村电网频繁操作的场所。



	本断路器具有体积小、重量轻、防凝露、免维护等特点，能适应较恶劣的气候条件和污秽环境。



	该型产品采用永磁操作机构进行操作，由于永磁操作机构由永磁体提供保持力，是开关保持在分合闸位置，其机械零件数量减少，机械传动链缩短，从而大大提高了开关的可靠性和机械寿命。



二、功能特点
自动切除单相接地故障，当用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。自动隔离相间短路故障，当用户支线发生相间短路故障时，分界断路器先于变电站出线保护开关跳闸，自动隔离故障线路，不会波及馈线上的其它分支用户停电。快速定位故障点，当用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；分界断路器如配有通信模块，则自动将信息报送到电力管理中心。监kong用户负荷，当分界断路器可配置有线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监kong。远方操作功能，用户可以通过短信或计算机后台方式操作真空分界断路器合分闸。
智能控制器
n 电源
¨ 额定工作电源AC220V
¨ 电源标称电压容差-20%～+20%
¨ 后备电源2节7Ah标配铅酸免维护电池
¨ 功耗≤10W
¨ 额定频率50Hz
¨ 波形失真≤5%
n 额定值
¨ 电流互感器，功耗<1.0VA/相
¨ 电压互感器220V，功耗<0.5VA/相
¨ 频率50Hz
n 测量范围及精度
¨ 电流(10%～2000%)ⅹIn≤±3.0℅
¨ 电压(10%～150%)ⅹUn≤±0.5℅
¨ 频率45HZ～65HZ≤±0.1%
n 保护性能参数
¨ 事件分辨率2ms
¨ 速断出口时间在1.2In下，整组动作时间≤40ms
¨ 保护出口时间误差≤1%
n 出口继电器
¨ 触点负载（阻性）16A/250VAC，16A/30VDC
¨ 电气寿命10万次
n 开关量输入
¨ 额定开入电压DC24V
¨ 开入量分辨率2ms
n 电磁兼容特性
¨ 缘电阻≥10MΩ
¨ 缘强度2.5kV，1min
