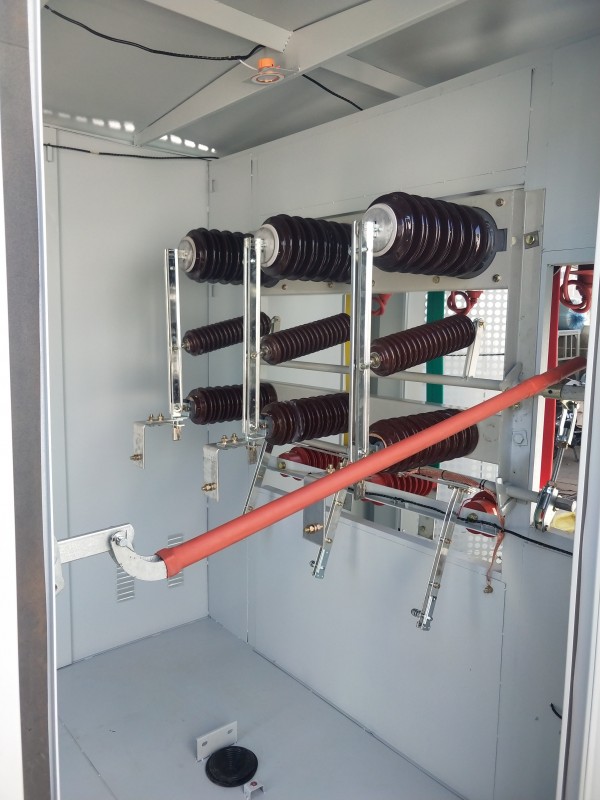

DFW-35/630A 35KV隔离开关电缆分接箱

35KV隔离开关电缆分接箱三进一出进出线带隔离：适用于交流50Hz 35KV（40.5KV）的输配电气线路中,是一种全新结构的户外环网开关设备，并可装与35KV预装式箱式变电站内使用，它作为环网和开闭站的主要设备主要用于工业园区和居民小区、商业中心等处，大大减少出线电缆和占地面积，提高供电可靠性。

上海民浙电力设备有限公司专业从事高低压电气产品研发、设计、生产、销售于一体的规模型企业。专业生产低压启动器，配电箱，户外高压真空断路器，高压电力计量箱，高压电缆分支箱，高压环网柜，电力电缆附件的研发，设计，生产，销售。 公司拥有先进的生产制造技术，严格的质量管理体系和精密的专用检测设备，以市场需求为主导，以“科技创新、服务社会”为宗旨，先后从各大高等院校、科研单位引进大量工程技术人员和管理人员。走高科技企业发展之路，保质量、重信誉，以优质的产品质量和完善的售后服务，向广大用户交付有高技术性能，高适应能力的电器产品。 公司坚持“用世界的眼光看品质”的质量方针，以打造“民浙”品牌为理念，稳健务实、锐意创新、坚持科技兴业，秉承“质量立企、科技兴企、品牌营销、和谐发展”的经营理念，致力于电气行业的品质铸造和技术创新，为客户提供最佳解决方案，共创电力行业的繁荣。

35KV隔离开关电缆分接箱三进一出进出线带隔离是光伏发电、风力发电厂改造的配套设备，可将电力电缆与箱变、环网供电单元等连接起来，起到对接、分接、分支或转换作用，为电缆网络化提供大的方便。

产品特点

可根据客户要求自由选择，采用预制式电缆插拔头或是冷缩、热缩电缆终端与电缆连接的方式。

具有全缘、全密封、全防水、免维护、安全可靠的性能。

使用条件

环境温度：-30℃～+40℃

环境湿度：日平均相对湿度95%及以下，月平均相对湿度90%及以下

zui大海拔高度：3000米

功能特点

全缘、全密封、免维护，可靠的保障人身安全。

高压带电显示环保型户外电缆分接箱，简化城市电缆网络系统，节省投资。

户外型、防尘、防潮、抗洪水、耐腐蚀，环境适应性强，组合灵活，能满足各种接线要求。

体积小、结构紧凑、外形美观大方，安装简单、运行方式转换方便。可根据需求安装带电显示器、短路指示器、避雷器等。

35KV隔离开关电缆分接箱三进一出进出线带隔离供货范围包括：

26/35kV电缆分接箱/对接箱
DFW-40.5/630-1-1	套	一进一出，户外型,不带开关
DFW-40.5/630-1-2	套	一进二出，户外型,不带开关
DFW-40.5/630-1-3	套	一进三出，户外型,不带开关
DFW-40.5/630-1-4	套	一进四出，户外型,不带开关
DFKW-40.5/630-2-1	套	二进一出，户外型，带开关
DFKW-40.5/630-2-2	套	二进二出，户外型，带开关
DFKW-40.5/630-2-3	套	二进三出，户外型，带开关
DFKW-40.5/630-2-4	套	二进四出，户外型，带开关
DFKW-40.5/630-3-1	套	三进一出，带开关，户外型
DFKW-40.5/630-3-2	套	三进二出，带开关，户外型
DFKW-40.5/630-3-3	套	三进三出，带开关，户外型
DFKW-40.5/630-3-4	套	三进四出，带开关，户外型
DFKW-40.5/630-4-1	套	四进一出，带开关，户外型
DFKW-40.5/630-4-2	套	四进二出，带开关，户外型
DFKW-40.5/630-4-3	套	四进三出，带开关，户外型
DFKW-40.5/630-4-4	套	四进四出，带开关，户外型

DFKW-35KV带开关电缆分支箱,DFW-35电缆分接箱。

35KV隔离开关电缆分接箱三进一出进出线带隔离DFKW-35/630型系列户外带开关电缆分接箱,高压带电显示环保型户外电缆分接箱，是较为的高压设备，弥补了40.5KV(35KV)带开关型电缆分接箱的空白，适用于交流50Hz 35KV（40.5KV）的输配电气线路中,是一种全新结构的户外环网开关设备，并可装与35KV预装式箱式变电站内使用，它作为环网和开闭站的主要设备主要用于工业园区和居民小区、商业中心等处，大大减少出线电缆和占地面积，提高供电可靠性。

DFKW-35/630型系列户外带开关高压电缆分接箱内装的FLN-35型35KV高压负荷开关在正常电路条件下，可关合、承载和开断负载电流，并具有关合短路电流及在规定时间承载短路电流弟力。

DFKW-35/630型系列户外带开关电缆分接箱内装的FLRN-35型高压SF6负荷开关,附装有高压限流熔断器，作为负载（如电力变压器）的过载、短路保护。当熔断器一相或多相熔断时，高压负荷开关—熔断器组合电器三相自动分闸,充分保证了供电线路非故障分支回路的供电连续性。

功能特点：

1.DFKW-35/630户外型,DFKN-35/630户内型、全密封结构，“五防”安全、可靠、免维护。

2.体积小、结构紧凑，安装简单，运行方式转换方便、保护整定灵活。

3.接线灵活，满足多种接线要求。

4.高压带电显示环保型户外电缆分支箱

5.电缆分支箱内装负荷开关并可配接地开关,配有专用手动操作机构或电动操作机构。

6.特殊要求下可配电动操作机构、RTU及通讯设备，实现SCADA功能。

型号规格：

DFKW-35/630□-□  户外带开关高压电缆分接箱

DFKW-35R/630□-□  户外带开关高压电缆分接箱（带熔断器）

DFKW-35RD/630□-□户外带开关高压电缆分接箱（带熔断器、带接地开关）

35KV高压负荷开关FLRN-35D/630附装高压限流熔断器熔体电流规格(A)：6.3、10、16、20、25、31.5、40、50、63。

12/17.5/24/40.5kV分接箱

本公司生产的DFW型电缆分接箱，专用于交流12/17.5/24/40.5kV电缆系统的电缆节点处，用以分配电能。其联接方式简单、方便，具有全缘、全密耐腐蚀、免维护、安全可靠、体积小、重量轻、造型美观、无油化、安装简单、接地灵活、无任何带电部分裸露等特点，以技术解了电缆“T”接、环网供电多路进出线等难题。该产品适用于城市街道、居民小区、高层建筑、地下设施、公路、隧道、工矿企业、油田、风电场、码头、开发区、立交桥、工地、大中型企业以及其它场合的配电网，特别适用于城市电网改造工程，可大大节省设备和电缆的投资，提高供电可靠性。
本公司生产的电缆分接箱为用户提供以下选择：带电可触模型的电缆接头或带电不可触摸型电缆接头；带或不带避雷器；带或不带短路指示器：带或不带接地故障指示器。电缆接头可采用欧式电缆接头(ASTS丌型、AWK肘型)，也可选用美式电缆接头或国产电缆接头等，进火线可选用带负荷开关式电缆分接箱，不带负荷开关的分接箱，负荷开关又可分为普通的和SF6的。

1.带电可触模型的电缆接头或带电不可触摸型电缆接头。

2.带或不带避雷器。

3.带或不带短路指示器。

4.带或不带接地故障指示器。

5.每台分接箱出厂前都进行峰值电压高于标准25%的全波雷电冲击试验，确保分接箱安全可靠运行。

6.外壳材质：不锈钢,喷塑,颜由客户自选,或选非金属外壳。
