优质卫生型超声波流量计

江苏金捷自动化仪表有限公司

会员指数：

企业认证：

价格：电议

所在地：江苏淮安市

型号：

更新时间：2018-10-18

浏览次数：868

公司地址：江苏淮安

18915185465 钱东亮(先生) 经理

点击查看联系电话在线询价

产品简介

【优质卫生型超声波流量计】陶瓷传感器、金属合金粘接剂。强度高、耐磨损、耐腐蚀、不易结垢。特别适合于高温、高腐性液体的测量。使用金属粘接剂，粘接更加牢固，使用温度可达160℃，特别适于声传感器，使传感器的工程实用性大大提高。

公司简介

江苏金捷自动化仪表有限公司主要从事流量计行业，主要产品有：智能电磁流量计、V锥流量计、旋进旋涡流量计、超声波流量计、涡街流量计、标准孔板流量计、自控温伴热电缆、耐高温电缆、便携式干式温度校验炉、阿牛巴流量计、涡轮流量计、转子流量计等流量计，以及压力校验仪等校验仪表。

江苏金捷自动化仪表有限公司坐落于美丽的运河之滨———淮安，东接扬州，南邻省会南京，宁连高速贯穿境内，地理位置十分优越，交通便利。公司本着“质量至上，服务完善”的宗旨、以技术创新为企业的发展动力，以完善的售后服务体系为产品拓展市场的保证，通过采用新技术、新工艺，向用户提供了质量可靠、性能优越的产品。

“科技保障品质，创新推动发展，诚信编织未来”，“江苏金捷自动化”秉承着自己的坚定信念，开创了一条适合自身特色的发展道路。继往开来，我们坚信，“江苏金捷自动化”的前途必将是充满鲜花和笑脸的阳光大道！

展开

产品说明

【优质卫生型超声波流量计】
卫生型超声波流量计独具五大技术特色：

①陶瓷传感器、金属合金粘接剂。强度高、耐磨损、耐腐蚀、不易结垢。特别适合于高温、高腐性液体的测量。使用金属粘接剂，粘接更加牢固，使用温度可达160℃，特别适于声传感器，使传感器的工程实用性大大提高。

②微功耗、数字化设计。整机采用微功耗硬件及软件设计，对超声波信号进行数字发射、数字接收和数字分析，达到了的数字化设计，整机功耗小于0.3W。电池供电型整机功耗只有0.2mW。

③的计量和管理功能。在软件设计上采用的分析和计算技术，保证准确的计量功能。另外设计了的管理功能，该系列仪表能在任何时间查阅前十年任何时候的仪表运行数据。

④灵活的维护性能。采用换向自适应技术，使该系列仪表能够自动消除测量过程的零点误差，并能够在维修过程中任意更换转换器和传感器，不影响测量准确度。

⑤汉字化技术。仪表的数据输入和测量过程显示全部汉字化，使操作者不使用说明书即可操作。
【优质卫生型超声波流量计】【优质卫生型超声波流量计】【优质卫生型超声波流量计】

卫生型超声波流量计使用说明：
1、零流量检查
当管道液体静止，周围无强磁场干扰、无强烈震动情况下，表头显示为零，此时自动设置零点，消除零点飘移，运行时须做小信号切除，通常可流量小于满程流量5%，自动切除。同时零点也可菜单进行调整。
2、仪表面板键盘操作
启动仪表运行前，先要对参数进行有效设置，例如，使用单位制、安装方式、管道直径、管道壁厚、管道材料、管道粗糙度、流体类型、两探头间距、流速单位、zui小速度、zui大速度等。所有参数输入正确，仪表方可正确显示实际流量值
3、流量计定期校验
保证流量计准确度，我们进行定期校验，通常我们采用更便携式流量计进行直接对比，利用所测数据进行计算：误差=测量值-标准值/标准值，利用计算相对误差，修正系数，使测量误差满足±2%误差，即可满足计量要求。该操作简单方便，可有效提高计量准确度。
卫生型超声波流量计使用前准备工作：
1、使用卫生型超声波流量计成套提供的专用电缆连接主机与探头，切勿混用。
2、电池充电方法:用配套电源插头线连接好电源与主机,把主机的电源开关关至OFF位置,将自动开始充电。当主机单元的LED亮时,表示正在进行充电。当主机单元的LED闪亮或熄灭时,充电完成。电池充电约需2小时。
卫生型超声波流量计安装注意事项：
1、液体必须充满管道，查明并准确输入管道外径、材质、壁厚、衬里材料及衬里厚度等管道的相关参数。
2、换能器安装时前、后直管段应至少满足前10D后5D的要求，避开管道顶部和底部，尽量安装在管道的水平位置，或与水平直径成45°的范围内，注意避开焊缝。
3、根据流量计计算出的安装距离安装换能器时，并综合参考流量计的信号强度、测得声速值、信号质量、安装距离检查等参数，将换能器安装位置调整到理想位置。若流量计测得声速值与实际声速值相差超过±6 m/s时，流量计测得的流量值与实际流量值也会出现差异。
4、流量计在不同管径上检定、校准，会得到不同的修正系数，即使同一台主机使用相同类型的不同换能器，也会得到不同的修正系数。因此，使用单台超声流量计对不同管径进行测量的用户，应按照计量检定规程的要求定期送检。
【优质卫生型超声波流量计】【优质卫生型超声波流量计】
卫生型超声波流量计应用时注意事项：
1、流量计防止暴晒与雨淋。
2、仪器要小心携带,注意不要使其受到强烈的撞击和震动,建议使用配套的便携箱。
3、应尽量选择良好的环境下使用,选择没有过多灰尘和腐蚀性气体的使用现场。
4、防止电源线损坏,避免触电及起火的危险。
5、使用完毕后应及时关闭仪器电源开关。
6、每次使用后,应及时给电池充电。
【优质卫生型超声波流量计】【优质卫生型超声波流量计】【优质卫生型超声波流量计】

卫生型超声波流量计外形尺寸及接线：

卫生型超声波流量计的传感器是将传感器直接捆绑在被测管道的外表面，从而实现流量测量的一种安装方式，解决了其它原理的流量计在安装时必须断管、停产的难题，是超声波流量计的基本安装方式，具有与管径无关、安装简单、无需停产、无压力损失等特点。

S1型传感器 M1型传感器 L1型传感器 S1H传感器 M1H传感器

技术参数	标准S1型	标准M1型	标准L1型	高温S1H型	高温M1H型
适用管径	DN15～DN100	DN50～DN700	DN300～DN6000	DN15～DN100	DN50～DN700
材质	ABS			特殊高温材料
工作频率	1MHz
安装方法	V (N、W）法	V、Z法	Z法	V (N、W)法	V、Z法
标定	整机配对标定
磁性	有		无
适用温度	0℃～70℃			0℃～160℃
防护等级	IP68（可浸水工作，水深≤3米）
外形尺寸	45×30×30	60×45×45	80×70×55	90×85×24	90×82×29
质量(克/对)	75	250	650	94	150
介质种类	水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。
介质浊度	≤20000ppm且气泡含量小
适用管材	碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里。
管道衬材	环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等。
信号电缆	SEYV75-2型专用屏蔽电缆，单根可加长到300米，布线时电缆应外加金属套管以增加抗干扰性，并注意：电缆不要与高压电缆并行，尽量避开变频器等干扰源。

卫生型超声波流量计配置：
1、主机：1台；
2、传感器：1对；
可选配传感器：
标准小型传感器S 1型（适用DN15~100mm/适用温度0?70℃）
标准中型传感器M1型：（适用DN50~700mm/适用温度0?70℃）
标准大型传感器L 1型：（适用DN300~6000mm/适用温度0?70℃）
高温小型传感器S1H 型：（适用DN15~100mm/适用温度0?160℃）
高温中型传感器M1H 型：（适用DN50~700mm/适用温度0?160℃）
标准小型支架传感器S1Z 型：（适用DN15~100mm/适用温度0?70℃）
标准中型支架传感器M1Z型：（适用DN50~700mm/适用温度0?70℃）
3、钢链：1套（外绑式传感器专用）；
4、充电器：1个；
5、数据线：1条；
6、专用电缆：2条（单根长5米）；
7、偶合剂：1瓶；
8、卷尺：1只；
9、防护箱：1个（铝合金）。
卫生型超声波流量计主机接线图：

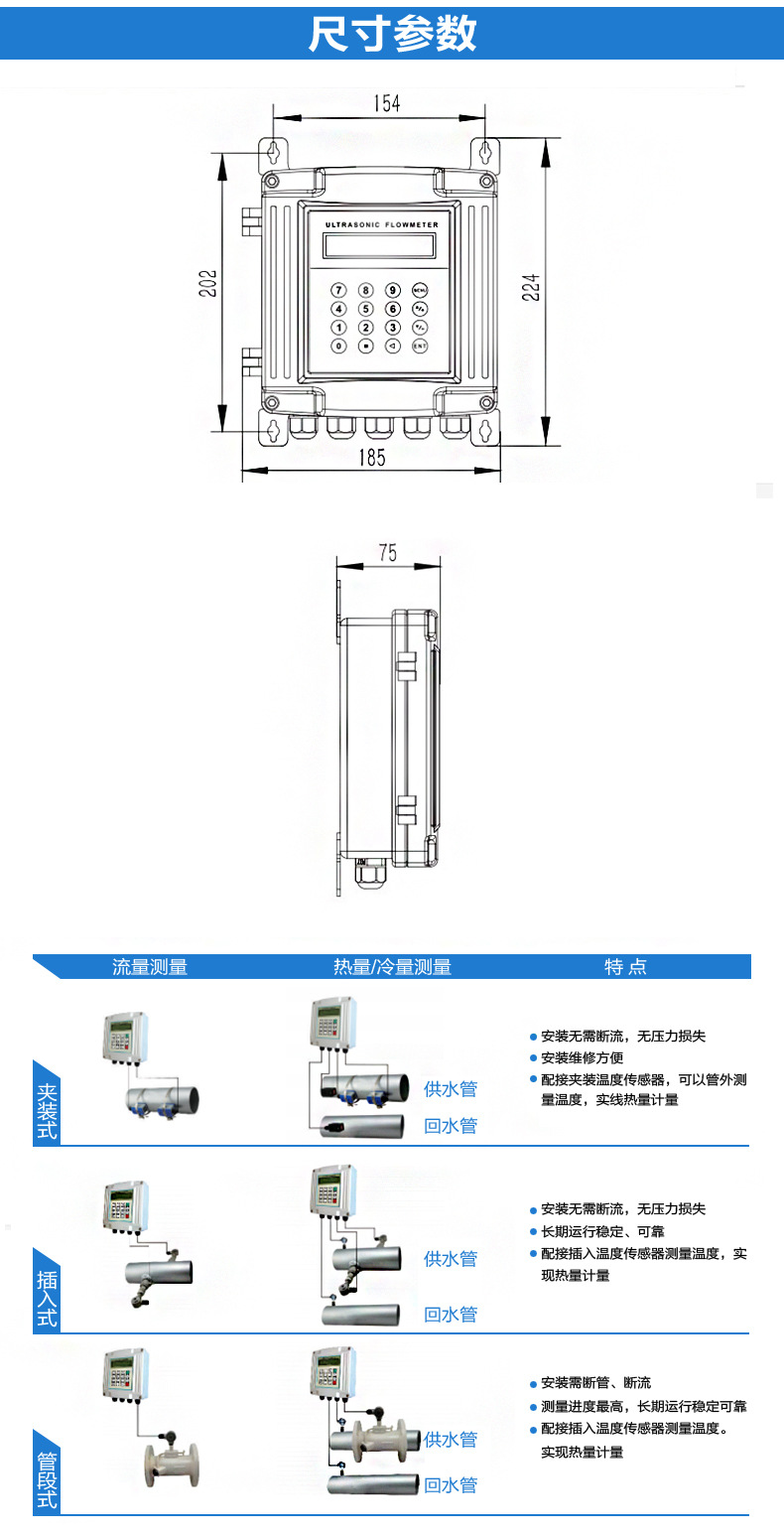

卫生型超声波流量计主机外形尺寸：

卫生型超声波流量计特点

● 方便测量，随时打印数据。

● 机内自带充电电源，便于户外携带、使用。

● 便携式超声波流量计便携式超声波流量计有掉电保护功能，在线自诊断功能。

● 测量准确度高，从算法上消除了环境温度对测量值的影响。

● 全中文或全英文显示，2×20点阵式液晶显示

● 非接触式测流量方式，体积小，携带方便

● 用户界面灵活，使用简单

● 智能型打印功能，保证流量数据的完整

● 可选配S、M、L型传感器，口径由DN15~6000可选

卫生型超声波流量计性能特点

测量液体：水，海水，碱等单体，浊度小于10000ppm，粒径小于1mm手持式超声波流量计

管道材料：钢，铸铁，PVC管材等超声波可穿透的满管，质地致密，无严重腐蚀结垢，允

许薄层质密衬里

管衬材料：橡胶，环氧沥青，玻璃钢，砂浆等，或无衬里管径范围： DN15mm~6000mm

流速范围： -32m/s~0~+32m/s,双向流

准确度： ±1.0%显示值(标准条件下)。

便携式超声波流量计线性度： 0.5%。

直管段长：上游>10D，下游>5D(D:管径)

显示方式：双行20字符液晶显示

环境温/湿度：主机-20℃~+50℃;传感器-20℃~+120℃，传感器可浸水工作，水深小于2m

手持式超声波流量计(进入)

卫生型超声波流量计技术指标：

线性度：0.5％
重复性：0.2％
准确性：示值的+1％，流速＞0.2m／s
响应时间：0-999秒，使用者任选
流速范围：+32m／s
测量口径：15-6000mm
测量单位：米、英尺、立方米、升、立方英尺、美国加仑、英国加仑、油桶、美国液体桶、英国液体桶、美国兆加仑、使用者设定单位
累计器：7位正、负、净累计器
液体种类：各种能够传导声波的单一均匀的液体
安全性：设置值的锁定，更改数据需要解锁
显示：4×8中文或4×16英文
通讯接口：RS-232，波特率75-57600，同时兼容富士超声波流量计，也应用户的要求兼容其它产品
传感器标准：M1型，另有其它4种可供选择
传感器电缆：标准为5m×2，也可加长为10m×2
电源：3节AAA内置Ni-H电池，每次充满电可持续工作12小时，AC100-240V的适配器
数据记录：内置数据记录仪，可记录2000行数据
手动累计器：7位，按键即可开始用于校准
主机：2×20点阵式背光型液晶显示器，工作温度：-20-60℃
打印机：输出选用24列字符微型热敏打印机
键盘：4×4+2式轻触键盘
数据接口：RS-232
工作电源：镍氢电池可持续工作20小时以上或220VAC，允差±15％
功耗：2W
充电：采用智能充电方式，直接接入AC220V，充足后自动停止，显示绿灯
重量：净重2.0(主机)
备注：配备高强度防护箱，可在野外，井下等恶劣环境中使用

可选配的传感器：

—————— 标准S型传感器（带磁性）
适用管径DN15-DN100 流体温度≤110℃

标准M型传感器（带磁性）———————
适用管径DN50-DN700 流体温度≤110℃

—————— 标准L型传感器（带磁性）
适用管径DN300-DN6000 流体温度≤110℃

___________________________________________________________________

卫生型超声波流量计测量介质：

1、种类：自来水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体；
2、温度：0℃~160℃；
3、浊度：≤10000ppm，且气泡含量小；
4、流速：0~±30m/s；
5、流向：正、反向双向计量，并可计量净流量。
卫生型超声波流量计工作环境：
1、主机温度：-30℃~80℃；
2、流量传感器温度：-40℃~160℃；
3、温度传感器温度：根据用户需要选定；
4、主机湿度：85%RH；
5、流量传感器湿度：可浸水工作，水深≤3m；
6、盘装式超声波流量电源：AC220V或DC8~36V或AC7~30V。
【应用概况】

(1)气体应用方面在高压天然气领域已有使用良好的经验；

(2)多普勒法适用于异相含量不太高的双相流体,例如:未处理污水、工厂排放液、脏流程液;通常不适用于非常清洁的液体；

(3)传播时间法应用于清洁、单相液体和气体。典型应用有工厂排放液、:怪液、液化天然气等。

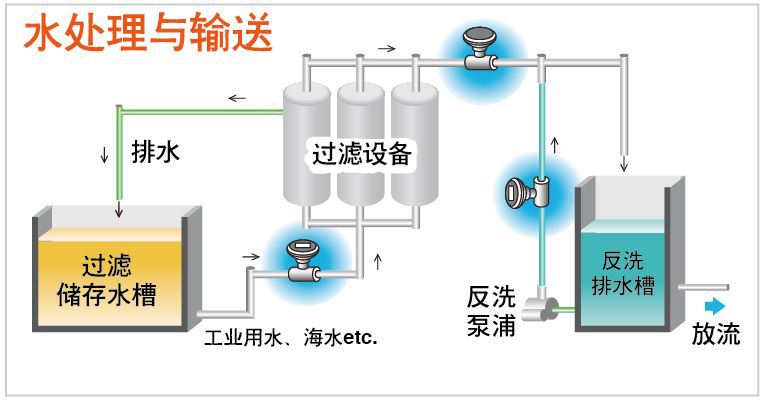

应用案例

工作原理：

卫生型超声波流量计利用测量超声波在管道中传播时间原理而实现的。介质（液体）在管道中流速，与超声波沿介质顺流和逆流传播的时间差存在着线性关系。只要分别测量出超声波顺流、逆流的传播时间，就可以依据线性关系得到沿管道路径上各点流速的瞬时平均流速。这样，介质流量则可以通过流速、管道截面积以及雷诺数等得到。当超声波束在液体中传播时，流体的流动将使传播时间产生微小变化，并且其传播时间的变化正比于液体的流速，由此可求出液体的流速。

卫生型超声波流量计注意事项

1、避免在水泵、大功率电台、变频，即有强磁场和震动干扰处安装机器；

2、选择管材应均匀致密，易于超声波传输的管段；

3、要有足够长的直管段，安装点上游直管段必须要大于10D(注：D=直径)，下游要大于5D；

4、安装点上游距水泵应有30D距离；

5、流体应充满管道；

6、管道周围要有足够的空间便于现场人员操作。

卫生型超声波流量计接线端子排列

超声波流量计主要应用领域

序号	主要应用领域	检测项目	应用仪表
1	环保	市政污水测量	多普勒超声波流量计非满管超声波流量计
工厂污水排放监测	多普勒超声波流量计非满管超声波流量计
2	油田	原油生产流量测量	多普勒超声波流量计
固井泥浆流量测量	多普勒超声波流量计
油田含油污水流量测量	多普勒超声波流量计非满管超声波流量计
油井注水量流量测量	时差式超声波流量计
3	水务公司	江、河、水库原水测量	时差式超声波流量计
自来水流量测量	时差式超声波流量计
4	石油化工	石化产品工艺流检测	时差式超声波流量计
工业循环水流量测量	时差式超声波流量计多普勒超声波流量计
5	冶金	工业循环水流量测量	时差式超声波流量计多普勒超声波流量计
生产过程耗水量测量	时差式超声波流量计
选矿矿浆流量测量	多普勒超声波流量计
6	矿山	矿井排水流量测量	多普勒超声波流量计
选矿矿浆流量测量	多普勒超声波流量计
7	铝厂	生产过程耗水量测量	时差式超声波流量计
铝酸钠等工艺流流量测控	多普勒超声波流量计
8	造纸	纸浆流量测量	多普勒超声波流量计
生产过程耗水量测量	时差式超声波流量计
9	制药厂	化学药品流量测量	时差式超声波流量计多普勒超声波流量计
生产过程耗水量测量	时差式超声波流量计
10	发电厂、热电厂	生产过程耗水量测量	时差式超声波流量计
冷却循环水流量测量	时差式超声波流量计
发电机组线圈冷却水流量测量	时差式超声波流量计（超小管径）
11	食品	果汁流量测量	多普勒超声波流量计
奶液流量测量	多普勒超声波流量计
