HY5802Y HY5802Y

HY5802Y系列多功能网络电力仪表，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需要而设计的，它能测量显示所有常用的电力参数，如三相电压电流、有功功率、无功功率、频率功率因素数、四象限电能等，采用可视度高的LED或LCD来显示仪表测量参数和电网系统运行信息，仪表表面带有四个编程按键，用户可以现

 苏州迈盛特电气科技有限公司是一家为智能电网用户端提供智能电力监控、电能管理、电气安全系统性解决方案的国内生产企业之一。建有研发中心、自动化办公区及标准生产车间，生产线配备了先进的试验设备，制定了系统开发软件、通讯协议安全可靠，性能测试稳定，并与国内著名大学单片机中心组成为产学研联合体。迈盛特电气主要分为以下运营部：电能质量监测与治理、电力监控与保护、中压测控装置、 电能计量、电气安全、低压配电、安装服务。

 迈盛特电气注重与国内重大科技院校合作，凭借先进的设备和科学的生产流程，开发出多功能仪表、数显仪表、开关柜智能操控、微机综合保护器、导轨电能表、KB0控制与保护开关等系列产品，产品均通过国家有关检测机构试验，并取得权威认证及相关实验报告。公司目前拥有20多项证书，全面执行ISO9001国际质量体系管理认证。

 公司生产的“高效、精确、可靠、节能、环保”智能配电产品广泛应用于冶金、石化、电力、建筑、市政、环保、国防、水利工程等行业；公司将秉持“以质量求生存，以科技求发展，以管理出效益”的经营方针，坚持“一切为用户服务”的经营宗旨，不断创新，迎接挑战，拓宽市场，为满足于电力系统全方位的需求，将更精湛的生产技术和更优质的产品质量为客户提供最诚信，最满意的服务！

HY5802Y HY5802Y HY5802Y

苏州迈盛特电气科技有限公司（简称“迈盛特电气"）建立了高标准的质量管理体系和环境管理体系，是高新技术企业，公司组建了省级“江苏省节能配电自动化研究中心"和“江苏省省级企业技术中心"，通过了检测质量管理体系认证。拥有洁净的生产车间、的环境试验和生产检测设备。产品通过了电力设备及仪表中心等多家机构检测合格，全系列产品已荣获外市场认可。

HY5802Y外形尺寸如下：
仪表外形尺寸：9648 开孔尺寸： （9145）
仪表外形尺寸：4848 开孔尺寸： （4545）
仪表外形尺寸：7272 开孔尺寸： （6767）
仪表外形尺寸：8080 开孔尺寸： （7676）
仪表外形尺寸：9696 开孔尺寸： （9191）

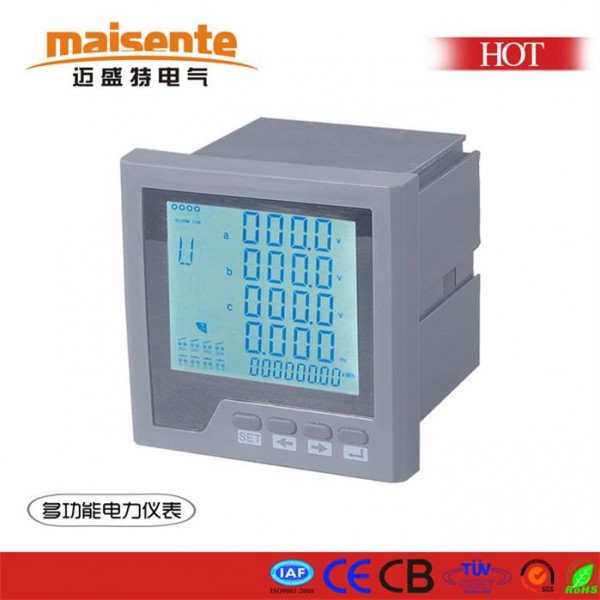

HY5802Y 产品图片如下

多功能电力仪表是一种利用数字处理器，具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，有些还具有故障报警，谐波分析和数据统计时间记录等功能。

多功能电力仪表

多功能电力仪表是一种利用数字处理器，具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，有些还具有故障报警，谐波分析和数据统计时间记录等功能。

多功能电力仪表广泛应用于变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核等。

大多数问题在初次安装使用中出现，下面为大家列举一些所遇到过的常见问题为大家分享：

1．问：模拟量输出信号翻倍

答：问题分析：有可能为系统接线原因所致

解决方法：是否同时使用两路AO输出（模拟量输出）并且负端同时接地，如果是，两路输出会相互干扰，建议加装信号隔离器得以解决

2．问：开关量输入后台显示忽断忽合，误报警

答：问题分析：可能由于线路上开关的辅助触点有虚接的现象或后台设置的问题

解决方法：检查线路和后台系统设置

3．问：开关量输入不闭合

答：问题分析：可能由于线路上开关的辅助触点有虚接的现象或后台设置的问题

解决方法：检查线路和后台系统设置

4．问：继电器输出异常

答：问题分析：检查接线或继电器设置

解决方法：继电器输出有电平、脉冲、报警三种方式，有电平和脉冲两种输出方式，具体接线可以参见产品使用手册或与相关厂家技术支持联系

5．问：数字量输出信号异常

答：问题分析：检查接线或数字量输出设置

解决方法：数字量输出方式有电度脉冲输出和报警输出，具体接线可以参见产品使用手册或与相关厂家技术支持联系

6．问：仪表接线无问题但没有通讯

答：问题分析：仪表设置

解决方法：查看仪表设置地址、波特率是否与系统软件对应，连接在同一通讯通道上的所有仪表要保证地址没有重叠，波特率一致

7．问：仪表背光闪烁

答：问题分析：查看仪表报警设置

解决方法：有些仪表报警状态下会背光闪烁。如果仪表处于报警状态，仪表背光就会闪烁，撤消报警后，背光将恢复正常

8．问：仪表无法进入参数设置

答：问题分析：有可能无意中设置了密码

解决方法：请与技术支持联系帮助解决

9．问：电流电压显示正确，功率显示异常

答：问题分析：电压或电流接线问题

解决方法：仔细检查电压或电流接线是否存在相间互换、反接的现象

10．问：模拟量输出信号翻倍

答：问题分析：有可能为系统接线原因所致

解决方法：是否同时使用两路AO输出并且负端同时接地，如果是，两路输出会相互干扰，建议加装信号隔离器得以解决

11．问：仪表无显示

答：问题分析：确认电源电压是否输入正常；

解决方法：检查仪表电源进线是否存在虚接，用万用表测量仪表进线端子的电压是否正常并符合订货要求，直流供电要区分正、负，另外注意供电电源的输出功率是否满足要求。确保合适的辅助电源（AC／DC85－265V）已经加到仪表的辅助电源端子，超过规定范围的辅助电源电压可能会损坏仪表，并且不能恢复。可以使用万用表来测量辅助电源的电压值，如果电源电压正常，仪表无任何显示，可以考虑断电重新上电。

12．问：仪表未能显示所需要的功能

答：问题分析：查看此型号仪表是否包含此项功能

解决方法：所订购的仪表应了解其所含功能，型号不同功能不同，不应盲目接线、盲目使用

13．问：电流、电压显示数值过大或过小（与实际数值有倍数关系）

答：问题分析：没有设置仪表自身的CT、PT互感器变比

解决方法：可查看随表附带的用户手册或直接联系技术支持帮助解决

14．问：电压、电流显示数值有部分明显错误（例如：B相电压过大）

答：问题分析：可能为接线方式设置问题

解决方法：将电压或电流的接线方式按系统的实际接线在仪表设置中改正确

15．问： U、I、P等测量值不准确

答：问题分析：可能为接线问题或设置问题

解决方法：先需要确保正确的电压和电流信号已经连接到仪表上，可以使用万用表来测量电压信号，必要的时候使用钳形表来测量电流信号。其次确保信号线的连接是正确的，比如电流信号的同名端（也就是进线端），以及各相的相序是否出错。多功能电力仪表可以观察功率界面显示，只有在反向送电情况下有功功率数据有不对现象，一般使用情况下有功数据不对。如果有功电能符号为负，有可能电流进出线接错，当然相序接错也会导致功率显示异常。

另外需要注意的是仪表显示的电量为一次电网值，如果表内设置的电压电流互感器的倍率与实际使用互感器倍率不一致，也会导致仪表电量显示不准确。表内电压电流的量程出厂后不容许修改。接线网络可以按照现场实际接法修改，但编程菜单中接线方式的设置应与实际接线方式一致，否则也将导致错误的显示信息。

16、问：电能走字不准确

答：问题分析：可能为接线问题

解决方法：仪表的电能累加是基于对功率的测量，先观测仪表的功率值与实际负荷是否相符。多功能电力仪表支持双向电能计量，在接线错误的情况下，总有功功率为负的情况下，电能会累加到反向有功电能，正向有功电能不累加。在现场使用多出现的问题是电流互感器进线和出线接反。多功能电力仪表均可以看到分相的带符号的有功功率，如果功率为负则有可能是接线错。另外相序接错也会引起仪表电能走字异常。
