XD UHZ型柴油液位计

UHZ型柴油液位计工作原理:

柴油液位计有一容纳浮球的腔体我们称其为主体管或外壳，它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。

UHZ型柴油液位计的类型：

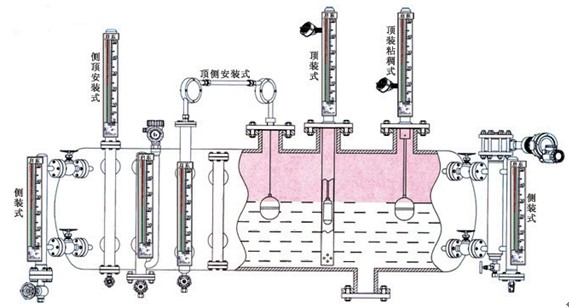

按安装方式可分为 侧装式   顶装式
侧装式：侧装式因为是通过上下两个导管与需测量容器相连，因此其测量范围就是两个导管中心之间的距离，简称中心距。
顶（底）装式：顶装式因为是从顶部插入容器内部的，因此其测量范围为容器顶部到底部之间需要测量的这段距离。

UHZ型柴油液位计按功能可分为控制型和远传型
控制型是在翻板液位计的基础上增加了磁控开关，在监测液位的同时磁控开关信号可用于对液位进行控制或报警；

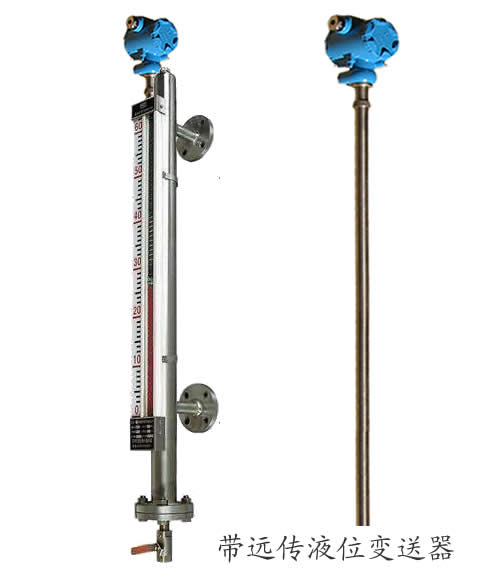

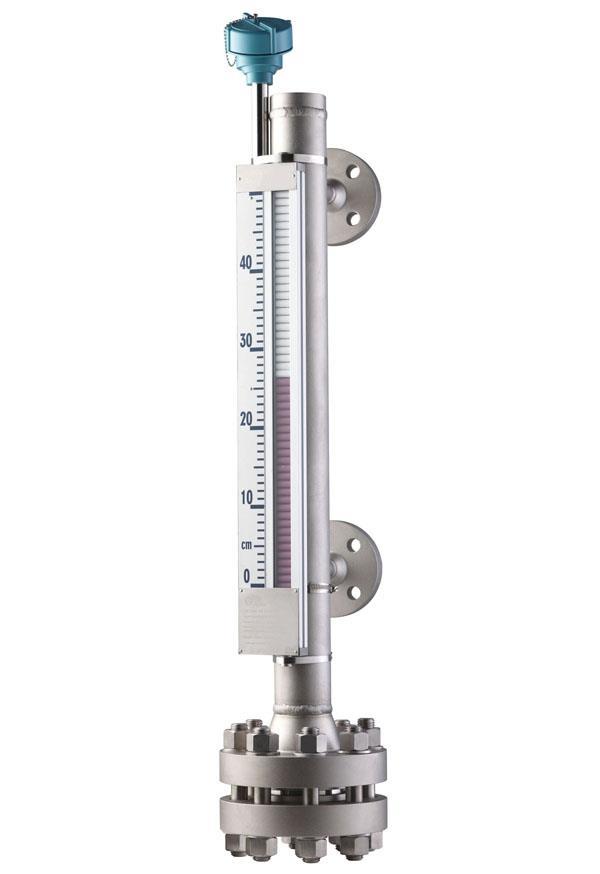

远传型是在翻柱液位计的基础上增加了 4~20mA 变送传感器，在现场监测液位的同时将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。



UHZ型柴油液位计的特点
适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。
指示新颖，读数直观、醒目。可根据用户方便改变观察角度。
测量范围大，不受储罐高度限制。
指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。
耐高温，可采用不褪色陶瓷翻柱。
结构简单，安装方便，维护费低。

UHZ型柴油液位计的技术参数
A.基 本 型
测量范围：300～15000mm
测量精度：±5.0mm，±10mm
工作温度： -40～250℃ (ABS PP-R,PVC:-40～80℃)   特殊型可达450℃
工作压力 ：≤2．5MPa(2.5MPa以上可另行设汁)         防腐型≤0．6MPa
介质粘度 ：≤1st(10-4m2/s)
介质密度：≥450kg/m3
介质密度差：≥ 150kg/m3
排污接口：ZG1/2“（内）
环境振动：频率≤25Hz，振幅≤0．5mm
跟随速度：≤0.08m/s
接液材质：不锈钢（1Cr18Ni9Ti，316，316L）
不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）
PVC塑料(聚氯乙烯)，PP-R，ABS
连接过程 ：侧 装 式 HG20592-97 DN25   PN4.0（或用户）
顶 装 式 HG20592-97 DN100 PN1.6（或用户）
夹套法兰 HG20592-97 DN15   PN1.6（或用户）
B. 远传装置输出信号：4～20mA
负载阻抗：350Ω（24VDC时）
供电电源：18～30VDC（额定24VDC）
环境温度：-40～80℃
相对湿度：≤90%RH
功    耗：0.5W
本 安 型：ibIICT4
隔 爆 型：dIIBT4
C. 控制报警开关
输出型式：常开常闭开关信号
报警精度：+10mm
环境温度：-40～80℃
工作寿命：≥105次
出线接口：M201.5或内螺纹3/4″

UHZ型柴油液位计安装要求：

⑴液位计必须垂直安装，偏差≤3mm。

⑵液位计测量范围超过4.5米时，在上下法兰中间应增设中间支撑。

⑶筒体保持100mm距离内不能有吸磁性材料。

⑷浮子装入筒体时，切勿将浮标上下颠倒（磁性端在上）。

⑸仔细检查各连接处螺栓是否上紧之后仪表即可投入使用。

⑹保温型液位计除按以上要求安装外，还必须连接冷却或加热系统。

⑺地下型液位计先把导管安装在地下容器内，再把连接好的浮标、浮球、连杆装入导管，然后安装上半部。
