XD-UHZ 侧装式磁翻板液位计

江苏先达仪表柴油液位计－侧装式磁翻板液位计

XD-UHZ侧装式磁翻板柴油液位计是根据磁性原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。 

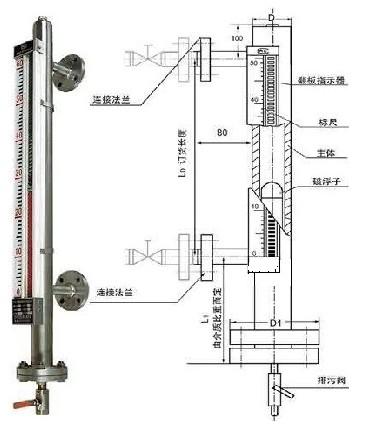

侧装磁翻板柴油液位计的工作原理:它有一容纳浮球的腔体我们称其为主体管或外壳，它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。


控制型是在翻板液位计的基础上增加了磁控开关，在监测液位的同时磁控开关信号可用于对液位进行控制或报警；

远传型是在翻柱液位计的基础上增加了 4~20mA 变送传感器，在现场监测液位的同时将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。

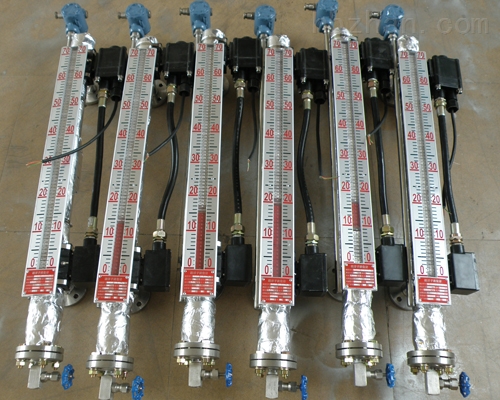

江苏先达仪表柴油液位计－侧装式磁翻板液位计
产品特点
１、密封性强，不易渗透——本系列产品采用特殊接口处理，更适合液氨等高渗透场合使用
２、耐高温、高压能力强——本系列产品zui大温度可大600℃,zui大压力可达25MPa
３、耐腐蚀能力——本系列产品采用新不锈钢内衬PTFE工艺,使产品防腐能力
４、可在低温场合使用——本系列产品采用特殊夹套工艺，零下200度场合也能应付自如
５、信号远传能力强——本产品信号输出可为开关量、模拟量，可带HART协议
侧装式磁翻板液位计产品技术参数
A.基 本 型
测量范围：300～15000mm
测量精度：±5.0mm，±10mm
工作温度： -40～250℃ (ABS PP-R,PVC:-40～80℃)   特殊型可达450℃
工作压力 ：≤2．5MPa(2.5MPa以上可另行设汁)         防腐型≤0．6MPa
介质粘度 ：≤1st(10-4m2/s)
介质密度：≥450kg/m3
介质密度差：≥ 150kg/m3
排污接口：ZG1/2“（内）
环境振动：频率≤25Hz，振幅≤0．5mm
跟随速度：≤0.08m/s
接液材质：不锈钢（1Cr18Ni9Ti，316，316L）
不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）
PVC塑料(聚氯乙烯)，PP-R，ABS
连接过程 ：侧 装 式 HG20592-97 DN25   PN4.0（或用户）
顶 装 式 HG20592-97 DN100 PN1.6（或用户）
夹套法兰 HG20592-97 DN15   PN1.6（或用户）
B. 远传装置输出信号：4～20mA
负载阻抗：350Ω（24VDC时）
供电电源：18～30VDC（额定24VDC）
环境温度：-40～80℃
相对湿度：≤90%RH
功    耗：0.5W
本 安 型：ibIICT4
隔 爆 型：dIIBT4
C. 控制报警开关
输出型式：常开常闭开关信号
报警精度：+10mm
环境温度：-40～80℃
工作寿命：≥105次
出线接口：M201.5或内螺纹3/4″

江苏先达仪表柴油液位计－侧装式磁翻板液位计
安装与调试
1、UHZ系列产品已经经过我公司严格的试压、模拟运行等测试。零位已经迁至实际零位，用户可以直接安装。
２、安装时需注意主导管内切勿进入导磁杂质，以免影响浮球与显示板的磁耦合性能。
３、安装完成后需进行一次磁柱矫正，具体过程见使用说明书。
