产品说明

江苏翔盛仪表有限公司专业生产热式气体流量计----销售热线----杨经理
简介
undefined

一氧化氮热式气体流量计是一种的智能质量流量测量仪表。该流量计可直接用来测量管道中介质的质量流量及总量、体积流量及总量、介质的密度、温度、溶液的浓度以及较均匀混合的两种液体各自的浓度等参数。
一氧化氮热式气体流量计即使在恶劣的工作环境下也能表现出优异的性能。其内部设有活动部件，不需复杂的安装，对工况条件也没有苛刻的要求。
一氧化氮热式气体流量计具有抗干扰能力强，测量精度高、量程比大、工作稳定可靠、对安装要求低、对流体状态要求低，压力损失小等优点，且易清洗、具备自排空功能；适用于实时在线测量和实时在线监控。
一氧化氮热式气体流量计其基本技术指标已达到水平，具有非常广阔的发展及应用前景。
一氧化氮热式气体流量计每台传感器都由不锈钢材料制造，变送器的多种输出能满足您的各种需要。
一氧化氮热式气体流量计区别于其它气体流量计，不需要进行压力和温度修正，直接测量气体的质量流量，是真正的直接式质量流量计，一支传感器可以做到量程从低到高量程。

一氧化氮热式气体流量计组成

一氧化氮热式气体流量计由一体式流量转换器、流量传感器组成。按流量传感器的型式分为：插入式和管段式热式气体质量流量计。

插入式传感器：可在线安装、在线维护。安装过程是先在管道外壁上焊接带有外螺纹的底座，在底座上安装1、1/2 寸不锈钢球阀，而后用专用工具将管道打直径为22mm的孔，打孔完毕后卸下专用工具，将传感器安装在阀门上并将传感器插入到管内中心(传感器的插入位置出厂时已确定)。如果管道材质不能焊接(如铸铁、PVC、玻璃钢、水泥等)，可以用我公司生产的专用卡具，将传感器固定在管道上。插入式传感器适用管道直径：DN80～6000mm(更大管径订货时说明)。

一氧化氮热式气体流量计技术性能
精度 ±1%读数+0.5%F.S
重复性0.2%
口径Φ100—Φ6000及方形管道
流量范围0.05—1…60m/s
温度范围<200℃ <400℃
环境范围 -25—80℃
供电： 24VDC三线制 220V（基地式）
输出： 4-20mA，232，485接口
显示LED瞬时流量和累计流量
传感器材质 316不锈钢、哈氏合金
传感器测量杆316不锈钢
传感器杆直径Φ19、Φ25
结构形式一体化、分体
防护等级IP68
电缆引出口分体G1/2、一体化G1/2、M20×1.5
报警输出1—2个继电器干结点
防爆标准ExdIICT4
现场焊接件材质碳钢、不锈钢

传感器参数：
管段传感器数据表（螺纹连接）

内径 DN（mm）	重量（Kg）	安装长度 L（mm）	连接螺纹		额定压力（MPa）
内径 DN（mm）	重量（Kg）	安装长度 L（mm）	带连接件	不带连接件	额定压力（MPa）
20	4.5	280	R3/4″	G1″	1.6MPa
25	4.7	280	R1″	G11/4″
40	5.0	280	R11/2″	G2″

注：DN
管段传感器尺寸表(法兰连接)

内径 DN（mm）	重量（Kg）	安装长度 L（mm）	法兰尺寸（mm）			额定压力（MPa）
内径 DN（mm）	重量（Kg）	安装长度 L（mm）	D	D0	N×A	额定压力（MPa）
20	6.2	280	105	75	4×14	1.0
25	6.6	280	115	85	4×14
32	7.2	280	140	100	4×18
40	8.2	280	150	110	4×18
50	9.6	280	165	125	4×18
65	10.8	280	185	145	4×18
80	13.1	280	200	160	8×18
100	16.5	280	220	180	8×18
125	19.6	290	250	210	8×18
150	29.8	310	285	240	8×22
200	40	340	340	295	8×22
250	56	370	395	350	12×22
300	66	410	455	400	12×22
350	70	440	505	460	16×22
400	75	480	565	515	16×26
450	90	510	615	565	20×26
500	105	550	670	620	20×26
600	162	620	780	725	20×30
700	180	690	860	810	24×26	0.6
800	240	750	975	920	24×30
1000	390	890	1175	1120	28×30
1200	650	1030	1405	1340	32×33
1400	850	1160	1630	1560	36×36
1600	1150	1290	1830	1760	40×36
1800	1500	1430	2045	1970	44×39
2000	1890	1560	2265	2180	48×42

注：表中只给出了1.0Mpa的额定压力,高于1.0Mpa时请咨询我公司

一氧化氮热式气体流量计技术：

• 真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气体的质量流量或者标准体积流量。

• 宽量程比，可测量流速高至 100Nm/s 底至 0.5Nm/s 的气体，可以用于气体检漏。

• 抗震性能好使用寿命长。传感器无活动部件和压力传感部件，不受震动对测量精度的影响。

• 安装维修简便。在现场条件允许的情况下，可以实现不停产安装和维护。（需要特殊定制）

• 数字化设计。整体数字化电路测量，测量准确、维修方便。

• 采用 RS-485 通讯，或 HART 通讯，可以实现工厂自动化、集成化。

• 宽屏液晶显示，直读瞬时流量、流速与累积流量

• 对粉尘等小颗粒不敏感

• 在线不断流装卸，维护方便

一氧化氮热式气体流量计计量单位及流量换算表
一般选择质量流量单位，即kg／h。
选择标方单位即Nm³/h．
为了比较，需要把工况体积单位／h换算成Nm³/h．
当流量很大时，选择t/h或Nm³/h.
当流量很小时，选择标准毫升/分即ml/min.符号SCCM。选择标准升/分即L/min，符号SLM。标准立方米符号Sm³/min.

一氧化氮热式气体流量计原理

是基于热扩散原理而设计的，从外观上看热式气体质量流量计有两个直径φ3左右的不锈钢棒，这两个钢棒就是流量计的传感器。工作时，一个传感器不间断地测量介质的温度T1，并做为惠斯登电桥的一侧，我们称为测温传感器；另一个传感器做为惠斯登电桥的另一侧，自加热到高于介质温度到T2，它用于感测流体速度，称为速度传感器。该温度△T=T2-T1，T2>TI，当有流体流过时，由于气体分子碰撞传感器并将T2的热量带走，使T2温度下降，若要使△T保持不变，就应该提高T2的供电电流，气体流动速度越快，带走的热量也就越多，
undefined
气体流速和增加的热量存在固定的函数关系，这就是恒温差原理。

其中Pg-流体比重（和密度相关）
V-流速
K-平衡系数
Q-加热量（和比热及结构相关）
△T-温度差
由于传感器温度比介质（环境）温度总是自动恒定高出30℃左右，所以热式气体质量流量计从原理上讲不需要温度补偿。
热式气体质量流量计适用介质温度范围一般为-10-200℃，更高水平可以达到-40-450℃。
(l)式中流体比重和密度相关

Pg -工况条件下介质密度(kg/m³)
Pn -标况条件下介质密度(101. 3kpa、20℃)(kg/m³)
P-工况压力(kpa)
T-工况温度(℃)
从(1)(2)式可以看出，流速和工况压力，气体密度，工况温度函数关系已确立。
恒温差热式气体质量流量计不但不受温度影响，而且不受压力的影响，热式气体质量流量计是直正的直接式质量流量计，用户不必对压力和温度进行修正。

一氧化氮热式气体流量计特点:

● 不同气体系数的设定

● 显示零点的清零

● 输出模拟量的校正

● 多点非线性曲线修正

● 宽量程比大于1000:1

● 大口径小流量测量

● 现场可对仪表设定

● 接近零压力损失的封装传感器

● 对振动不敏感

● 直管段要求较小

● 测量值与压力无关,真正的质量流量检测

● 采用算法,实现仪表的和稳定性

● 小于一秒的响应时间

● 液晶显示,具有瞬时累积双显示,无需切换

一氧化氮热式气体流量计技术参数:

◆ 准确度: ±1%的读数 ±0.5%满量程

◆ 重复性: 0.2%满量程

◆ 温度范围: 环境温度-20 ℃--70℃

◆ 介质温度-20℃-200℃或-20℃-350℃

◆ 供电电源:24VDC/220VAC

◆ 模拟输出:4-20mADC

◆ 响应时间:≤1秒

◆ 温度系数:0.05%/℃

◆ 通讯接口:串口输出RS232/RS485

◆ 在线显示:液晶显示瞬时及累积流量

◆ 过程压力:≤4.2MPa(大于此压力需与本公司协商定制)

◆ 过程连接: 法兰,如需其它安装方式需提前与本公司协商定制。

◆ 防爆等级:EXdIICT4

◆ 防护等级:传感器IP67 变送器IP65

◆ 报警点:继电器干接点输出,可选则上限单报警点或上下限双报警点

◆ 适用介质:不含水分的气体

◆ 测量范围:0.05--80m/s(标准状态为20 ℃, 0.10133MPa)

◆ 传感器材质:标准为316L；哈C；钽

◆ 探杆材质:标准为1Cr18Ni9Ti；316L；哈C；钽

◆ 外壳材质:危险领域安装外壳为粉末涂层的铝铸件。

◆ 电气接口:M20×1.5

◆ 质保期:产品正常使用期的一年内。

◆ 压力损失:对于直径大于DN80的管道可以忽略不计。

一氧化氮热式气体流量计应用:

● 工厂压缩空气测量

● 锅炉的燃气和空气送风测量

● 污水处理曝气测量

● 火炬气体测量

● 钢铁厂加气测量

● 化肥厂氨气测量

● 炼铁厂高炉煤气的测量

● 电厂高炉的一次风、二次风的测量

● 煤粉燃烧过程粉/气配比控制

● 烟筒烟道排气监测SO2和NOX的排量

● 燃料电池工厂各种气体流量测量

● 水泥工业竖式磨粉机排放热气流量控制

● 热处理淬火炉等氢、氧、氮等气体的控制

● 轧钢厂加热炉燃气的测量及控制工业管道

● 燃气过程中空气流量测量

● 实验室中各种高纯气体的测量

● 食品加工操作中新鲜空气的加入

● 啤酒厂中的二氧化碳处理

● 医药行业瓶子消毒器中热空气的流量监测

● 化工行业中CL2及其他腐蚀性气体的测量

● 天然气气体流量测量

一氧化氮热式气体流量计量程选择和通径选择
1、量程上下限的确定：
（一）、下限的确定：因为热式气体质量流量计下限能测量低的流速，如0.05m／s，所以在选型中，不必考虑下限。
（二）、上限的确定：一般选择高一些为好，应有20%以上余量。因为实际流量容易估算错误。
（三）、混合气体量程：对于混合气体，用户应给出标方和混合气体的摩尔比值（各种成份占总流量的百分比），然后由厂家确定量程。一般用空气或氮气标定，然后乘以一个转换系数。
（四）、防爆产品上限：zui大流速小于34m／s．
2、声明：
1、量程选择上限受到设备条件限制：
●瞬时流量用风洞标定：一般使用到0-60m／s．
中央气象局风洞<70m／s
进口小型风洞<45m／s
我同风洞<50m／s
●累计流量方法一用于φ250以下口径比对测量
采用累计流量方法标定：一般采用标准表或标定装置，其精度大多为1级和0.5级，zui大流量为5000N/h，大多数计量装置，检定上限为2000N/h左右。

分类：

• 热式气体质量流量计按安装方式分为：插入式和管段式。
• 1.热式质量全部为LCD显示。
• 2.带hart通讯。可以定制RS485，需要另外加价
• 3.DN15~DN80推荐管道式
• 4.DN80-DN200 既可以管道式也可以插入式
• 5.DN200-DN6000以上推荐插入式
• (适用天然气、氧气、沼气、空气、氮气、正丁烷、氩气等非腐蚀性介质)适用介质：与不锈钢相兼容的一切气体。

undefined

插入式：

插入式传感器适用管道直径：DN80以上。

管段式：

传感器材质为不锈钢，管道材质为碳钢或不锈钢。

热式的DN150以内的管道都建议用管道式,精度,稳定性,都好点,插入式传感器难做

与现场管道的连接方式为法兰连接或螺纹连接。

、管道式

公称通径	DN15	DN25	DN40	DN50	DN80	DN100	DN150	DN200	DN250	DN300
L(mm)	300	300	350	350	450	450	500	600	600	650
H(mm)	300	300	300	300	350	380	400	450	500	550

安装

●一氧化氮热式气体流量计安装由厂方提供管道连接件和阀门。不可焊接的管道，由厂方提供管道夹具。

例如，可焊接管道。先将连接件与管路焊接，然后，安装阀门，并用专用工具钻孔，安装仪表，如下图。维护仪表时，取下仪表，关闭阀门，不影响正常生产。

●管段式安装应选择相应国标的法兰与其连接，如下图。

●安装时，应注意仪表上标识的“介质流向标记”要与气体的实际流动方向相同。

一氧化氮热式气体流量计安装与连接要求

●如果转换器安装在室外，需加装仪表箱，避免雨淋、日晒.

●禁止安装在强烈振动的场合，禁止安装在有大量腐蚀性气体的环境。

●不要和变频器、电焊机等污染电源的设备共用一个交流电源，必要时，为转换器加装净化电源。

●一体型插入式应插入至被测管路轴心，所以，测量杆长度视被测管径大小而定，定货时应说明。若不能插入至管道轴心，将由厂方提供标定系数，以完成准确测量。

一氧化氮热式气体流量计接线图

●I+、Icom为4－20mA输出。两线制光电隔离输出，无需外供电DC24V，环路电阻小于300Ω。

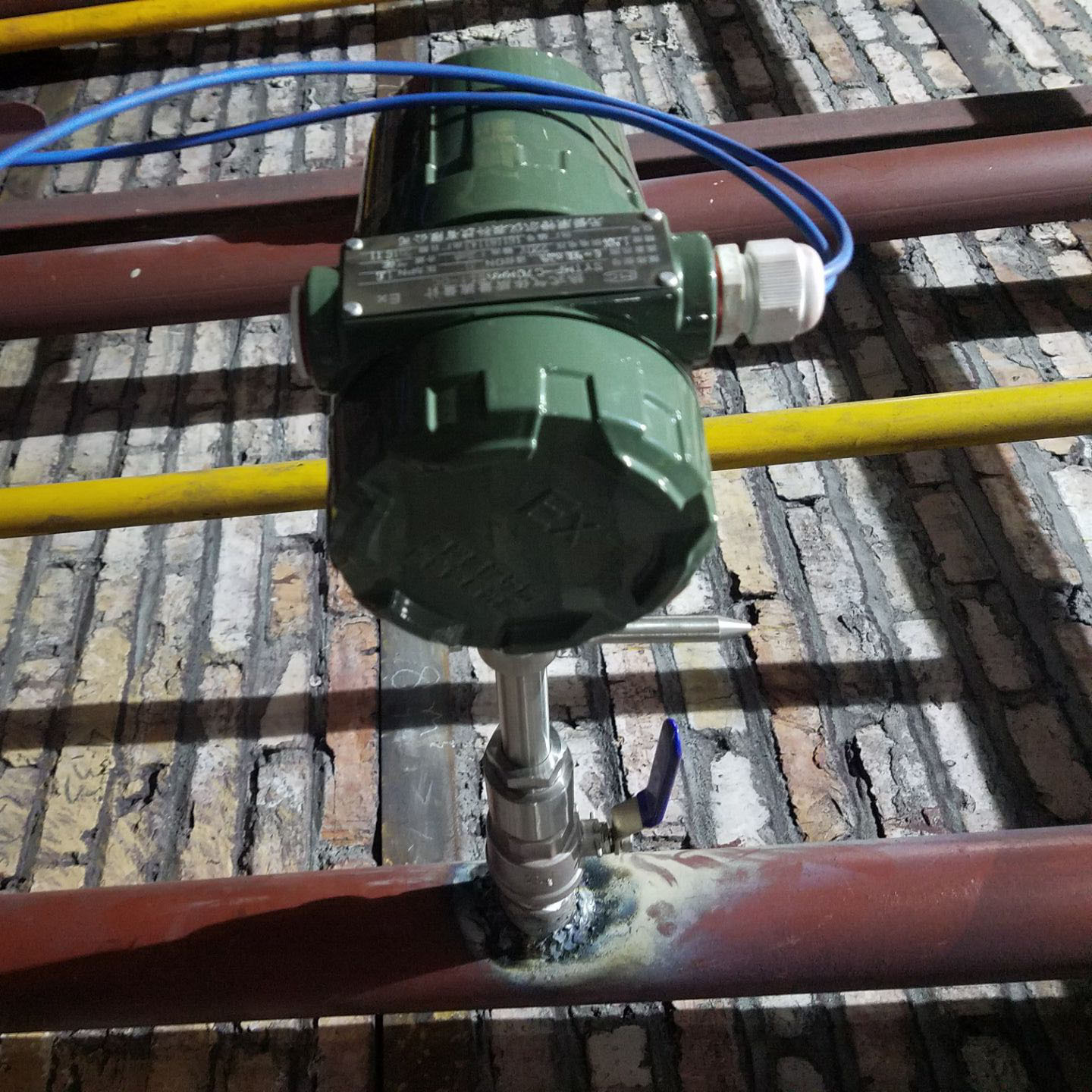

一氧化氮热式气体流量计现场安装
热式气体质量流量计002

一氧化氮热式气体流量计机械尺寸：

型号	连接方式	通径(mm)	L	H	D	d	k	n-L	参考标准
XS-25	F	25	300	309	115	25	85	4-φ14	1.法兰标准 GB/T9119-2000 2.压力 1.6MPa 其他压力要求与厂商联系
XS-32	F	32	300	323	140	32	100	4-φ18
XS-40	F	40	300	331	150	40	110	4-φ18
XS-50	F	50	360	336	165	50	125	4-φ18
XS-65	F	65	360	362	185	65	145	8-φ18
XS-80	F	80	400	397	200	80	160	8-φ18
XS-100	F	100	400	414	220	100	180	8-φ18
XS-150*	F	150	300	482	300	150	250	8-φ26
XS-25	N/B	25	300	264	1吋	25	--	--	CANSIB1.20.1NPT 等效GB/T12716-2002 BSPT:ISO7/1 等效GB/T7306-2000

型号编码

型号	编码	说明
XS-TY	…………………………………………	一氧化氮热式气体流量计
连接方式	F……………………………………… J………………………………………	管道式插入式
管道直径	D15～8000……………………………	公称通径15～8000
结构形式	L……………………………………… R………………………………………	一体化（标准）分体式
供电方式	24D…………………………………… 220……………………………………	24VDC（标准） 220VAC
介质温度	A………………………………………… B………………………………………… C…………………………………………	-40℃～+100℃ -40℃～+200℃ -40℃～+350℃
信号输出	0………………………………………… 1………………………………………… 2………………………………………… 3………………………………………… 4…………………………………………	频率脉冲 4-20MA RS232通讯 RS485通讯 Hart协议
防爆型式	B……………………………………… …………………………………………	隔爆型普通型
