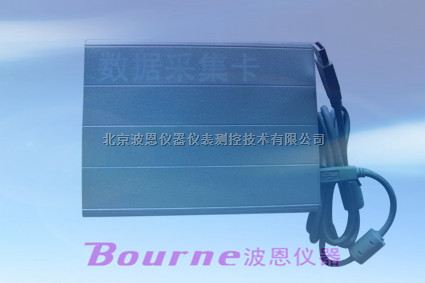

BN-USB-BJST数据采集卡USBBN-USB-BJST数据采集卡USB

本虚拟扭矩仪由usb数据采集盒和软件两部分组成,配合扭矩传感器,本系统现场采集扭矩和转速信号,可实时显示扭矩值、转速值和功率值。可动态实时显示扭矩、转速的实时曲线，可实现上下限报警显示，具有数据存盘功能和历史曲线回放功能。

本软件人机界面友好，操作方便，传感器量程、上下限报警值等设定值通过软件进行设定。

操作说明：

1.usb数据采集盒与传感器的连接

将本机提供的25芯D型插座头焊接引线，将D型插座的引脚号1与传感器的扭矩信号线相连，将引脚号14与传感器的转速信号线相连，将引脚号4与传感器的地线相连，然后插入采集盒25芯D型插座。

2.usb数据采集盒与计算机的连接

将本机提供的专用USB电缆与计算机的任何一个USB A型插口相连。

3.将本机附带的软件狗插入计算机的打印机口，

软件及驱动部分安装

本软件可应用于windows 2000,windows xp环境下，显示器显示分辨率应设为800*600。

3.1 usb数据采集盒驱动软件安装

usb数据采集盒驱动在硬件安装完成后，只有在正确安装了usb驱动软件之后才能使用。具体安装步骤如下：

1.检查硬件安装是否正确。

2.启动计算机，操作系统将自行新安装的硬件，并弹出“添加新硬件向导”对话框，在“添加新硬件向导”对话框出现时，点击“下一步”按钮。

3.选中“显示位置的所有驱动程序的列表。。。”单选钮，点击“下一步”按钮。

4.点击“下一步”。

5. 点击“从软盘安装”按钮，弹出“从磁盘安装”对话框。

6.点击“浏览”按钮，选择“Usb7kC.inf”所在的目录(光盘\usb7kcdrv\usb7kC), 点击“确定”按钮。

7.回到“添加新硬件向导”，点击“下一步” 按钮。

8.点击“完成”按钮，该驱动软件安装完成。

3.2 软件狗驱动软件安装

运行光盘安装软件InstDrv.exe(光盘\dogdrv\下InstDrv.exe),

弹出安装界面，点击“开始安装”按钮，进入安装的下一步，在你所看到的界面选择“安装并口锁驱动程序”选项及“不检测并口忙”选项，然后点击“下一步”，出现下一个界面，该界面有“重启”和“退出”两个按钮，选择“重启” 按钮便重新启动计算机，选择“退出”按钮便退出此向导程序。

注意：

当“重启” 按钮处于可选状态时，说明可能需要重新启动计算机才能使当前新安装的驱动程序文件起作用。而当“重启” 按钮处于不可选状态(“重启” 按钮变灰)时，说明无需重新启动计算机。

3.3虚拟仪器软件安装

运行安装向导文件setup.exe(光盘\usbzj\setup.exe), 弹出安装界面，按照界面提示完成安装。

<注意>：

如果在安装时计算机出现以下错误信息：”Setup cannot continue because some system files are out of date on your system. Click OK if you would like setup to update these files now. You will need to restart Windows before you can run setup again. Click Cancel to exit setup without updating system files。” 当您遇到上述错误信息时，可单击OK按钮以安装一个与安装程序兼容的Oleaut32.dll的更新版。当文件被更新以后必须重启动系统。只有重启动机器才能继续应用程序的安装过程。在机器重新启动以后，重新运行应用程序中的Setup.exe程序。
