ISG50-200B 管道离心泵

上海益泵ISG50-200B立式管道离心泵：ISG系列单级单吸管道泵，是本单位科技人员联合水泵选用水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG型基础上派出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有节能、噪音低、性能可靠等优

益泵是集设计开发与生产制造销售于一体的新兴技术型企业。 公司致力于建筑、消防供水、锅炉供气及化工系统中水泵和配套件技术改造与革新，产品按照GB12220-GB12225=89及相关的技术标准进行设计，从优质的原材料、毛胚、铸造到工艺制作。严格按GB/TB927-92压力试验标准进行监测合格出厂，销售技术跟踪服务的配套，使质量管理尽善尽美。 目前主要产品有：离心泵、磁力泵、排污泵、管道泵、螺杆泵、往复泵、多级泵等100多种规格，广泛应用于高层建筑，给排水工程，消防系统，供暖 “富于创造，以诚为本”是本公司敬业与开拓的精神，“质量第一，用户至上”是本公司一贯首信用的承诺。本公司将不断开拓新市场，开发新产品，竭诚欢迎新老客户前来洽谈订购，建立长期的业务、技术、经济合作关系。 Our company is new developing poly-talented enterprises incorporating designing and developing and manufacturing selling into an organic whole. It imbued with it create,with the sincere for originally "it is for our company respect work and spirit not open up,"quality first, " it is a commitment of the consistent first credit of our company that consumers first. Our company will open up the new market constantly, develop the new products ,welcome old and new customers to negotiate ordering wholeheartedly, establish long-term business , technology , economic cooperation.

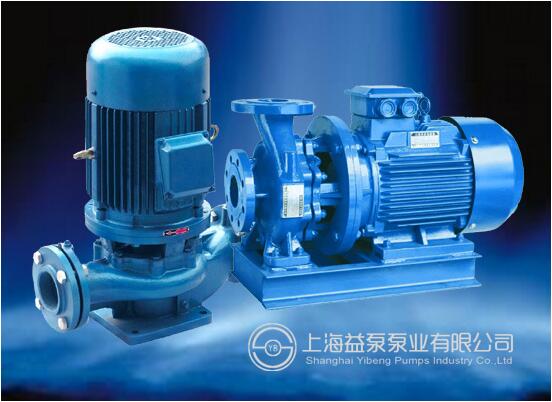

上海益泵ISG50-200B立式管道离心泵
一、ISG立式管道离心泵产品概述:
ISG系列单级单吸管道泵，是本单位科技人员联合水泵选用水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG型基础上派出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有节能、噪音低、性能可靠等优点。
二、产品特点:
1、泵为立式结构，进出口口径相同，且位于同一中心线上，可像阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、 叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振 动小、噪音低。
3、轴封 采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。
4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
三、上海益泵ISG50-200B立式管道离心泵主要用途:
1、ISG立式管道离心泵，供输送清水及物理化学性质 类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园 林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T<80℃。
2、IRG(GRG)型立式热水(高温)循环泵广泛适用于：能源、冶金、化工、纺织、造纸，以及宾馆饭店等 炉高温热水增压循环输送及城市采用暖系统循环用泵，IRG型使用温度T<120℃，珀GRG型使用温度T<240℃。
3、IHG型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为20℃~+120 ℃。
4、YG型立式管道油泵，供输送汽油、煤 油、柴油等石油产品，被输送介质温度为-20℃~+120℃。
四、工作条件:
1、吸入压力≤1．0MPa，或泵系统工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。
五、上海益泵ISG50-200B立式管道离心泵产品结构
1.电动机：直接与水泵联接传送动力,采用电机。
2.泵轴：与电机同轴,为电机加长轴,确保了轴的同心,使泵运转平稳。无噪音和振动现象,采 用镀铬处理,增强了使用寿命。
3.挡水圈：防止因密封漏水而使电机进水 。
4.机械密封：采用不锈钢,碳化钨,氟橡胶等材料制成。平衡式耐高温。高压机械密封,运行寿命长,不渗漏,对轴无磨损,不积水垢,保证工作环境的整洁。
5.取压塞：可安装压力表直观监控泵的正常运行
6.泵体 ：压出塞和吸入室采用水力模型设计而成,既美观又,设有安装底脚, 便于安装和运行稳固。
7.放气塞：灌泵时排净泵内空气,保证了泵的正常启动。
8.叶轮：采用的水力模型设计而成,具有率,可靠性好等特点。
六、故障原因及对应排除方法
1.出现故障现象为水泵不出水，可能产生的原因有进出口阀门未打开，进出管路阻塞，叶轮流道阻塞；电机运行方向不对，电机缺相转速很慢；吸入管漏气；泵没灌满液体，泵腔内有空气；进口供水不足，吸程过高，底阀漏水；管路阻力过大，泵选型不当，对应排除方法为检查，去除阻塞物；调整电机方向，紧固电机接线；拧紧各密封面，排除空气；打开泵上盖或打开排气阀，排尽空气；停机检查、调整；减少管路弯道，重新选泵，当然，上海益泵出厂的水泵不会遇到泵选型不当的问题，根据客户实际使用的参数要求，又该厂的技术人员挑选为合适的型号供应。
2.如遇水泵流量不足的现象，考虑管道、泵叶轮流道部分阻塞，水垢沉积、阀门开度不足；电压偏低；叶轮磨损，相应的排除方法为去除阻塞物，重新调整阀门开度；稳压；更换叶轮。
3.有三大原因会造成YG立式管道油泵的使用过程功率过大，分别为：超过额定流量使用；吸程过高；泵轴承磨损，相应排除方法：调节流量，关小出口阀门；降低吸程；更换轴承。
4.出现水泵有杂音及振动的现象，考虑：管路支撑不稳；液体混有气体；产生汽蚀；轴承损坏，相应排除方法：稳固管路；提高吸入压力、排气；降低真空度；更换轴承。
5.出现电机发热现象，故障原因为：流量过大，超载运行；碰擦；电机轴承损坏；电压不足，相应排除方法为：关小出口阀；检查排除；更换轴承；稳压。
6.如遇水泵漏水，要考虑的两点是：机械密封磨损；泵体有砂孔或破裂；密封面不平整；安装螺栓松懈，相应排除方法：更换机械密封；焊补或更换；修整；紧固。
