FC 德尔塔巴流量计

江苏富春德尔塔巴流量计适用介质：通常用于低压空气、水、煤气、蒸汽等介质。

江苏富春仪表有限公司座落于碧荷飘香、风景秀逸、人杰地灵的江苏水乡-金湖，属高新技术企业，重合同守信用企业，是金湖开发区重点发展企业。江苏富春仪表有限公司成立以来得到了政府及各界人士的大力支持，公司规模日趋扩大，技术力量雄厚，生产设备先进，与全国多家知名企业建立长久合作关系，现已成为江苏地区工业自动化控制仪表、工业自动化控制系统，工业自动化控制软件的专业生产、销售企业，是流量计，精密数字压力计，精密数字压力表，多点巡检仪，流量积算仪，压力变送器等专业生产企业。产品销往贵州、山东、上海、山西等全国20多个省、市自治区，广泛应用于电力、化工、冶金、造纸、制药、水处理等行业和领域，深受业内人士好评及广大用户青睐。  
  目前，我们已拥有一支年青化的科研技术队伍及有专业水准的售后服务力量，以严谨、务实、进取、开拓的精神，开发、研制、行销高精度优质的产品。富春品牌将以先进的技术、可靠的质量、优质的服务深受广大用户青睐，让您营销、生产的产品更具有市场竞争力，我们还将投入强大的品牌宣传，为把富春品牌建设成为管理现代化、品牌国际化、产品科技化、营销全球化的现代化品牌营销基地而努力奋斗。 

一、江苏富春德尔塔巴流量计工作原理
    德尔塔巴流量计是一种插入式流量测量仪表。在管道中插入一根德尔塔巴传感器 , 当流体流过传感器 时 , 在其前部 迎流方向 产生一个高压分布区 , 在其后部产生一个低压分布区。构成了差压，进而可以计算出质量流量或体积流量。
二、江苏富春德尔塔巴流量计产品特点：
    1、可测量多种介质，应用范围广，受物性及管道特性的影响小。口径范围可以从3mm到15m；高温高压探头可以工作在650℃，28MPa的蒸汽环境下。
    2、各类气体测量，包括空气、潮湿气体、净化前和净化后的各种烟气、高温烟气、压缩空气、一次风、二次风等，各类蒸汽测量，包括蒸汽、饱和蒸汽、过热蒸汽，各类液体测量，包括水、燃油及苯类等
    3、精度高，重复性好，量程比大（1：30）。德尔塔巴流量探头开孔非均布，开孔点均基于计算软件复杂的运算，根据管径、介质和主要工艺参数确定制造参数。探头测量精度的提高使被测参数的调节更加。
    4、探头取压孔设计防堵特性。探头开孔zui大8mm，只要介质中尘埃或颗粒不大于130mg/m3，就不需要维护及吹扫。加装氮气吹扫管路可对大管道的高炉煤气、焦炉煤气、转炉煤气、烧结烟气等高含尘气体进行准确计量。
    5、流线型探头腔设计，测量信号稳定、波动小。且前后取压孔的数量和分布完全对称，不怕装反，还可以实现双向测量。
    6、管道性压损很小，对直管段要求低。插入式流量探头在很短的直管段内（前4D，后3D）就能保证1%的度，且采用非收缩节流设计，比孔板的压损至少低了90%以上。
    7、安装费用低，基本免维护，并可在线安装维修。
三、江苏富春德尔塔巴流量计技术参数：
    1、量程比：在差压满足的情况下量程比1：10；
    2、通用管径：8mm～15000mm；
    3、直管段要求：通常情况下前7D、后3D保证测量精度0.5％～1.0％；
    4、测量精度：±0.5％～±1.0％；
    5、重复精度：±0.1％；
    6、适用压力：0～25Mpa，特殊应用可达40Mpa；
    7、适用温度：-100℃～500℃,特殊应用可达800℃；
    8、适用介质：空气、煤气、烟气、自来水、锅炉给水、含腐溶液、蒸汽等各种气液介质；
    9、参照标准：ISO 3966-197、JB/T5325-1991及GB/T2624-2006
    10、连接方式：插入式法兰连接，插入式螺纹连接、管道式法兰连接、管道式螺纹连接。
四、德尔塔巴流量计安装注意事项：
    1、安装检测杆的测量段应是直的，其上下游直管段长度参照下表所规定的长度。
    2、检测杆插入位置的角度允许偏差范围见图。
    3、对于垂直管道，检测杆可安装在管道水平面沿管道圆周360°的任何位置上，高低压引压管接头应处于同一水平面上。对于水平管道，在测量液体时检测杆插入位置应位于管道横截面水平面中心线45°以下的范围内；测量气体时检测杆插入位置应位于管道横截面水平面中心线45°以上的范围内；测量蒸汽时检测杆应水平插入。
    4、管道上开孔尺寸Φ35。
    5、补偿用压力变送器在前直管段上，温度变送器（或铂电阻）装在后直管段上距离节流装置2D处。
    ★ 注：对于部分无法停产安装的测点和含有杂质的介质可选用在线安装拆卸型德尔塔巴。在线安装拆卸型德尔塔巴可在不停产的情况下安装或检修探头，特别适用于无法停产安装的测点或介质很脏需定期检修的测点。它备有单杆驱动型和应用在高压的双杆驱动型。
    ★ 注意：在线安装或拆卸时要满足t≤120℃ P≤2.5MPa
五、德尔塔巴流量计适用介质：
    通常用于低压空气、水、煤气、蒸汽等介质。

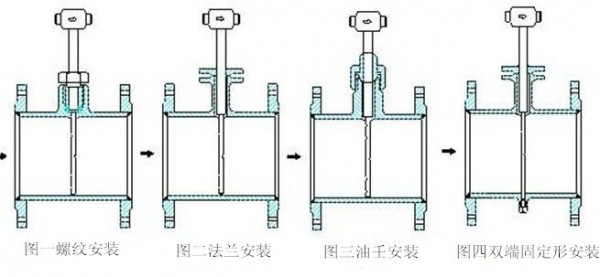

六、德尔塔巴流量计安装示意图：
