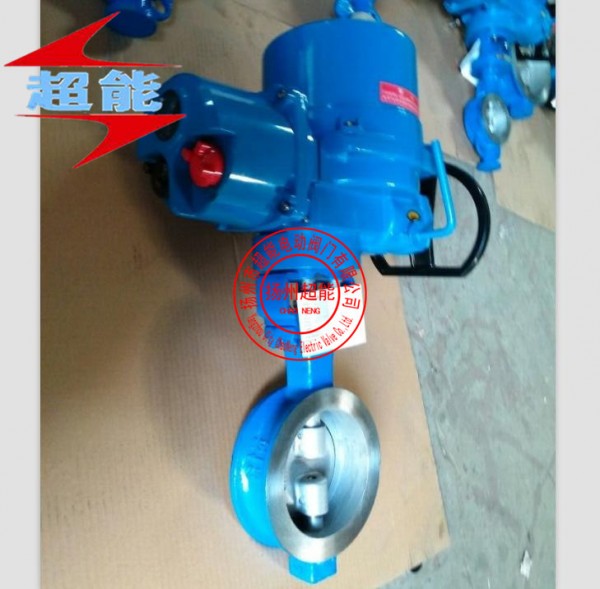

QT20-1 QT20-1电动执行器

QT20-1电动执行器 是我厂在综合外同类产品特点的基础上新研制的一种式部分回转产品。它适用于控制蝶阀、球阀、旋塞阀等做90℃回转的阀门。它可以现场操作也可远距离控制。该产品可广泛的应用于石油化工，冶金、船舶、轻工食品、造纸、建筑、市政工程、火电水电等使用管道阀门的工业领域。
QT系列产品的技术性能符合JB/T9528-1997《普通阀门电动装置技术条件》的规定，并且符合相关的标准和行业标准规定。
QT20-1电动执行器 系列查您的基本型为户外型，其防护等级为IP67（需要高防护等级可在订货时提出）。产品也可制成防爆型，用户应在订货时提出，防爆型的基本技术参数和法兰结构尺寸与本样本内容相同，但防爆产品的型号、规格、外形尺寸、结构形式、防爆级别与性能等应详见本公司防爆产品样本。

QT系列部分回转阀门电动装置基本特点:
壳体件制造全部为压铸铝工艺和机加工，关键零件质量稳定。
产品体积小、重量轻，外表采用喷涂工艺具备优良的外观质量。
行程控制终端位置调整与转矩开关设定方便并能保证控制可靠。
传动副零件精度高，各转动部位采用球轴承，整机效率高噪音低。
输出轴为蜗轮副传动，可在任意位置实现自锁。
具有可调整的阀门终端机械限位机构。
手/电动切换机构为半自动电动优先形式可保证操作安全可靠。
具备理想的户外性能。
法兰连接形式多样，输出轴内置阀杆接头，产品安装拆卸方便。
 QT多回转阀门电动执行器可选功能:
4~20mA DC阀位反馈信号。
增设电气模块具有自动调节功能。
增设限位开关提供控制用无源接头。
实现整体型控制，具备现场/远控转换功能和现场开、关、停控制功能。
内置电机热保护元件。
电气控制腔内置空间加热器。
输出轴转角大于或小于90度控制/
其他特殊功能要求。

 QT20-1电动执行器

QT1~QT4含QT3X、QT4X（380V三相电动机）产品技术参数

QT1~QT4含QT3X、QT4X（220V单相电动机）产品技术参数

 QT1~QT4（QT3X、QT4X）法兰结构及尺寸

RA型式（国标）法兰尺寸表

RB型式（制）法兰尺寸表

RC型式（传统）法兰尺寸表（QT3X、QT4X）

QT1~QT4出口型用法兰结构及尺寸

出口型用法兰尺寸表（QT1~QT4）

QT1~QT4(QT3X、QT4X)外形图

QT1~QT4（QT3X、QT4X）外形尺寸表
