产品简介
SMC位置控制驱动器,SMC电缸驱动器使用说明书特点：1 多可以对28个位置点进行设置（包括每一段的行程、运动速度和方向）。2 执行器可以以坐标（以电机侧的原点为基准）或相对坐标（以当前位置为基准）移动。3 参数由专用的示教合输入。4 端子的配线规格确保了连线的可靠。5 采用DIN型导轨安装，安装方便。
公司简介
东莞市拓展自动化设备有限公司是一家专业从事进出口贸易及自动化设备,进出口气动元件设计、开发以及销售的高科技公司,成立于2012年,位于东莞市南城区莞太路12号中兴大厦510室。公司主要经营销售产品有日本SMC电磁阀,现货SMC气缸,现货SMC减压阀,现货SMC储气罐,FESTO电磁阀,FESTO气缸,德国BURKERT角座阀中国总代理,BURKERT宝德电磁阀,BURKERT宝德流量计等气动元件产品，除此之外还拓展了日本CKD喜开理,日本koganei小金井,台湾AIRTAC亚德客等品牌产品在中国大陆陆续推广及服务。
我们的产品广泛应用于石油、军工、纺织、医药、冶金、机械、电子、矿山、化工建材、电力、能源等行业，在行业内外享有良好的声誉。为客户提供优质的产品和完善的售后服务是我们的zui终目标。公司本着实事求是、薄利多销、物美价廉的经营理念，赢得了众多客户的信任和赞赏。一切以顾客至上，诚信为本，公司拥有着优质的产品质量，广阔的市场前景，强大的价格优势，优质的售前售后服务。不断的为用户提供满意的新产品，是我们不变的宗旨。
本公司真诚的欢迎各大新老客户前来咨询采购，我们将竭诚为您服务！
联系人：李小姐 手 机：18938536023 电 话：0769-33361323
传 真：0769-21995380 Q Q: 3164772395 邮 箱：3164772395@qq.com
展开
产品说明
SMC位置控制驱动器,SMC电缸驱动器使用说明书

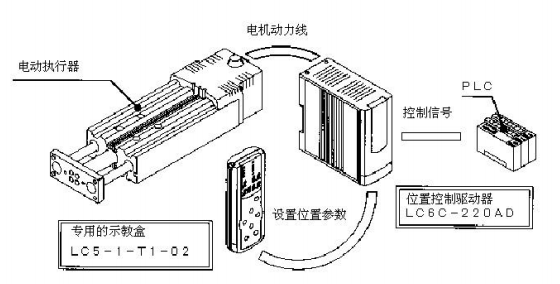

SMC电缸驱动器为了实现对位置控制驱动器（以后简称为驱动器）的正确操作,防止误操作，请认真阅读该说明书。
部品说明 部品型号 数量
驱动器 LC6C-220AD １
电源端子 5557-18R[MOLEX Japan Co.Ltd.] １
5556PBTL[MOLEX Japan Co.Ltd.] 20
接口端子 XG4M-2030-T [OMRON] １
适用的执行器种类
系列 型号
ＬＸＰ（导杆式）
ＬＸＳ（高刚性滑台型）
ＬＸＰＢ２－--
ＬＸＳＨ２－--
型号 ＬＣ６Ｃ－２２０ＡＤ
对应的电动执行器 ＬＸ２－(*1)
项目
供给电源 ＤＣ２４Ｖ±１０％ ｍａｘ３．０Ａ
电机电流 ２．０Ａ／相
电机的分辨率 １．８°／脉冲（每转进行200个分割）
zui大转速 １５００ｒｐｍ(*2)
输入信号 点输入(point input)Ａ～Ｄ、库输入（bank input)１～３、
非常停止、报警预置输入
输出信号 报警（Alarm)输出，READY输出,BUSY输出，原点复位输出，
点输出Ａ～Ｄ
输入信号容量 光耦输入 ＤＣ２４Ｖ ６ mA
输出信号容量 光耦输出 ＤＣ３０Ｖ 或２０ mA
报警 限位开关报警，电源报警，温度报警
参数设定装置 专用示教盒LC5-1-T1-02）
SMC位置控制驱动器,SMC电缸驱动器使用说明书
存储器 EEPROM
参数设定 位置设定，加速度设定，运动方向设定等
LED显示 电源显示LED，报警显示LED
外部配线 端子
质量 ３６０ｇ
工作温度 ５～４０℃
存放温度 －１０～６０℃ （未结露）
工作/存放湿度 １０～８５％ＲＨ（未结露）
耐振荡 ４．９ｍ／ｓ２
*1 只适用于2相步进电机
*2 使用电机的zui大保持速度
说明：
原点开关：此开关可以确认原点位置，当需要进行原点回归操作时需要连接。当然，此开关也可以作为限位传感器使用。
限位开关：该传感器用来检测尾端的行程越界。必要时连接。
LC5D-030-AAX219
LC5D-030-BAX219
LC5D-050-AAX219
LC5D-050-BAX219
LC5D-080-AAX219
LC5D-080-BAX219
LC6-1-C1-3-X258
LC6-1-C2-1-X252
LC6-1-C2-2-X252
LC6-1-C3-2-X252
LC6C-1-C2-1X252
LC6C-1-C2-2X252
LC6C-220AD
LC6D-220AD
LC6D-507AD
