柴油流量表

江苏奥科仪表有限公司

会员指数：

企业认证：

价格：电议

所在地：江苏淮安市

型号：

更新时间：2018-11-23

浏览次数：873

公司地址：江苏省金湖县工业园区工一路

15261725556 柏广明(先生) 经理

点击查看联系电话在线询价

产品简介

柴油流量表，柴油流量表选型（现货）具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。

公司简介

江苏奥科仪表有限公司主要产品：蒸汽流量计，蒸汽计量表，蒸汽流量表，柴油流量计，柴油计量表，污水流量计，污泥流量计，食用油流量计，白酒流量计，磁翻板液位计，压力变送器等数显仪表产品，公司产品型号最多，规格最齐。我们提供最稳定，最可靠，最安全的优质产品，欢迎新老客户前来光临指导。

销售热线：0517-86919886手机：15261725556柏经理

网址：www.akyqyb.com

展开

产品说明

柴油流量表，柴油流量表选型（现货）

销售热线：0 柏经理

一、柴油流量表，柴油流量表选型（现货）概述：
AK-LC型椭圆齿轮流量计是一种容积型测量仪表，主要由计量壳体、椭圆齿轮转子和传动部件组成。用于管道中液体流量连续或间断测量和控制的仪表。它具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。适用于原油、化工、化纤、交通、商贸、食品、医药卫生、科研工业中流量的计量。椭圆齿轮流量计可现场指示累积流量、瞬时流量，单次流量等，亦可输出脉冲信号、4-20mA或1-5V模拟信号。

我们的流量计值得相信，值得信赖！

生产的每一个过程都是工程师精心设计的！

二、柴油流量表，柴油流量表选型（现货）测量原理图示：

在仪表测量室进出两端液体压差的在作用下，一对椭圆齿轮在轴承上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q，单位时间椭圆齿轮旋转次数为N，则在该时间内流过的液体体积量为NQ。

测量点的选择

要取得测量效果取决于正确的安装，先保证测量管介质处于满管状态，下图给出了几个正确非正确常见范例。

重柴油流量计前后直管道要求

为确保流体通过重柴油流量计时具有稳定的流场，必须保证重柴油流量计直管道要求，否则有可能造成测量误差或波动。

1 ·2 ·3 分别为前后阀和旁通阀；4 为流量计，L≥10D 和L≥5D分别为前后直管段长度，D为管道公称直径。

三、柴油流量计产品特点：

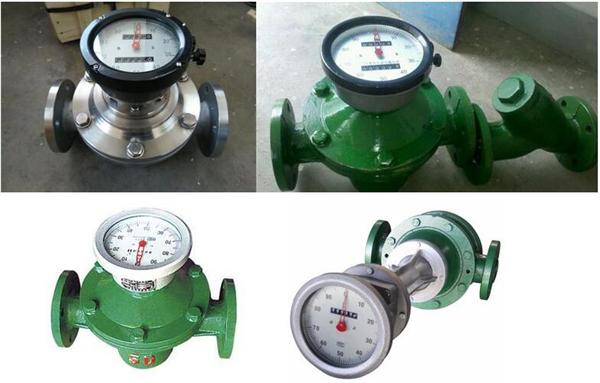

◆ AK-LC-A型铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量。

◆ AK-LC-E型铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量

◆ AK-LC-B型不锈钢椭圆齿轮流量计，广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量

四、柴油流量计主要技术参数：

★	连接方式: 法兰连接，螺纹式链接:DN10～DN200
★	安装方式: 水平、垂直。
★	口径系列: DN10，15，20，25，40，50，80，100
★	压力损失: ≤0.1MPa
★	精度等级: 0.5级
★	介质压力: 普通型1.6MPa,高压型3.2MPa
★	粘度范围: 普通型:0.6～,高粘度200～
★	介质温度: 普通型＜120℃，高压型＜200℃
★	表体材质: 铸铁、铸钢、不锈钢，铜等
★	转动部件: 铝镁合金、不锈钢等

基本误差限（%）		±0.5
公称压力（MPa）		1.6
工作温度（℃）		-30-＋160
液体粘度（mPa﹒s）		0.6-200
型号	公称通径（mm）	流量范围（m²/ h）
		石油产品粘度（mPa﹒s）			化学液体粘度（m²/ h）
		0.6-2	2-8	8-200	0.6-200
AK-LC-10	10	0.15-0.4	0.08-0.4	0.04-0.4	0.1-0.4
AK-LC-15	15	0.38-1.5	0.25-1.5	0.15-1.5	0.3-1.5
AK-LC-20	20	0.75-3	0.4-3	0.3-3	0.6-3
AK-LC-25	25	1.5-6	0.8-6	0.6-6	1.2-6
AK-LC-40	40	3-15	2-15	1.5-15	2.4-12
LC-50	50	4.8-24	3.2-24	2.4-24	3.8-19
AK-LC-80	80	12-60	8-60	6-60	10-50
AK-LC-100	100	20-100	13-100	10-100	16-80

AK-LC系列椭圆齿轮流量计外形尺寸表（铸铁、不锈钢）
单位：mm

型号	公称通径Dg	总长L	总宽H	总高B	中心高A	法兰D	法兰孔D1	螺栓孔n-φ
AK-LC-15	15	180	124	205	158	95	65	4-φ14
AK-LC-20	20	180	124	225	168	105	75	4-φ14
AK-LC-25	25	245	184	240	171	115	85	4-φ14
AK-LC-40	40	250	184	270	187	145	110	4-φ18
AK-LC-50	50	340	255	305	210	160	125	4-φ18
AK-LC-80	80	420	310	390	260	195	160	8-φ18
AK-LC-100	100	440	330	440	280	215	180	8-φ18

五、柴油流量计测量范围：

公称通径（mm）	0.2级			0.5级
	流量范围 ( m3/h)			流量范围( m3/h)
	被测液体粘度( )			被测液体粘度()
	0.8-2	2-8	8-200	0.8-2	2-8	8-200
4	0.03-0.1	0.025-0.1	0.015-0.1	0.025-0.1	0.015-0.1	0.01-1
6	0.07-0.2	0.05-0.2	0.03-0.2	0.05-0.2	0.03-0.2	0.02-0.2
8	0.10-0.3	0.08-0.3	0.06-0.3	0.08-0.3	0.06-0.3	0.03-0.3
10	0.15-0.4	0.1-0.4	0.08-0.4	0.15-0.4	0.08-0.4	0.04-0.4
15	0.5-1.5	0.35-1.5	0.2-1.0	0.35-1.5	0.30-1.5	0.15-1.5
20	1-3	0.6-3	0.42-2.1	0.75-3	0.5-3	0.3-3
25	2-6	1.2-6	0.84-4.2	1.5-6	1-6	0.6-6
40	5-15	3-15	2.1-10.5	3-15	2.5-15	1.5-15
50	8-24	4.8-24	3.36-16.8	4.8-24	4-24	2.4-24
80	20-60	12-60	8.4-42	12-60	10-60	6-60
100	34-100	20-100	14-90	20-100	16-100	10-100
150	60-200	40-200	20-170	40-200	30-200	20-180
200	120-360	80-360	60-320	80-360	50-360	36-360
250	180-600	120-600	50-540	100-600	80-600	50-500
300	300-1000	200-1000	80-800	200-1000	120-1000	80-800
备注：根据具体使用条件请向奥科工厂咨询：4008-823-827

六、柴油流量计选型编码：

AOKE								奥科公司经营标识
基本型号	LC							椭圆齿轮流量计基本型号
口径选择		-□□						通径大小
材料选择			-A					铸铁
			-E					铸钢
			-B					不锈钢
输出信号				-2				无信号输出
				-3				脉冲 DV24V供电
				-4				4～20mA DV24V供电
复零功能					-N			无复零功能
					-F			复零功能
过滤器						-N		无过滤器
						-G		含过滤器
流量选择							（□～□）	流量范围

订货须知：
1、介质：名称、成分、状态、导电性或电导率；
2、工作状态zui高、正常、zui低温度（℃）；
3、工作状态zui高、正常、zui低压力（Mpa）；
4、管道内外径（DN），zui小、正常、zui大流量（m3/h）；
5、腐蚀性、磨损性，是否有负压；
6、安装要求及环境：一体还是分体，信号输出，通讯方式，供电电源；
7、安装环境：防护等级和防爆要求。
