ZY-20 锚杆拉力计

杭州三思仪器有限公司

会员指数：

企业认证：

价格：电议

所在地：浙江杭州市

型号：ZY-20

更新时间：2023-09-01

浏览次数：2383

公司地址：浙江省杭州市滨江区江陵路601号

13216192676 王丽丽(女士) 经理

点击查看联系电话在线询价

产品简介

ZY-20锚杆拉力计（研制单位：三思仪器）一、概述本产品是用于测试螺杆与基础件结合的牢固程度，它广泛用于采煤、国防、交通运输等各种坑

公司简介

杭州三思仪器有限公司是集生产、销售、设计、科研、服务于一体的公路、建材检测仪器公司，于2010年 3 月在杭州正式成立。

主要服务品牌：杭州三思
主要服务产品：锚杆拉力计、地基系数检测仪、水泥产品检测仪、砼分析仪器、建筑试验仪器、土工试验仪器及其配套产品；
主要服务项目：全新土工仪器批发、销售、维修、检定、技术咨询等。
杭州三思仪器为土木、建筑、地质、矿产、海洋、农林、国土、电力、水利及教育系统提供完善的检测设备和技术支持。
公司宗旨：在对产品不断创新，不断完善中前进，敬业求精，一切求真，追求顾客的信赖和企业的长久利益。一向本着质量为天，客户为地，人才为尊的经营宗旨。
经营理念：以追求完美，挑战极限为企业精神，以奉献精品文化，创造三思人生为经营理念，以致力于争创国际一流品牌，争做国际一流企业为至上追求。
杭州三思仪器有限公司紧跟杭州市行政中心的东移和“沿江开发、跨江发展”战略，坐落于钱江时代的滨江高新技术开发区(钱塘江两岸共同繁荣的战略要地)，与钱江中央商务区CBD和杭州城市新中心---钱江新城隔江相望。公司沿江依桥，交通便捷，至杭州萧山国际机场仅15公里路, 沪杭甬、杭金衢高速公路擦境而过。阿里巴巴、士兰微电子、恒生电子、信雅达等高新科技公司位于公司周围。
杭州三思仪器为客户提供实际应用过程中的一些解决方案，在土工物理试验、工程力学试验、水泥类产品物性分析等方面都有着丰富的经验和知识积累，我们可以为你解决售前，售中，售后的一切疑问。欢迎来电、来函、登陆网站()咨询、洽谈。我们也随时欢迎你的到访！

展开

产品说明

ZY-20锚杆拉力计，锚杆拉拔仪，钢筋拉拔仪（研制单位：三思仪器）

一、概述

本产品是用于测试螺杆与基础件结合的牢固程度，它广泛用于采煤、国防、交通运输等各种坑道作业，是一种简便科学测试工具。手动油泵，是将手动机械能转换为液压能的一种小型液压泵站，在使用配套油缸及专用工具的情况下进行各种作业检测等。

现有产品：分数式锚杆接力计和指针式锚杆拉力计。自动退锚（复位）手动退锚两种。

二、ZY-20锚杆拉力计，锚杆拉拔仪，钢筋拉拔仪结构及特点

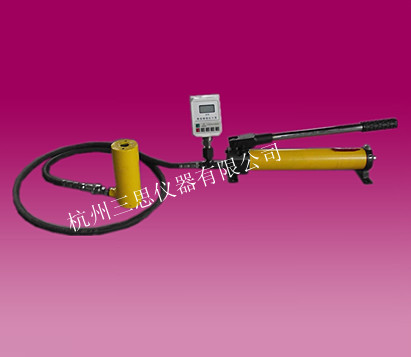

锚杆拉力计分手动油泵，配套空心油缸两部分，并用高压橡胶管连接而成。手动泵体内有高低压两路及相应的阀，故在轻负荷时，大量的低压油与少量的高压油同时进入油缸，使活塞迅速上升，重负荷时，低压油自动卸荷排回油管，以减轻压杆所需作用力，降低劳动强度。由于手动油泵和空心油缸是分离的，所以油缸在使用时，不论直立横卧式倒置均可。被测螺杆所受之拉力可先在压力表上直读出指示数（MPA）,并在换算表中查出相应的承受拉力（吨）。如使用的是数显峰值表直读显示即可，使用数显峰值表详读使用说明书。

三、油泵的性能与规格

压力	高压	MPa	63
	低压		1
流量	高压	M1/次	2.3
	低压		12.5
zui大手摇力（约）		N	500
重量		Kg	9
外形尺寸（长宽高）		mm	630175170
贮油量		L	0.7

四、ZY-20锚杆拉力计，锚杆拉拔仪，钢筋拉拔仪技术参数

空心油缸	1、额定拉力（T）	20
	2、公称油压（MPa）	60
	3、活塞zui大行程(mm)	自动60	手动80
	4、中心孔内径(mm)	34
	5、重量(Kg)	自动9.9	手动9.6

五、装箱单

1、液压缸 1 个

2、手动泵木箱 1 台

3、产品合格证 1 份

4、使用说明书 1份

5、连接电缆线 1 根

6、保修卡 1 份

7、数显压力表 1 只

用于玻璃幕墙检测的是ZY-100锚杆拉力计，技术参数如上面所示

六、配件主要包括：M6、M8、M10、M10、M12、M14、M16、M18的转换接头和100kN的拉杆

七、注意事项

拉力计严禁超负荷使用，数显峰值表禁止超出zui大量程。

应保持系统清洁，连接拉油管前应将接头处灰尘擦净，油缸测试完毕应复位。

油缸工作时底部应摆平放稳，与所测锚杆成直线，不得超行程工作。

高压胶管每年应作一次耐压试验，以防老化发生意外

八、表压力与拉力换算

表压力（MPA）	5	10	15	20	25	30	35	40	45	50	55	60
型号:ZY-10(KN)	8.3	16.6	24.9	33.2	41.5	49.8	58.1	66.4	74.7	83	91.3	99.6
约T(吨)	0.83	1.66	2.49	3.32	4.15	4.98	5.81	6.64	7.47	8.3	9.13	9.96

上表为理论数据

压力表每/(MPa)约1.66KN约1.66T(吨)，精度为2级±2%

九、使用和维护

本产品使用的液压运动粘度20-28厘池。如YB-N32液压油或标46号液压油，严禁用酒精、水、甘油、麻油、刹车液、普通发动油等为工作液。

使用前称装上压杆，旋紧手轮，旋开排气阀，然后揿动压杆，使液压油通过高压胶管轮入空心油缸内。使油缸上升10MM左右，然后旋松手轮，使油缸复位，反复数次，使缸内空气排完。

检测：旋紧手轮揿动压杆，使油缸活塞伸出约10MM，其目的是避免安装锚具敲打夹片时损伤活塞杆，也给退锚带来方便，安装与锚杆相配套的锚具或螺母并固定。揿动压杆时，力要均匀，使压力增加到所测锚杆的zui大值，停止加压，记录数显峰值表所显示的数据，旋松手轮，使活塞杆复位及退锚，卸下锚具，检测完毕（手动退锚用脚将活塞杆压下，自动退锚可自动复位）。

在使油缸活塞复位前，必须先旋松手轮，然后用脚将活塞压下，（手动退锚）自动退锚旋松后即可自动复位。

如发现贮油管内液压油不足时，可旋松后座脚，注入液压油三分之二左右，让贮油管有足够的排气空间。拆装高压胶管压力表时，应特别注意清洁以免发生油路堵塞。因活动接口经常拆装，难免引起密封圈磨损渗油现象，只需更换备用密封圈即可排除渗油现象，已确保正常使用。
