ZKPQC 三相平衡有源电力调节装置PQC

三相平衡电力调节装置采用电力电子的方法，是利用全控型电力电子器件 IGBT 组成桥式电路，通过电流 互感器实时检测电流大小，然后将采集信息发给 DSP 数字控制处理器分析，之后驱动功率电路使 IGBT 动作， 从而控制内部储能电容将系统三相不平衡电流转移、均匀分配，使三相电流达到平衡状态。

中科正奇（北京）科技有限公司是气象监测站,气象监测仪,气象监测站,气象监测仪,气象监测站,粉尘浓度测量仪,气体检测仪,辐射检测仪,pm2.5检测仪,水质检测仪,烟尘浓度监测仪,点胶阀,尘埃粒子计数器等产品专业生产加工的公司，拥有完整、科学的质量管理体系。

三相平衡有源电力调节装置ZKPQC

一、ZKPQC三相平衡有源电力调节装置工作原理功能

采用传统方法均匀分布负荷、增加短路容量、电感电容组合调整进行三相不平衡治理可以取得一定效果， 但随着负荷类型的增多以及电能质量要求的逐步提高，传统方法暴露出越来越多的缺点，已无法满足目前的需求。

三相平衡电力调节装置采用电力电子的方法，是利用全控型电力电子器件 IGBT 组成桥式电路，通过电流 互感器实时检测电流大小，然后将采集信息发给 DSP 数字控制处理器分析，之后驱动功率电路使 IGBT 动作， 从而控制内部储能电容将系统三相不平衡电流转移、均匀分配，使三相电流达到平衡状态。



二、ZKPQC三相平衡有源电力调节装置技术特点

◎ 采用IGBT 变流电路，输出容量从容性到感性连续调节；

◎ 响应及时迅速，响应时间小于10ms；

◎ 可对三相不平衡负载进行治理，治理后三相不平衡度小于1%；

◎ 不受电网阻抗影响，避免发生谐振；

◎ 具有缓冲启动电路，投切平滑无冲击；

◎ 保护功能齐全：具有过压、过载、欠压、短路、缺相、零序超限等功能；

◎ 箱体采用非金属材料，比重轻、抗腐蚀、耐老化、密封性能好。防护等级为IP54，底部留有出水孔。

◎ 产品通过CQC 认证；

◎ 产品依托航天的技术和制造平台，技术，质量可靠。

三、ZKPQC三相平衡有源电力调节装置型号规格



变压器容量（kVA）	电压等级（kV）	额定电流（A）	装置容量（A）
80	0.4	115	30
100	0.4	144	30
160	0.4	230	50
200	0.4	288	50
315	0.4	454	100
400	0.4	577	100
630	0.4	909	200

此表适用于三相不平衡电流小于20% 的现场，若三相不平衡超过20% 请于我公司技术人员联系。

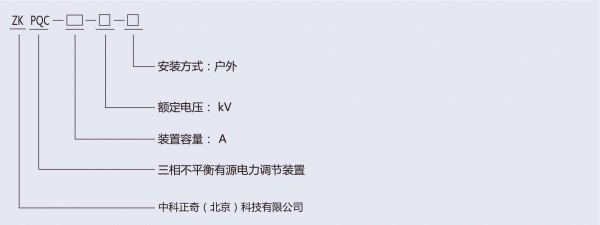

四、ZKPQC三相平衡有源电力调节装置型号含义

五、ZKPQC三相平衡有源电力调节装置治理效果

治理前电流波形（A、B、C 三相电流严重不平衡） 治理后电流波形（A、B、C 三相电流完全平衡）



五、ZKPQC三相平衡有源电力调节装置应用场合

三相平衡有源电力调节装置适用于农网改造、工矿企业、路灯照明、住宅小区、城市电网等交流50Hz、额定电压400V 的配电系统中。

     中科正奇致力于电能质量治理，拥有专业的技术团队，强大的研发能力。适用大部分场地和环境。满足您个性化需求。公司拥有专业的售后维护系统，保障您的售后服务。厂家直销售后无忧。
