产品简介

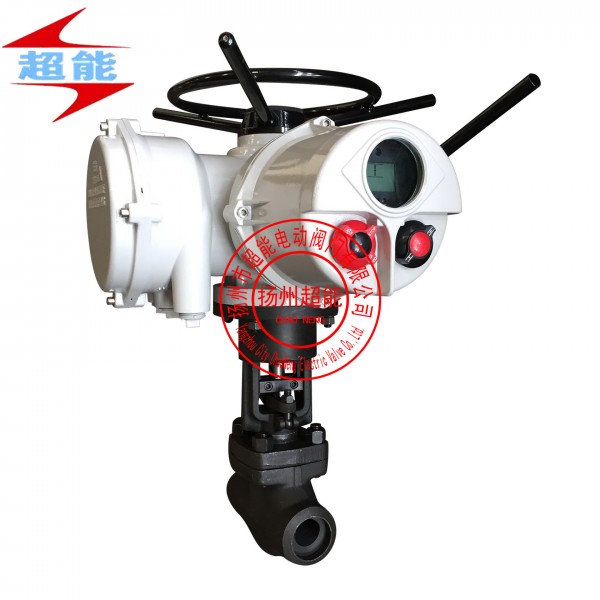

J961Y电动电站截止阀 电动截止阀J961Y-320 DN40
公司简介
扬州市超能电动阀门有限公司 位于我国的历史文化名城 - 扬州市，是一家研制开发、市场销售阀门电动装置的专业厂家，公司建立了可靠的质量保证体系，产品质量标准得到了全面的贯彻实施。公司产品阀门电动装置品种规格齐全，广泛用于电力、冶金、石油、化工、制药、造纸和给排水等行业工程，深受用户好评。
多年以来， 超能电动阀门有限公司一直秉承“诚信为本、客户至上”的经营理念，得到各行业用户的认可，树立企业的品牌形象，创造电动阀门行业的精品。公司产品立足中国，面向世界，畅销全国三十多个省、市、自治区。公司以完善的用户服务体系实现我们“一切为了用户满意”的承诺。公司产品实行三包，售后服务优良，产品终身保修。
在新的世纪里，我们将热切期待和您的携手合作，谋求共同发展，进一步推动国内工业自动化。您的满足是我们追求的目标。超能电动阀门有限公司正以优良的产品质量、低廉的价格、完善的售后服务体系赢得越来越多的用户的赞誉，超能人正以蓬勃的朝气和满腔的热情来迎接您。竭诚欢迎海内外广大新老顾客来公司参观、指导、考察。
展开
产品说明
电动截止阀J961Y-320 DN40
|
|
产品名称：
|
电动电站截止阀
|
|
产品型号：
|
J961Y
|
|
产品口径：
|
DN10-DN200
|
|
产品压力：
|
1.6Mpa-50Mpa
|
|
产品材质：
|
碳钢、铬钼钢、不锈钢
|
|
联系：
|
br />
|
|
联系：
|
|
|
Email：
|
|
|
：
|
林先生
|
|
联系：
|
|
|
QQ：
|
2871632198
|
|
公司名：
|
扬州市超能电动阀门有限公司
|
|
帐号：
|
|
|
税号：
|
|
|
售后承诺：
|
质保一年，质量三包：包修、包换、包退。
|
|
|
|
连接形式
|
焊接
|
材质
|
碳钢、不锈钢、铬钼钢
|
|
公称通径
|
DN10-100（mm）
|
适用介质
|
水、蒸气、油品等
|
|
压力环境
|
高压（PN1.6～32.0Mpa）
|
工作温度
|
高温
|
|
标准
|
国标
|
外形
|
大型
|
|
流动方向
|
双向
|
驱动方式
|
电动执行器
|
|
零部件及配件
|
执行器
|
形态
|
旋转式
|
|
类型(通道位置)
|
直通式
|
技术
|
|
一、J961Y电动电站截止阀简介：
1、阀门与管路连接采用焊接式结构。
2、密封面不易磨损、擦伤、密封性能好、寿命长。
3、结构紧凑、启闭性好、高度小、维修方便。
4、适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。
二、J961Y电动电站截止阀制造验收技术标准：
1、制造验收技术条件按JB/T3595或E101的规定。
2、阀门结构长度按ANSI B16.10或E101的规定。
3、阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。
三、J961Y电动电站截止阀主要性能和使用范围：
|
产品型号
|
公称压力 PN(MPa)
|
试验压力 (MPa)
|
工作压力 (MPa)
|
工作温度 (℃)
|
适用介质
|
|
壳体强度
|
密封
|
P54
|
P55
|
P57
|
|
J961H/Y-100
|
10
|
15
|
11
|
/
|
/
|
/
|
≤425
|
水、蒸汽、油品
|
|
J961H/Y-200
|
20
|
30
|
22
|
/
|
/
|
/
|
|
J961H/Y-250
|
25
|
38
|
28
|
/
|
/
|
/
|
|
J961H/Y-320
|
32
|
48
|
36
|
/
|
/
|
/
|
|
J961Y—P54/100V
|
20
|
30
|
22
|
10
|
/
|
/
|
≤540
|
蒸汽
|
|
J961Y—P54/140V
|
25
|
38
|
28
|
14
|
/
|
/
|
|
J961Y—P54/170V
|
32
|
48
|
36
|
17
|
/
|
/
|
|
J961Y—P55/100V
|
25
|
38
|
28
|
/
|
10
|
/
|
≤550
|
|
J961Y—P55/140V
|
32
|
48
|
36
|
/
|
14
|
/
|
|
J961Y—P55/170V
|
/
|
53
|
39
|
/
|
17
|
/
|
|
J961Y-P57/100V
|
/
|
48
|
36
|
/
|
/
|
10
|
≤570
|
|
J961Y—P57/140V
|
/
|
55
|
40
|
/
|
/
|
14
|
|
J961Y—P57/170V
|
/
|
60
|
44
|
/
|
/
|
17
|
四、J961Y电动电站截止阀主要零件材料:
|
零件名称
|
阀体
|
阀盖
|
阀杆
|
阀瓣
|
密封面
|
填料
|
阀杆螺母
|
紧固件
|
|
J961H型
|
25 WCB
|
25 WCB
|
铬不锈钢铬 钼铝钢氮化
|
铬不锈钢
|
铬不锈钢
|
柔性 石墨
|
铝青铜
|
优质碳钢 铬钼钢
|
|
J961Y型
|
25 WCB
|
25 WCB
|
铬不锈钢铬 钼铝钢氮化
|
25
|
硬质合金
|
|
J61Y-P54型 J961Y-P54型
|
12Cr1MoV WC6
|
12Cr1MoV WC6
|
20Cr1Mo1VA 38Cr1MoAIA
|
12Cr1MoV
|
硬质合金
|
|
J61Y-P55型 J961Y-P55型
|
12Cr1MoV WC6
|
12Cr1MoV WC6
|
20Cr1Mo1VA 38Cr1MoA1A
|
12Cr1MoV
|
硬质合金
|
|
J61Y-P57型 J961Y-P57型
|
12Cr1MoV WC9
|
12Cr1MoV WC9
|
20Cr1Mo1VA 38Cr1MoAIA
|
12Cr1MoV
|
硬质合金
|
五、J961Y电动电站截止阀产品外形图及主要连接尺寸：
|
公称通径 DN(mm)
|
连接尺寸 (mm)
|
|
L
|
D1
|
D2
|
D3
|
|
H
|
|
15
|
150
|
17
|
36
|
/
|
375°
|
518
|
|
20
|
135170
|
22
|
42
|
/
|
375°
|
518
|
|
25
|
135170
|
26
|
42
|
/
|
375°
|
518
|
|
32
|
170180
|
31
|
44
|
/
|
375°
|
560
|
|
40
|
230
|
38
|
60
|
/
|
375°
|
545
|
|
50(1)
|
250
|
50
|
82
|
/
|
32°
|
728
|
|
50(2)
|
320350
|
50
|
82
|
/
|
32°
|
748
|
|
65
|
370260
|
69
|
100
|
110
|
32°
|
829
|
|
80
|
400430470
|
84
|
108
|
130
|
32°
|
898
|
|
100
|
455560
|
107
|
144
|
165
|
32°
|
913
|
|
J961Y-P55/100V、P55/140V、P55/170V J961Y-P57/100V、P57/140V、P57/170V
|
|
15
|
150
|
17
|
40
|
/
|
375°
|
518
|
|
20
|
135170
|
22
|
46
|
/
|
375°
|
518
|
|
25
|
135170
|
26
|
46
|
/
|
375°
|
518
|
|
32
|
170180
|
31
|
49
|
/
|
375°
|
560
|
|
40
|
230
|
38
|
60
|
/
|
375°
|
545
|
|
50(1)
|
250
|
50
|
90
|
/
|
32°
|
728
|
|
50(2)
|
320350
|
50
|
90
|
/
|
32°
|
748
|
|
65
|
370260
|
69
|
104
|
115
|
32°
|
829
|
|
80
|
400430470
|
84
|
110
|
140
|
32°
|
898
|
|
100
|
455560
|
107
|
148
|
170
|
32°
|
913
|
|
