KJ616-F1 KJ616-F1矿用本安型数据传输子站厂家

KJ616-F1矿用本安型数据传输子站是用于采集传感器数据通讯信号，并将信号传输到子站

 山东恒安电子科技有限公司2011年成立,座落于五岳之首、风景秀丽的泰山脚 下，是生产煤矿矿压观测系统和仪器仪表的厂家。公司技术力量雄厚，生产工艺先进，检测手段完备， 产品质量可靠。主要生产:bout/">矿山压力监测系统,矿压无线传输在线监测系统、顶板离层在线监测系统、矿压观测仪器仪表，煤矿矿压检测系统,巷道检测系统和仪器仪表，煤矿顶板动态监测系统.综采工作面 监测类产品 ，顶板动态监测类产品，煤矿采掘辅助设备。
经过不断创新与研发，公司产品呈多样化及具整合性，并与山东科技大学，中国矿大等多所高校开展交 流与合作。bout/">矿山压力监测系统主要销往新疆、山西、陕西、内蒙古等区域的矿务局和煤电公司，并大力加强售后服务的规 范，让每个客户全无后顾之忧。
公司“以科技为动力，以质量求发展”的经营理念，帮助企业提升产品品质，实现与合作伙伴的共赢 。

产品介绍

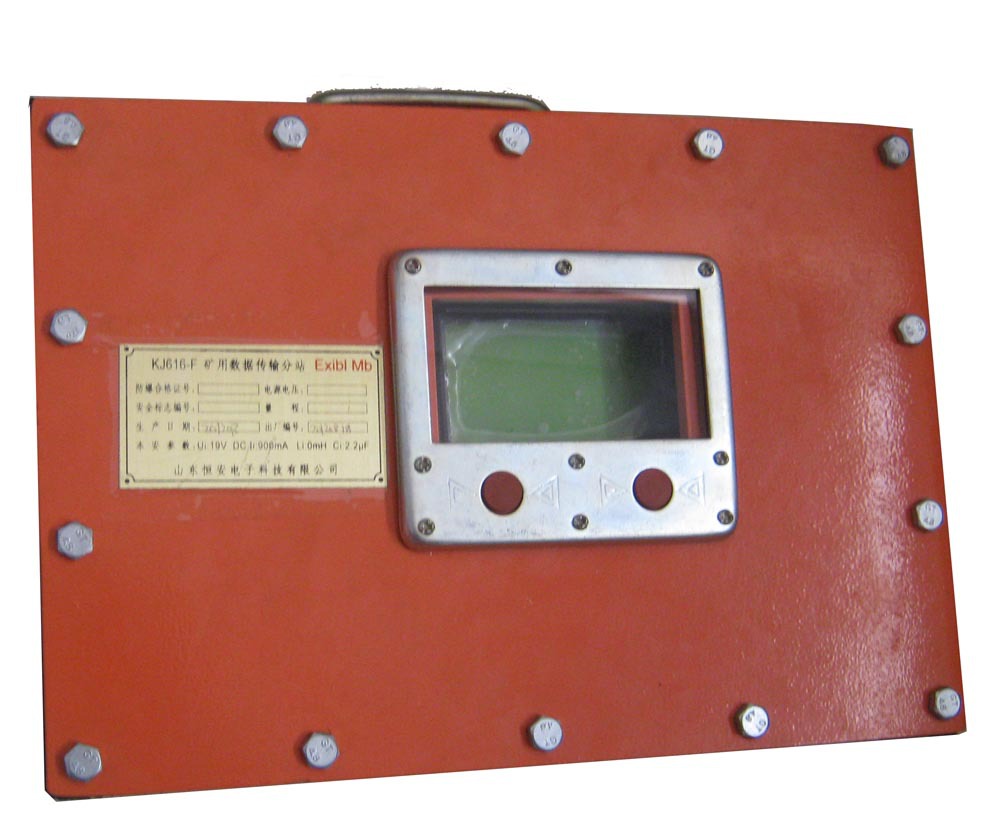

KJ616-F1矿用本安型数据传输子站是用于采集传感器数据通讯信号，并将信号传输到子站。具有体积小、结构简单、操作方便、易于技术实现掌握和后续数据处理利用功能强等特点。产品符合生产技术管理过程的要求与技术管理规范，亦凸现了技术性性的特点，是理想的压力数据传输产品。具有推广应用前景。
性能特点

主要技术特性

电气性能

a) 工作电压：（12～18) V.DC；

b) 工作电流：≤200 mA。

信号传输

子站与分站之间的通信

a) 传输方式：RS485，半双工；

b) 传输速率：2400 bps；

c) 信号电压幅值：≤12V；

d) zui大传输距离：1km(传输介质：电缆参数MHYVR1×4单芯截面积1.5m㎡电缆，电缆分布参数：分布电容：0.06μF/km；分布电感：0.8mH/ km；直流电阻：12.8Ω/km，电缆应有安标证并在有效期内)。

子站与GPD60传感器之间的通信

a) 工作频率：（470±3）MHz

b) 接收灵敏度：≤-28dbm

c) 传输距离（视距）：30m

数据处理误差

模拟量输入传输处理误差小于0.5 %。

基本功能

a)采用液晶显示屏显示，具有工作状态指示功能；

b)具有初始化参数和掉电功能；

c)具有自诊断和故障指示功能，其输入信号是本质安全的。

工作稳定性

分站连续工作7 d的后，性能应符合4.4.2～4.4.4的规定。

电源波动性

子站在（12～18）V DC电压范围内应能正常工作。

本安参数

Ui： 19V

Ii：  900mA

Li：  0mH

Ci：  2.2uF

详细用途

1. 型号与命名：

2. 防爆型式：矿用本质安全型

3. 防爆标志：ExibⅠMb

4. 外形尺寸及重量

通讯子站外形尺寸(长×宽×高)（mm）：230×170×80

重量：约3.3Kg

5. 关联、配接设备：GPD60矿用压力传感器、KJ616-F矿用数据传输子站、防爆电源、通讯电缆、矿用通信转换器。
