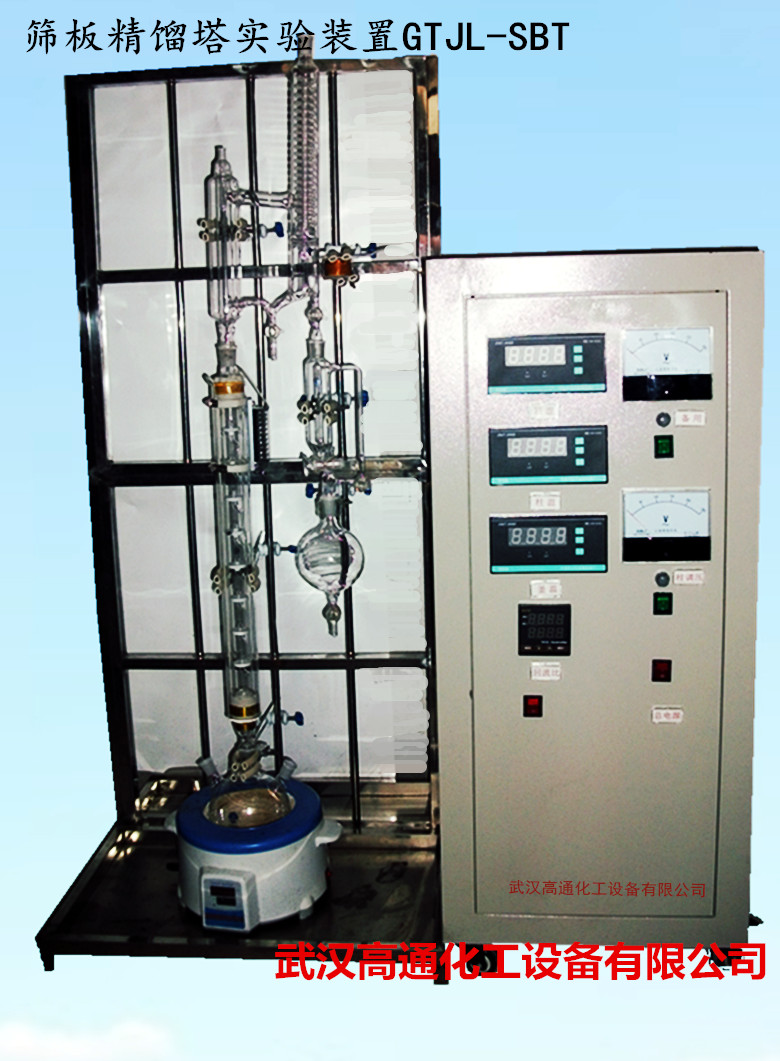

GTJL-SBT 筛板塔精馏实验装置

武汉筛板塔精馏实验装置，玻璃精馏塔主要由精馏塔、冷凝器、再沸器、加料系统、回流系统、产品贮槽、料液贮槽及测量仪表等组成。

 武汉高通化工设备有限公司是一家集化工实验设备产品设计、研发、制造、销售、服务于一体的现代化高科技企业，公司专业从事实验室化工实验设备设计、研发、制造、应用，公司坐落于武汉市东湖高新技术开发区，公司依托武汉各大高校的化工专家教授作为技术后盾，为企业、研究机构、大专院校的科研、开发，实验教学提供价格合理、品质可靠的科研、教学试验装置。

经营范围：化工实验设备、科学仪器、教学设备的设计研发和销售

 武汉筛板塔精馏实验装置，玻璃精馏塔

扎板塔的一种，内装若干层水平塔板，板上有许多小孔，形状如筛；并装有溢流管或没有溢流管。筛板塔简称筛板，结构特点为塔板上开有许多均匀的小孔，根据孔径的大小分为小孔径筛板（孔径为3~8mm）和大孔径筛板（孔径为10~25mm）两类，工业应用中以小孔径筛板为主，大孔径多用于某些特殊场合（如分离粘度大，易结焦的物系）。

操作时，回流液体由塔顶进入，经溢流管（一部分经筛孔）逐板下降，并在板上积存液层。气体（或蒸气）由塔底进入，经筛孔上升穿过液层，鼓泡而出，因而两相可以充分接触，并相互作用。泡沫式接触是气液传质过程的一种形式，性能优于泡罩塔。

筛板塔优点：结构简单、造价低；气流压降小、板上液面落差小；生产能力较大；气体分散均匀；传质效率高。  武汉筛板塔精馏实验装置，玻璃精馏塔

筛板塔精馏实验装置主要由精馏塔、冷凝器、再沸器、加料系统、回流系统、产品贮槽、料液贮槽及测量仪表等组成。
筛板塔精馏实验装置实验目的
1、熟悉精馏单元操作过程的设备与流程；
2、了解填料塔结构与流体力学性能；
3、掌握精馏塔的操作方法与原理；
4、学习精馏塔效率的测定方法；

 武汉筛板塔精馏实验装置，玻璃精馏塔实验设备的特点及功能：
1.装置全部采用不锈钢材料制成并安装高硼硅玻璃视盅,能够在实验过程中使学生可清晰观察塔板上  气─液传质过程的全貌,扩展学生的视野,提高实验教学效果。
（1）了解板式精馏塔的结构，熟悉筛板连式续精馏塔的工作原理、基本结构及物料流程。
（2）学会和掌握测定筛板式精馏塔的全塔效率和单板效率。
（3）可以完成全回流和部分回流各种条件下精馏操作实验。
（4）掌握精馏塔的操作方法。观察和测定筛板精馏塔中灵敏塔板的温度变化。
（5）了解精馏塔控制时需要检测及控制的参数、检测位置、检测传感器及控制方法。
 2.设备操作弹性好,学生易于操作,且数据重现性良好。体系：乙醇-水，常压操作。测定全回流和部分回流的全塔效率、单板效率30－50%。
