一、概述

ST12.16.1智能开关模块，通讯采用485总线方式，自带场景控制部分，本身设有继电器开关手动控制，具有远程编程和管理功能,是利用电磁调压及电子感应技术，以公共照明统一格智能为平台，对供电进行实时监控与跟踪，自动平滑地调节电路的电压和电流幅度，改善照明电路中不平衡负荷所带来的额外功耗，提高功率因素，降低灯具和线路的工作温度，达到优化供电目的的照明控制系统。

6路16A智能照明控制模块，智能照明开关控制模块

二、参数规格

1.重量：0.6kg

2.开关回路：12路

3.输入电压：DC24V

4.总线耗电：35mA/DC24V

5.每开关回路zui大电流：20A

6.环境条件：

工作温度0℃~45℃

工作相对湿度20%~90%

储存温度-40℃~+55℃

储存相对湿度10%~93%

7.外形尺寸：165mm×88mm×66mm

8.继电器电气寿命：大于60000次（阻性负载）

6路16A智能照明控制模块，智能照明开关控制模块

三、特点

1.系统可控制任意回路连续调光或开关。

2.可接入各种传感器对灯光进行自动控制。

3.红外遥控：可用手持红外遥控器对灯光进行控制。

4.。时间控制：某些场合可以随上下班时间调整亮度。

5.可由声.光.热.人及动物的移动检测达到对灯光的控制。

6.场景控制：可预先设置多个不同场景，在场景切换时淡入、淡出。

7.移动传感器：对人体红外线检测达到对灯光的控制；如人来灯亮，人走灯灭（暗）

8.系统联网：可系统联网，利用上述控制手段进行综合控制或与楼宇智能控制系统联网。

9.光亮照度传感器：对某些场合可根据室外光线的强弱调整室内光线，如学校教室的恒照度控制。

四、设计原则：

1.可行性和适应性

保证技术上的可行性和系统的可适应性

2.实用性和经济性

贯彻应用，坚持实用、经济的原则

3.可扩展性和易维护性

为了适应系统变化的需要，必须充分考虑以简洁的方法，zui低的投资，实现系统的扩展和维护。

4.开放性和标准性

为了满足所选用的技术和设备的协同运行能力、系统投资的长期效应以及系统功能不断发展的需求。必须追求系统的开放性和标准性。

5.性和成熟性

既要采用的理念、技术和方法，又要注意结构、设备的相对成熟。不但能反映当今的水平，而且具有发展潜力，能够适应未来若干年内的发展。

6.可靠性和稳定性

在考虑技术新进和开放性的同时，还应从系统结构、技术措施、设备性能、系统管理等方面着手，确保系统运行的可靠性和稳定性，达到zui大的平均无故障时间。

五、 外观说明

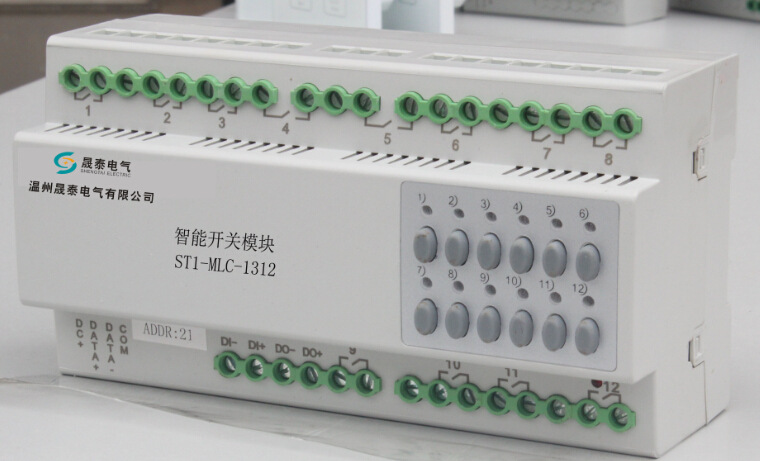

模块外观和接线示意图如下所示：

① 1、2、3、4、5、6、7、8、9、10、11、12共12路继电器开关回路输出端

② 回路指示灯。12个指示灯分别与12个手动开关按键一一对应，每个指示灯显示对应回路的开关状态。

③ 1、2、3、4、5、6、7、8、9、10、11、12共12路继电器手动按键，每次按下后，继电器状态与当前状态相反。

④ 电源和异常指示灯，模块正常工作时，指示灯每秒钟闪一次（慢闪），出现异常情况时，指示灯每250ms闪一次（快闪）。

⑤ DC+、DATA+、DATA-、COM为485总线接线端

接线端信号定义及与485连线的对应关系为：

DC+（＋24V）→ 棕、橙

DATA+（信号＋）→ 蓝、绿

DATA-（ 信号－）→ 蓝白、绿白

COM（公共端）→ 棕白、橙白

⑥消防信号接口。DI-、DI+为消防信号输入接口，DO-、DO+为消防反馈输出接口。两个接口都为有源信号，都需要外部接入电源，DI-、DI+只允许直流电压输入，范围为DC5V-30V；DO-、DO+也只允许直流电压输入，范围为DC5V-30V，用于驱动DC12V、DC24V中间继电器等设备，两者都切勿接入220V交流信号，以免设备损坏。系统默认消防信号输入时，触发所有回路全开，反馈输出接口接通；消防信号恢复正常时，恢复回路原来状态,反馈输出接口断开；以上信号所触发的场景都可以编程修改。
