XD 江苏HG5玻璃管液位计现货供应

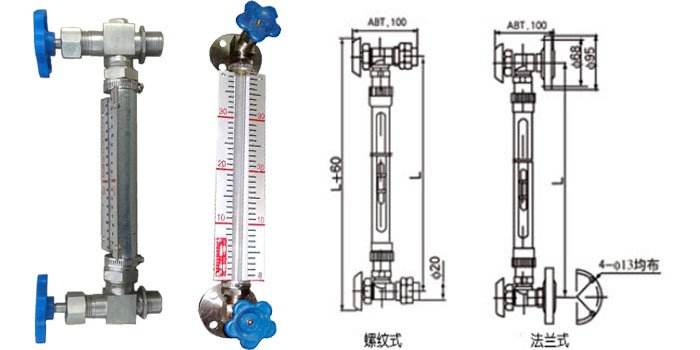

江苏HG5玻璃管液位计现货供应.HG5-G玻璃管液位计可用来直接指示密封容器中的液位高度，主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。该液位计具有结构简单，直观可靠，经久耐用等优点。但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用，该液位计两端各装有一个针形阀，当玻璃管发生意外事故而破碎时

HG5-G玻璃管液位计是一种直读式液位测量仪表，适用于工业生产过程中一般贮液设备中的液体位置的现场检测，其结构简单，测量准确，是传统的现场液位测量工具。该液位计两端各装有一个针形阀，当玻璃管发生意外事故而破碎时，针形阀在容器压力作用下自动关闭，以防容器内介质继续外流。HG5-G玻璃管液位计等同于原化工部标准定型产品HG21592-95《玻璃管液位计》。


技术指标
公称长度 (L)：500 ～1400 mm
透光长度(L0)：350 ～1250 mm
zui高工作压力：0.6  1.0  1.6 MPa
zui高工作温度：≤200 ℃(PP除外)
连接法兰尺寸：DN20
针形阀的自动关闭压力： > 0.2 MPa
玻璃管技术标准： QB776-80《液位计用玻璃板和玻璃管》
注：   如有特殊要求可在订货时提出。

HG5玻璃管液位计规格与基本参数

公称长度L (mm)	透光长度L0(mm)	其它
		A	B	R
500	350	90	22	20
600	450
700	550
800	650
900	750
1000	850
1100	950
1200	1050
1300	1150
1400	1250

材料分类

序号	名称	材料
		I	II	III
1	玻璃管	BSi	BSi	BSi
2	标尺	LF21	LF21	PP
3	针型阀	20	1Cr18Ni9Ti	PP
4	保护套	A3	1Cr18Ni9Ti	PP

安装说明
公称长度(L)
允许公差：≤1/1000(全长≤3mm)
法兰中心连接线铅垂度：≤4/1000
法兰连接孔分布形状：正方形 □
蒸气接口尺寸：M16×1.5(内螺纹)
zui高蒸气压力：0.6MPa

订货须知：
一、① HG5-G玻璃管液位计产品名称与型号② HG5-G玻璃管液位计长度与口径③ HG5-G玻璃管液位计是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定良科阀门公司的HG5-G玻璃管液位计型号，请按 HG5-G玻璃管液位计型号直接向我司销售部订购。
