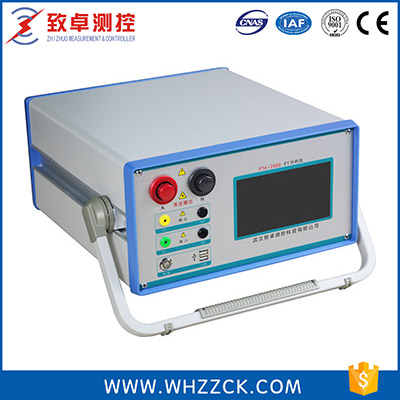

PTA-2000 便携式电压互感器分析仪

PTA-2000 便携式电压互感器分析仪是在传统基于调压器、升压器、串联谐振的互感器伏安特性变比性误差分析综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革PT测试仪器。http://www.whzzck.com/PTA-2000/

    武汉市致卓测控科技有限公司(http://www.whzzck.com)源于华中理工大学电气自动化研究所（2001年）与华中科技大学数字化装备与技术国家重点实验室（2006年），2008年出于项目成果转化与推广的需要进行人员重组，成立武汉致卓测控科技有限公司。公司位于武汉东湖新技术开发区，专注从事高压试验设备和检测仪器仪表研发和制造。
    产品主要用于电力系统的设备研发生产、建设、发电、输变电和配电相关工作，广泛应用在电力、水利、石油、铁路、矿山和化工等行业。
    “分享科技，致力卓越”一直是公司发展宗旨，立足于华中科技大学的强大研发团队，加强与武汉高压研究所高压实验室和计量中心的紧密合作，公司不断推出新产品和产品升级换代，获得多项国家专利；严格控制生产质量，致力于为客户提供卓越的产品。
    “携手并进，共享双赢” 的经营理念构筑了与客户及行业同伴合作的平台，形成了“分享科技，致力卓越”的核心竞争优势，以科技以优质产品和专业化服务提升客户价值，与客户携手奋进，共创未来。

一、便携式电压互感器分析仪产品简介：

    PTA-2000 便携式电压互感器分析仪是在传统基于调压器、升压器、串联谐振的互感器伏安特性变比性误差分析综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革PT测试仪器。装置采用高性能DSP+FPGA以及的ARM工控机、的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在处于较高水平，是电力行业用于互感器的专业测试仪器。



二、便携式电压互感器分析仪产品特性：

    1、单台仪器即可实现电压互感器的误差测试，无需谐振升压装置、标准电压互感器、负载箱、校验仪等设备，大大降低了现场校验误差的工作量。

    2、测试范围宽，能测试电压等级为6kV~800kV电磁式电压互感器。

    3、内部采用0.01级的标准电压互感器，采用测差法测试互感器的低压误差，采用异频测试技术，折算50Hz时PT的非线性误差，终得到互感器的误差。仪器的测试等级可达到0.05级。测试过程中，zui大产生不超过3kV的测试电压，保证现场测试的安全性。

    4、测试接线简单，操作简单易学，只需根据引导提示操作即可轻松完成互感器校验工作大大提高了测试效率。测试时间短，少于5分钟。

    5、采用的软件算法，测量数据的准确性进一步提高具有智能判断外接线状况，提示接线错误、变比、性错误等。

    6、自动对测试数据进行化整，并判断是否超差，超差数据使用反黑显示，对互感器的数据特性直观明了。

    7、大规模存贮器可存储现场测试数据多达10000条。

    8、采用铝型材机箱，具备良好的抗干扰性，并且保障现场高压试验时的操作人员安全和设备安全。

    9、采用高分辨率大尺寸8寸真彩色液晶显示，户外强光下清晰显示，带有触摸屏辅助操作，简单快捷；全中文显示操作，通俗易懂。

 伏安特性测试仪

三、便携式电压互感器分析仪技术参数：

规格型号		PTA-2000
测试用途		PT：励磁特性、变比、性、二次绕组电阻等测试要求。
工作电源	输入电压	185Vac～250Vac
	允许输入电压	85Vac～264Vac
	频    率	50/60Hz
	允许频率	45Hz～65Hz
	输入功率	800VA
	接    头	标准交流插口60320
PT变比 准确度	变比1～350	0.03%(典型值)
	变比350～1100	0.05%(典型值)
	变比＞1100	0.07%(典型值)
相位测量	分 辨 率	0.01min
	准 确 度	2min
二次绕组 电阻测量	范    围	0Ω～500Ω
	分 辨 率	1mΩ
	准 确 度	0.5%±2mΩ(保证值)
交流负载 测量	范    围	0VA～1000VA
	分 辨 率	0.01VA
	准 确 度	0.5%±0.05VA
输    出	低压输出	0～120V rms，电流：12A（峰值）功率：600VA
	高压输出	0～3000V
环境条件	运行温度	-10℃～+50℃
	存储温度	-25℃～+70℃
	相对湿度	5%～95%，不结露
物理特性	尺    寸	365×290×155mm3
	重    量	≈10kg(不包括附件)

电压互感器分析仪：/PTA-2000/
