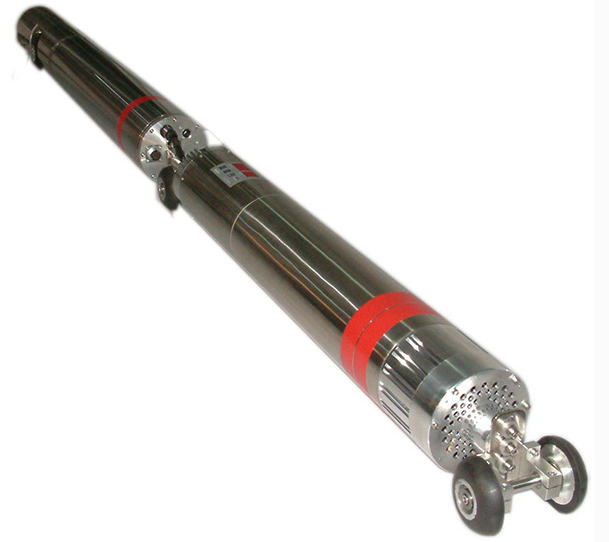

RDX-159/219/325/377/426 管道爬行X射线探伤机

丹东荣华RDX系列管道爬行X射线探伤机、X射线管道爬行器是在管道敷设工程中对管道对接焊缝进行全向X光片拍摄的设备。用一个牵引小车将周向X射线探伤机带入管道内部，当射线机的射线发射窗口对准焊缝位置时，通过遥控，使射线机按照设定的曝光电压和曝光时间对管道对接焊缝进行曝光。

丹东荣华射线仪器仪表有限公司(原丹东仪表元件厂、丹东射线仪器(集团)股份有限公司仪表元件厂)是中国射线仪器科研和生产基地。自一九六四年，我们就开始制造射线仪器，研制成功中国第一只工业用X射线管，四十年来不断发展壮大，并于二OO一年八月通过ISO9002国际质量管理体系认证。持续创新的先进技术、无可比拟的专业经验和客户导向的经营理念确保公司业务在所从事的领域内领先于国内。
丹东荣华技术力量雄厚、生产及检测设备先进、员工素质一流，产品水平保持国内领先或达到国际先进水平，产品应用覆盖工业、医用、科研等诸多领域。
丹东荣华主要产品有：X射线管、携带式X射线探伤机、移动式X射线探伤机、X射线定向仪、X射线衍射仪共五大类，其中X射线仪器共四十三个规格，X射线管共六十七个规格。
丹东荣华具备技术研发条件及能力，一直致力于用不断创新来谋求发展，愿意把优良产品和优质服务呈现给用户，保证用户百分之百满意。
丹东荣华充分利用丹东“沿海、沿边、沿江”的有利条件，愿意广泛吸纳国内外资金、技术、人才，与天下贵客携手合作，共创我们美好的未来。

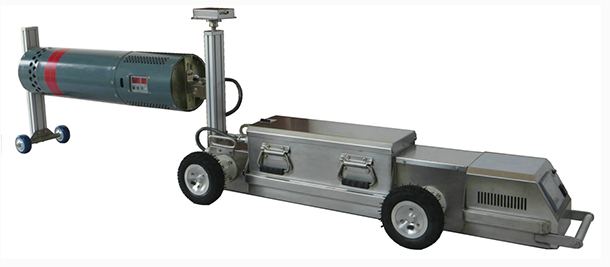

 丹东荣华RDX系列管道爬行X射线探伤机、X射线管道爬行器是在管道敷设工程中对管道对接焊缝进行全向X光片拍摄的设备。丹东荣华RDX系列管道爬行X射线探伤机用一个牵引小车将周向X射线探伤机带入管道内部，当射线机的射线发射窗口对准焊缝位置时，通过遥控，使射线机按照设定的曝光电压和曝光时间对管道对接焊缝进行曝光。丹东荣华RDX系列管道爬行X射线探伤机由于采用周向Ｘ射线探伤机在管道内部中心曝光，焦距短、单壁投影，一次曝光即可完成整道焊口的曝光，同定向射线机在外部双壁投影的方法相比，工作效率能够提高几十倍。爬行器在管道内部的运动，由管道外部的指令源或无线电控制箱进行控制，以完成前进、后退、停止、曝光等动作。

型  号	RDX-159	RDX-219	RDX-325	RDX-377	RDX-426
使用环境温度	-25°～70°	-25°～70°	-25°～70°	-25°～70°	-25°～70°
使用环境湿度	＜85%	＜85%	＜85%	＜85%	＜85%
爬行速度 (m/min)	8-12	8-15	10-18	10-18	10-18
往返爬行距离 (m)	4000	4000	5000	5000	5000
适用管径范围(mm)	159-426 (6"-16")	219-426 (8"-16")	325-800 (12"-32")	377-1200 (14"-48")	426-1200 (16"-48")
定位精度（mm)	± 3	± 3	± 3	± 3	± 3
爬坡度	17°	17°	35°	35°	35°
转弯半径	6D	6D	6D	6D	6D
电机功率（W）	36V 200W	60V 400W	60V 400W	60V 400W	60V 400W
定位方式	磁介质定位	磁介质定位	磁介质定位	磁介质定位	磁介质定位
定位控制厚度(mm)	25	25	25	25	25
驱动方式	双驱	双驱	四驱	四驱	四驱
管电压zui大输出（kvp)	160	180	200	250	300
管电流zui大输出(mA)	3	3	3	3	3
X射线管焦点尺(mm)	0.5×4.0	0.5×4.0	0.5×4.0	0.5×4.0	0.5×4.0
穿透厚度（A3钢）（mm）	24	28	30	35	40
单次曝光时间（秒）	1-300	1-300	1-300	1-300	1-300
总曝光时间(分钟)	70	80	80	60	60
运动电池能量(锂)	10AH	10AH	10AH	10AH	1H
曝光电池能量(锂)	60V 10AH	60V 20AH	60V 20AH	110V 10AH	110V 16AH
射线辐射角度	40°×360°	40°×360°	40°×360°	40°×360°	40°×360°
车体尺寸(mm)	Φ127×1200	Φ159×1200	230×210×1150	230×210×1150	230×210×1150
车体重量(kg)	40	45	39	39	39
射线机尺寸（mm)	Φ120×800	Φ159×700	Φ190×750	Φ220×800	Φ240×900
射线机重量（kg)	15	20	20	30	35
电池箱尺寸（mm)			465×180×170	465×180×190	465×180×200
电池箱重量（kg)			26	26	26
设备总长度（mm)	2100	2100	2350	2400	2500
设备总重量（kg)	60	70	90	100	105
