BJAS 波纹板汽水分离器

波纹板汽水分离器,立式分离器,卧式分离器本产品zui高分离效率（干燥度可达到 98 % ）zui低压降（约为千分之五）；对蒸汽中含有空气的情况，汽水分离器上部设计了排空气口

上海勃杰阀门有限公司(简称:勃杰阀门)座落于国际化大都市--上海,是专门从事水处理技术和给排水技术研究、设备开发、生产销售、工程建设、技术服务、引进推广国际先进技术和设备的高科技环保企业。勃杰阀门拥有雄厚的技术创新力量，技术产业化水平高，检测装备全；产品质量性能稳定，工艺精堪。公司密切接触用户，了解产品质量，以求产品质量及售后服务体系与市场完美结合。

公司生产的产品有：电子水处理器(电子除垢仪)、强磁水处理器、离子棒水处理器、刷式清洗过滤器、全自动(吸式/刷式)清洗过滤器、全自动反冲洗排污过滤器、全程水处理器、旋流除砂器、不锈钢稳流罐、无负压供水设备、气\电动阀门、调节阀等工业阀门。勃杰电子除垢仪、强磁水处理器、自清洗过滤器在中央空调、工业循环水及供水管道系统、杀菌灭藻方面的应用由于效果显著、节能环保而倍受用户推颂，得到了广泛的应用。该产品己覆盖华北、西北、东北、中南、西南二十几个省市，并成为国内知名品牌配套产品。

我们以“立足科技、服务社会”为创建思想,奉行 “以人为本、诚信经营、科技创新”的经营理念，不断提高完善管理水平和售后服务体系,是本公司一贯的坚持，客户的支持和信赖是我们不断向前的动力！

勃杰阀门欢迎新老客户，竭诚合作、互利互惠、共同发展。

波纹板汽水分离器,立式分离器,卧式分离器说明：
       BJAS汽水分离器是挡板式分离器用于分离蒸汽、压缩空气及其它气体系统中内含的液滴，配上热套可提高分离器的工作性能。
●波纹板汽水分离器,立式分离器,卧式分离器工作原理：
当大量含水的蒸汽进入汽水分离器，并在其中以离心向下倾斜式运动，夹带的水份由于速度的降低而被分离出来。被分离出来的液体流入下部经疏水阀排出体外，干燥清洁的蒸汽从分离器出口排出。
波纹板汽水分离器,立式分离器,卧式分离器特点：
本产品zui高分离效率（干燥度可达到 98 % ）zui低压降（约为千分之五）；对蒸汽中含有空气的情况，汽水分离器上部设计了排空气口。
型号 材质 压力等级 口径（mm） 连接方式
BJAS7 不锈钢/碳钢 PN16 DN15-150 法兰
不锈钢/碳钢 PN16 DN200-350 法兰
工作原理:
离心式气液分离器的工作原理：大量含水的蒸汽或压缩空气进入汽水分离器，并在其中以离心向下倾斜式运动；夹带的水份由于速度降低而被分离出来；被分离的液体流经自动疏水阀排出，干燥清洁的蒸汽从分离器出口排出。
挡板式气液分离器的工作原理：通过五级分离—降速、离心、碰撞、变向、凝聚等原理，除去介质中的液态水份，达到净化的作用。常安置在后冷却器的后面。
离心加挡板式气液分离器的工作原理：主要应用在介质压力比较低，工况要求系统压降小的情况，比如甲烷气体的过滤，因为其压力通常不高，单一的离心式或挡板式不能达到处理效果
●气液分离器技术参数:
设计压力 1．6MPa
水压试验压力 2．25 MPa
设计温度 80℃
腐蚀裕度 1mm
分离效率 99%
材料 Q235-B

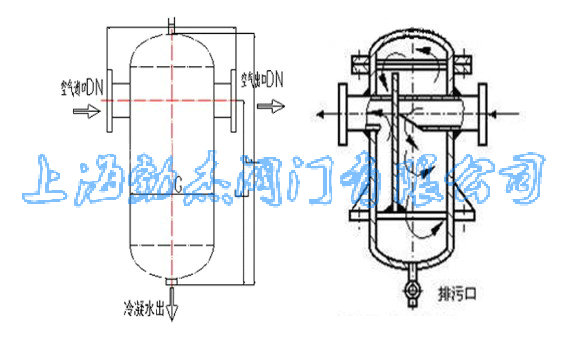

规格	设计压力（MPa）	外型尺寸										重量（Kg）	容量（L）
		A	B	C	D	E	F	G	H	J	K
DN15	1.6	350	200	450	108	120	1/2	1/2”	121	148	30	11	2
DN20	1.6	350	200	450	108	120	1/2	1/2”	121	148	30	12	2
DN25	1.6	350	220	500	159	120	1/2	1/2”	95	213	30	20	6
DN32	1.6	350	220	500	159	120	1/2	1/2”	95	213	30	22	6
DN40	1.6	360	220	500	159	120	1/2	3/4”	100	213	30	23	6
DN50	1	420	252	638	219	159	1”	3/4”	100	263	30	40	18
DN65	1.6	420	252	638	219	159	1”	3/4”	100	263	30	47	18
	2.5	420	252	638	219	159	1”	3/4”	100	263	30	49	18
DN80	1.6	523	332	735	273	145	2”	3/4”	125	368	30	80	33
	2.5	523	332	735	273	145	2”	3/4”	125	368	30	88	33
DN100	1.6	574	337	795	324	163	2”	3/4”	125	384	40	98	51
	2.5	574	337	795	324	163	2”	3/4”	150	384	40	106	51
DN125	1.6	656	310	843	356	230	2”	3/4”	150	416	44	115	67
	3	656	310	843	356	230	2”	3/4”	150	416	44	134	67
DN150	1.6	706	347	935	406	246	2”	3/4”	150	466	60	154	96
	3	706	347	935	406	246	2”	3/4”	150	466	60	172	96
DN200	0.6	850	460	1200	500	372	2”	2”	175	560	60	275	185
	1.6	850	460	1200	500	372	2”	2”	175	560	60	280	185
	3	850	459	1200	500	372	2”	2”	175	568	60	280	230
DN250	0.6	950	615	1580	600	530	2”	2”	175	688	72	475	333
	1.6	950	615	1580	600	530	2”	2”	175	688	72	475	333
	3	960	615	1580	600	530	2”	2”	175	698	72	475	333
DN300	0.6	1000	740	1700	600	540	2”	2”	200	688	72	500	330
	1.6	1000	740	1700	610	540	2”	2”	200	688	72	500	330
	3	1010	740	1700	610	540	2”	2”	200	698	72	500	330
DN350	0.6/1.6/3.0	1100	754	1800	700	525	2”	2”	200	816	72	550	537
DN150	1.6	970	490	1260	620	372	2”	2”	175	764	72	303	290
DN250	1.6	1175	615	1500	824	440	2”	2”	175	980	108	630	535
