HQPB-16-02 混气配比控制柜

广州灵帕 混气配比控制柜HQPB-16-02：研发、降低成本的氦-氮混气检漏

广州灵帕机电科技有限公司是一家新兴的高科技公司，深耕真空行业20年，专业从事真空、检漏领域的产品应用开发，有较强的真空理论基础和丰富的实践经验。熟悉真空获得和检漏在各工业领域的应用，拥有管理完善、技术成熟，经验丰富的团队，可为真空应用、真空检漏领域的客户提供满意的产品和服务。

本公司自主研发的自动化电池盖板检漏系统，使用机器人自动完成，不需任何人工干预，为锂电池生产厂家大大提高了效率，减少运营成本。

凭借在真空和氦检漏领域扎实的技术基础、丰富的专业知识和多年的应用经验，我司成功设计了管板式换热器氦检漏系统专用的多芯电气动夹具，这一具有独自知识产权的技术已成功地应用在对检漏要求极高的领域，完成了多个蒸发器管板焊缝的检漏任务，大大提高了生产效率。

在太阳能应用领域，我司工程师具备硅单晶生长、硅多晶铸锭的技术背景，熟悉硅晶体生长工艺，早在2006年，公司参与了国内用于金属硅提纯炉的设计，设计中将世界品牌德国莱宝的单级旋片泵和罗茨泵组成的真空机组应用在多晶硅提纯、铸锭领域，并成为德国莱宝真空产品在多晶铸锭领域的代理商。

本公司是 Inficon 和 Leybold zui信任的合作伙伴。

广州灵帕 混气配比控制柜HQPB-16-02：

广州灵帕机电科技有限公司研发的氦-氮配比控制柜，为广大用户大大降低了成本。

广州灵帕 混气配比控制柜HQPB-16-02：

氦气-氮气混气配比控制柜操作说明：

一、概述

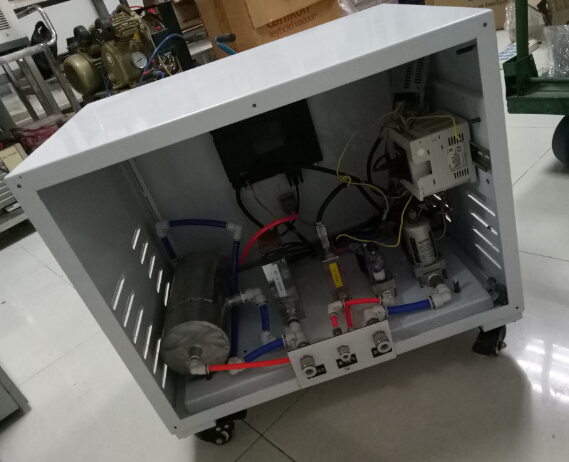

氦气-氮气混气配比控制柜，型号：HQPB-16-02 系列主要由氦气、氮气流量控制器、PLC控制器、操作面板（触摸屏）电磁阀等部件组成。气源采用瓶装氮气和氦气，按设定的浓度和出口流量，全自动输出混合均匀的氦-氮混合气。

二、技术规格

1、工作电源：AC 220V
2、气源：瓶装的氮气和氦气，减压阀设置的输出压力为0.3Mpa
3、氮气流量：200SLM，氦气流量：40SLM
4、触摸屏操作界面可设定混合气出口流量和氦气-氮气混合浓度。混气出口流量设置了上限       200SLM，设定氦气浓度时注意不要超过氦气流量上限-40SLM，在上述的额定范围内，混气出口流量和氦浓度数值可调。
5、 氮气进口（ø12）、氦气进口（ø8）、混合气出口（ø12）
6、 尺寸：570*40*510mm，带四个脚轮

三、操作

1、混气柜后面板有三个孔：氮气进口、氦气进口、混合气出口，分别连接相应气管。氦气、氮气进气压力不超过0.3MPa.

2、接通电源。电源开关在左侧面板上。

3、在触摸屏流量图上，设定出口流量（值200SLM）和氦气浓度。注意：氦气浓度值40SLM，当出口流量设为值200SLM时，氦浓度20%，出口流量降低时可提高氦浓度。

4、氦气氮气两个通道上分别有电磁阀，并联连接，在触摸屏上可手动控制开启/关闭。红色-开关，绿色-开启。手动开启后，混气按设定自动进行。

5、流量不足时，操作界面上有报警灯闪烁。出口流量和浓度设定值变化时，报警灯会有瞬间闪烁。如持续闪烁，则考虑气瓶内气体不足，需要换气瓶。

6、可考虑外加额外储气罐，视具体应用。浓度变化时，储气罐气体排空后再储气。

广州灵帕 混气配比控制柜HQPB-16-02：

广州灵帕机电科技有限公司是一家新兴的高科技公司，深耕真空行业20年，专业从事真空、检漏领域的产品应用开发，有较强的真空理论基础和丰富的实践经验。熟悉真空获得和检漏在各工业领域的应用，拥有管理完善、技术成熟，经验丰富的团队，可为真空应用、真空检漏领域的客户提供满意的产品和服务。

本公司研发的自动化电池盖板检漏系统，使用机器人自动完成，不需任何人工干预，为锂电池生产厂家大大提高了效率，减少运营成本。

凭借在真空和氦检漏领域扎实的技术基础、丰富的专业知识和多年的应用经验，我司成功设计了管板式换热器氦检漏系统专用的多芯电气动夹具，获得发明（ZL201010216901.6），这一具有知识产权的技术已成功地应用在对检漏要求高的领域，完成了多个蒸发器管板焊缝的检漏任务，大大提高了生产效率。
