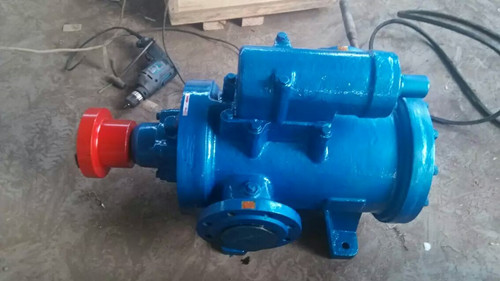

3G42X4-46 螺杆泵

3G型螺杆泵输出压力是根据衬套级数即衬套的导程数来确定：1级3G型螺杆泵：工作压力为0.6 MPa。2级3G型螺杆泵：工作压力为1.2 MPa。4级3G型螺杆泵：工作压力为2.4 MPa。

沧州宏润泵业有限公司是一家集研发、设计、制造、销售和综合服务为一体的专业化新型泵业公司，位于中国汽车模具之乡，铸造名城——泊头市104国道东刘八里工业区，我公司资金雄厚，地处北京、天津、石家庄、济南四大城市的交汇处，紧邻天津滨海新区、京唐经济圈内、环渤海经济带中、既可接受京津的辐射，又能在长三角、京津唐经济圈产业互助中受益，及京沪高速公路纵贯全境。

公司主营产品：圆弧齿轮泵、齿轮油泵、导热油泵、不锈钢泵、螺杆泵、高温泵、保温泵、离心泵、磁力泵、真空泵、转子泵、沥青泵、化工泵等产品，我公司产品规格齐全，性能可靠，质优价廉，赢得了广大客户的信赖，产品行销全国各地，广泛应用于石油、化工、船舶、电力、粮油、食品、医药、建材、冶金及国防科研等行业。

我公司始终恪守“质量第一、信誉第一、诚信为本，服务优质”的经营理念，关注顾客的需求和期望，齿轮泵业愿以优质的产品，完善的服务和良好的信誉为用户服务，“用户的满意”是我们的最终目标，我们将以高品质的产品迎接市场的竞争与挑战。我公司于2013年首创4S油泵检测手段，在产品质量上面又取得了长足的进展。时间将做出保证：“我们值得信赖”。

本着“依靠科技、尊重人才、求真务实、开拓创新”的发展理念，依附“以科技为先导，以质量求生存，以诚信占市场，以产品求发展”的企业宗旨，不断创新提高，积极开拓进取，为广大用户提供性能更好、质量更高的新产品，我公司全体员工将热情欢迎各界友人和新老用户光临指导，洽谈合作，携手共同发展，共创辉煌！

 产品介绍：

3G型螺杆泵输出压力是根据衬套级数即衬套的导程数来确定：

1级3G型螺杆泵：工作压力为0.6 MPa。

2级3G型螺杆泵：工作压力为1.2 MPa。

4级3G型螺杆泵：工作压力为2.4 MPa。

由于3G型螺杆泵输送介质情况不同，对于含有严重磨损性的介质，请参照表一选择衬套级主要是由固定在泵体中的衬套(泵缸)以及安插在泵缸中的主动螺杆和与其啮合的两根从动螺杆所组成。三根互相啮合的螺杆在泵缸内按每个导程形成为一个密封腔,造成吸排口之间的密封。 3G型螺杆泵工作时,由于两从动螺杆与主动螺杆左右对称啮合,故作用在主动螺杆上的径向力完全平衡,主动螺杆不承受弯曲负荷。从动螺杆所受径向力沿其整个长度都由泵缸衬套来支承,因此,不需要在外端另设轴承,基本上也不承受弯曲负荷。在运行中螺杆外圆表面和泵缸内壁之间形成的一层油膜,可防止金属之间的直接接触,使螺杆齿面的磨损大大减少。

工作原理及使用说明：

3G型螺杆是按迥转啮合容积式原理工作的泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6Mpa,扬程60m(清水),自吸高度一般在6m,适用于输送介质温度80℃以下(特殊要求可达150℃)。因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特点。其流量与转速成正比。传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。这种泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构简单,便于装拆。

3G型螺杆泵工作时,两端分别作用着液体的吸排压力,因此对螺杆要产生轴向推力。对于压差小于10千克力/cm2的小型泵,可以采用止推轴承。此外,还通过主动螺杆的中央油孔将高压油引入各螺杆轴套的底部,从而在螺杆下端产生一个与轴向推力方向相反的平衡推力。

3G型螺杆泵和其它容积泵一样,当泵的排出口完全封闭时,泵内的压力就会上升到使泵损坏或使电动机过载的危险程度。所以,在泵的吸排口处就必须设置安全阀。

3G型螺杆泵的轴封,通常采用机械轴封,并可根据工作压力的高低采取不同的形式。
