JJ-CSP 超声波流量计

超声波流量计的原理一、超声波流量计工作原理: 超声波在流动的流体中传播时就载上流体流速的信息。因此通过接收到的%D%A超声波就可以检测出流体的流速，从而换算成流量。超声脉冲穿过管道从一个传感器到达另一个传感器%D%A，就像一个渡船的船夫在横渡一条河。当气体不流动时，声脉冲以相同的速度（声速，C）在两个

  江苏金捷自动化仪表有限公司主要从事流量计行业，主要产品有：智能电磁流量计、V锥流量计、旋进旋涡流量计、超声波流量计、涡街流量计、标准孔板流量计、自控温伴热电缆、耐高温电缆、便携式干式温度校验炉、阿牛巴流量计、涡轮流量计、转子流量计等流量计，以及压力校验仪等校验仪表。

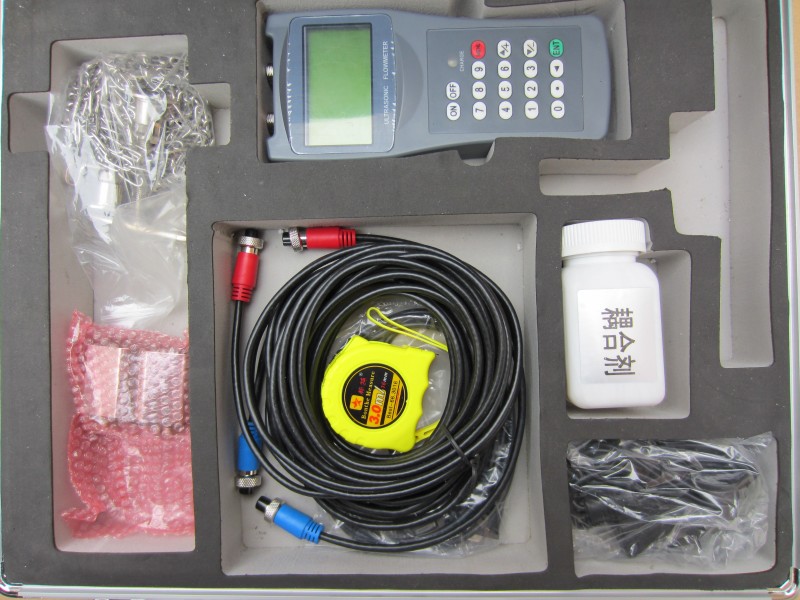

欢迎选购金捷牌仪表抗震动，耐高温安装方便。咨询 超声波流量计以速度差法为原理，测量圆管内液体流量，流体的流速与超声波顺流和逆流传播的时间差成正比。此外还可以用时差法、频差法等。具有稳定性好，零点漂移小。测量精度高，量程比宽（流速范围：0.01~12m/s）抗干扰能力强等特点。采用了数字发射、数字接收、数字分析、数字输出等的微功耗数字化设计技术，计量准确、运行可靠、更适于工业现场的需求。转换器【主机】形式有：壁挂式转换器、盘装式转换器、一体式转换器；超声波流量计传感器形式有：插入式传感器、管段式传感器、外夹式传感器。 特 点： ● 微功耗、数字化设计。采用微功耗硬件及软件设计，对超声波信号进行数字发射、数字接收和数字分析，达到了的数字化设计，整机功耗小于0.3W。电池供电型整机功耗只有0.2mW。 ● 具有的计量和管理功能。在软件设计上采用的分析和计算技术，保证准确的计量功能。另外设计了的管理功能，该系列仪表能在任何时间查阅前十年任何时候的仪表运行数据。 ● 灵活的维护性能。采用换向自适应技术，使该系列仪表能够自动消除测量过程的零点误差，并能够在维修过程中任意更换转换器和传感器，不影响测量准确度。 ● 汉字化技术。仪表的数据输入和测量过程显示全部汉字化，使操作者不使用说明书即可操作。 ●陶瓷传感器，金属合金粘合剂。强度高，耐磨损，耐腐蚀，不易结垢。特别适合于高温，高腐蚀性液体的测量。使用金属粘合剂，粘结更加牢固，使用温度可达160度，特别适用于声传感器，是传感器的工程实用性大大提高。 分 类： ● 插入式超声波流量计：使用我公司专用钻孔装置可不停产安装和维护。一般为单声道测量，为了提高测量准确度，可选择三声道。 ●管段式超声波流量计：需切开管路安装，但以后的维护可不停产。可选择单声道或三声道传感器。 ● 外夹式超声波流量计：能够完成固定和移动测量。采用专用耦合剂（室温固化的硅橡胶或高温长链聚合油脂）安装，安装时不损坏管路。 ●便携式超声波流量计：便携使用，内置可充电锂电池，适合移动测量，配接磁性传感器。 ●手持式超声波流量计：体积小，重量轻，内置可充电锂电池，手持使用，配接磁性传感器。 ●防爆型超声波流量计：用于爆炸性环境液体流量测量，我防爆兼本安型。即：转换器为防爆型，传感器为本质安全型。 主要技术指标： 插入式超声波流量计 管段式超声波流量计 外夹式超声波流量计 管径范围(mm) DN80-4000 DN20-2000 DN20-4000 流速范围（m/s） 0.01～12 准确度（%） 单声道 双声道 三声道 单声道 双声道 三声道 1.5 1.0 1.0 0.5 1.0（校正0.5） 0.5 0.5 测量介质 饮用水、河水、海水、地下水、冷却水、高温水、污水、润滑油、柴油、燃油、化工液体、其他均质流体 管道材质 金属（如碳钢、铸铁、不锈钢、铝等）非金属材质（如PVC,有机玻璃等） 管衬材质 玻璃钢、沙浆、橡胶等 信号输出 1、4-20mA：阻抗小于800Ω，光电隔离，准确度0.1%。 2、累计脉冲输出：光电隔离，无源开路输出，传输距离小于500m。 3、RS-485:光电隔离，波特率可选择，传输距离大于1.6Km. 4、打印机：RS-232串口模式。打印机为选配件。 5、M-BUS. 键 盘 2×8汉字键盘 显示器 2×10汉字显示或英文显示 测量功能 显示瞬时流量、瞬时流速、正累计流量、负累计流量、净累计流量、累计运行时间、瞬时供热量、累计共热量、断电时间等。 数据存贮 可存贮前720小时，前365天，前36个月和前十年的测量数据，包括瞬时流量、累计流量、断电时间等。 环境温度 转换器：-10～45℃（特殊环境请说明） 传感器：-40～+60℃（常温型） -40～+160℃(高温型) 传感器材质 不锈钢和陶瓷 不锈钢和普通碳钢 常温型为尼龙高温型为合金铝 传感器承压能力 管内部分压力小于4.5MPa DN20～700mm小于2.5MPa DN800～2000mm小于1.6MPa 与管道内压力无关建议不浸水工作 传感器防护等级 IP68 转换器防护等级【主机】 壁挂式转换器：IP65 　盘装式转换器：IP52 　一体式转换器：IP67 防爆等级 EXdⅡBT6 传感器电缆长度 < 500m < 500m < 300m 传感器电缆型号 专用电缆SEYV-75-2(直径7mm)，越短越好，减少干扰，也可以加长到300m若长要加粗电缆 工作电源 AC220V, DC12～36V 0.8A (可选) 转换器外形尺寸 壁挂式：213×185×107mm 盘装式：160×80×250mm 一体式：185×140×100mm 传感器外形尺寸 220×?20(杆部)×?50（连接部)mm 见管段传感器数据表 60×40×35mm 转换器重量 壁挂式：1.2Kg　 盘装式：0.8Kg 　一体式：1.4Kg 传感器重量 0.7Kg/支 见管段传感器数据表 0.2Kg/支 热量测量功能 测量供热量、热损耗、入口温度、出口温度
