CQ 不锈钢磁力泵

CQ不锈钢磁力泵可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。CQ不锈钢磁力泵,不锈钢磁力泵价格,不锈钢磁力泵原理

上海希伦流体科技有限公司是一家集科研设计、机械制造、经济贸易于一体的现代化泵阀科技制造企业。
公司严格按照ISO9001国际质量体系进行管理，严把质量关，始终致力于科技和管理的不断创新，使企业走上了良性循环的规模化经营之路，公司拥有了一支专业的设计和技术研发队伍，形成了一套完整的生产管理、质量和营销管理体系，竭诚为广大客户提供优质的产品和完善的服务。
公司面对日趋激烈的市场竞争和全球经济一体化的严峻考验，始终坚持“以质取胜”的企业方针，恪守“以科技求发展、以质量求生存、以信誉求效益”企业理念，发扬“团结奋进，科技求新”企业精神，不懈努力，加倍奋斗，对产品进行不断创新。
公司主要泵类产品有隔膜泵，真空泵，排污泵，多级泵，离心泵，自吸泵，旋涡泵，螺杆泵，磁力泵，油泵，管道泵，化工泵，气压罐，供水设备等，阀门类产品有隔膜阀，疏水阀，水力控制阀，球阀，电磁阀，排气阀，过滤器，不锈钢阀门，锻钢阀门，蝶阀，阻火器，呼吸阀，闸阀，截止阀，止回阀，平衡阀，针型阀，刀型闸阀，减压阀，浆液阀等等。
公司产品被广泛应用于工厂严重污染废水排放、住宅区的污水排放、人防系统排水站、医院、农田灌溉、印染、设备冷却、食品、环保、化工、石油、制药、采矿、造纸、电厂、污水排放、煤油加工工业、钢铁工业、造船工业、陶瓷工业、制革工业，以及城市污水处理厂排水系统，市政工程，建筑工地等行业。
现在的希伦奉行"以质量取胜、以合理价格、以供货及时、及周到服务"的宗旨,不断开拓,以技术为核心、视质量为生命、以客户为朋友，竭诚为您提供性价比高的泵阀产品以及无微不至的服务。欢迎新老客户来厂考察或来函电洽谈业务，期望与您共创辉煌。

一、CQ不锈钢磁力泵产品概述：

CQ不锈钢磁力泵,不锈钢磁力泵价格,不锈钢磁力泵原理　　CQ型磁力驱动泵（简称磁力泵）是将水磁联轴器的工作原理应用于离心泵的新产品，设计合理，工艺、具有全密封、无泄漏、耐腐蚀等特点，其性能达到国外同类产品的水平。
磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使输送介质免受污染。
二、CQ不锈钢磁力泵产品特点：
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送，选用此泵则更为理想。

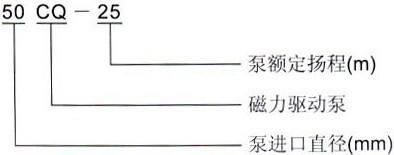

三、CQ不锈钢磁力泵型号意义：

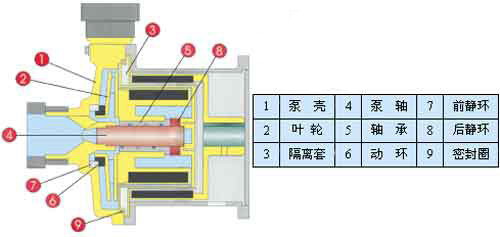

四、CQ不锈钢磁力泵结构图：

五、CQ不锈钢磁力泵性能参数：

型 号	口 径(mm)		扬 程	流 量	功 率	转 速	电 压	吸 程
	进 口	出 口	(m)	(L/min)	(kW)	(r/min)	(V)	(m)
8CQ-1.2	8	6	1.2	15	0.025	2800	220	2
10CQ-3	10	8	3	19	0.025	2800	220	2.5
14CQ-5	14	10	5	20	0.12	2800	380	3
16CQ-8	16	12	8	25	0.18	2800	380	3
20CQ-12	20	14	12	50	0.37	2800	380	4
25CQ-15	25	20	15	110	1.1	2800	380	4
32CQ-15	32	25	15	110	1.1	2800	380	4
32CQ-25	32	25	25	110	1.1	2800	380	4
40CQ-20	40	32	20	180	2.2	2800	380	7.5
40CQ-40	40	32	40	200	4	2800	380	8
50CQ-25	50	40	25	240	4	2800	380	8.3
50CQ-40	50	40	4	220	4	2800	380	7
50CQ-50	50	40	50	130	5.5	2800	380	8
65CQ-25	65	50	25	280	5.5	2800	380	7
65CQ-35	65	50	35	450	7.5	2800	380	6
80CQ-35	80	65	35	850	11	2800	380	7
80CQ-50	80	65	50	850	15	2800	380	7

六、CQ不锈钢磁力泵连接尺寸：

型号	A	B	C	D	E	F	G	H	J	a	K	M	N	机座螺孔	P	P1	Q	Q1	φ	φ1
08CQ-2	63	48	45	55	38	200	105	45	15	84	80	24	16	φ6							管子连接
10CQ-3	63	48	45	55	38	200	105	45	15	84	80	24	16	φ6
14CQ-5	90	71	95	107	53	270	120	56	16	130	130	37	18	φ7
16CQ-8	90	70	80	125	55	320	160	65	18	115	140	40	22	φ11
20CQ-12	100	80	105	130	59.5	340	160	73	18	130	160	65	26	φ12
25CQ-15	125	100	140	189.5	67.5	460	205	90		160	240	71.5		φ12	75	65	100	90	12	10	法兰连接
32CQ-15	125	100	140	189.5	67.5	460	205	90		160	240	71.5		φ12	90	75	120	100	12	10
32CQ-25	125	100	140	189.5	67.5	460	230	90		160	260	85		φ12	90	75	120	100	12	10
40CQ-20	140	120	155	235	75	545	220	100		180	290	78.5		φ12	100	90	130	120	14	14
40CQ-32	190	140	190	271	80	620	260	112		245	336	91		φ12	100	90	130	120	14	14
50CQ-25	190	140	190	271	80	620	260	112		245	336	91		φ12	110	100	140	130	14	14
50CQ-40	190	140	190	271	80	620	260	112		245	336	91		φ12	110	100	140	130	14	14
65CQ-25	216	140	200	305	90	695	300	132		280	350	91		φ12	130	110	160	140	14	14
65CQ-35	216	140	200	360	76	720	292	120		280	350	90		φ12	130	110	160	140	14	14
80CQ-35	254	210				890		160						φ12					14	14
80CQ-50	254	210				890		160						φ12					14	14

七、CQ不锈钢磁力泵安装和使用：
1、磁力泵应水平安装，不宜竖立，塑料泵不得承受管路重量，对于特殊垂直安装的场合，电机务必朝上。
2、当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配底阀
3、泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。
4、查电机旋转方向是否与磁力泵转向标记一致.
5、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度.
6、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门.
八、CQ不锈钢磁力泵使用注意事项：
1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以禁止空运转，同时避免在工作中途停电后再启动时所造成载时空载运转。
2、当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配底阀
3、泵使用中环境应小于40℃、电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内。工程塑料泵的使用温度＜60℃，金属泵的使用温度小于100℃，输送吸入压力不大
于0.2MPa，zui大工作压力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬颗料和纤维的液体。
5、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。
6、磁力泵运行500小时后，应拆轴承和端面动环的磨损情况若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时，应更
换轴承和轴向动环。
九、CQ不锈钢磁力泵故障与排除方法：
