MT200 超声波测厚仪

超声波测厚仪MT200

1、概述
MT200仪器是智能型超声波测厚仪，采用新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行厚度测量，监测它们在使用过冲中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精确测量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域

2、技术参数：
测量范围：0.75-300mm（钢）.
显示精度：0.01mm
测量误差：1 mm～10 mm :±0.05mm 10mm～200mm :（±0.5%H+0.1）mm
管道测量下限（钢）：Φ20mm×2.0mm
测量周期：2次/ 秒
测量频率：5MHz
声速范围：1000-9999m/s
显示：4位半数字LCD显示，带冷光源照明显示
零位调整：探头放在测厚仪试块上按键自动调零
线性校正：微处理器程序自动线性校正（即V Path 自动补偿）
报警功能：可设置限界，对限界外的测量值能自动蜂鸣报警
工作电压：3V（2节AA尺寸碱性电池串联）
关闭：连续2分钟无动作自动关闭，有开关按钮
显示内容：厚度值、耦合状态、电量状态，可显示CAL标定状态、声速
外形尺寸：132 X 76.2 mm
整机重量：345g

3、主要功能
1、适合测量金属（如钢、铸铁、铝、铜等）、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度；
2、 可配备多种不同频率、不同晶片尺寸的探头使用；
3、 具有探头零点校准、两点校准功能, 可对系统误差进行自动修正；
4、 已知厚度可以反测声速，以提高测量精度；
5、 具有单点测厚和扫描测厚两种测厚工作模式；
6、 可预先设置厚度值上、下限，超出范围自动报警；
7、 具有耦合状态提示功能；
8、 有EL背光显示，方便在光线昏暗环境中使用；
9、 有剩余电量指示功能，可实时显示电池剩余电量；
10、 具有自动休眠、自动关机等节电功能；
11、 带有RS232接口，可以方便、快捷地与PC机进行数据交换和参数设定。可以连接到微型打印机（厂家型号）打印测量报告。
12、 可选择配备微机软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告等丰富功能；
13、 密封的金属外壳，小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰；

4、工作原理
本超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，精确地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。

式中：

周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。

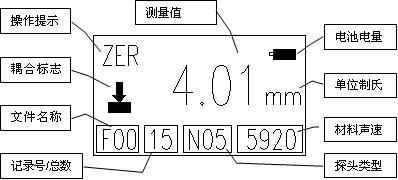

7、主显示界面

仪器开机后会自动进入主显示界面，如下图所示：

主显示界面说明

电池电量：电池电量显示

耦合标志：探头与被测工件的耦合状态

操作提示：当前正在进行的操作或工作模式（FIL:文件选择； 号MEM：读取已存储的数据； PRB： 选择探头类型； VEL： 设置声速; CAL： 声速校准状态； DPC： 两点校准状态； ZER：探头校零）

文件名称：当前文件名称

记录号/总数：当前记录编号/当前文件中的记录总数（当该项目处于选择状态时显示的是当前记录编号；当该项目未被选择显示的是当前文件中的记录总数）

探头类型：探头类型设置

材料声速：材料声速设置

测 量 值：厚度测量值。如显示表示超过转换或测量范围，表示低于转换或测量范围。

单位制式：单位制式设置，公制（mm）或者英制（inch）
