JDS8-24 JDS剪断销信号装置水电水轮机线路保护装置

JDS剪断销信号装置采用单片机智能控制,采集24路剪断销信号器的信号.当水轮机某个剪断销信号器剪断时,其中信号器销体及导线同时被剪断,装置上液晶显示出是第几路信号器剪断及总共报警路数,同时继电器动作,并将数据经RS485接口远传。

 西安蓝田恒远水电设备有限公司是从事水电设备领域、发电站自动化监测元件的开发、生产、销售、服务于一体的行业自动化新技术专业化生产厂家，并通ISO9001质量管理体系认证。公司本着“求真、创新、高效"的企业理念,不断创新严格管理稳步发展,逐步实现着“为行业服务对社会负责发展"的企业目标。自成立以来，西安蓝田恒远水电设备有限公司始终坚持以人为本，以创新为发展动力，秉承“信誉第一，质量至上”的经营理念，争创市场一流品牌。公司博采国内外先进技术,研制出适合我国各种环境下的产品,公司设备覆盖了水电行业的基础自动化执行元件、自动化监测元件、仪表、仪器、极其各种阀门设备,辅机控制系统装置上百种规格。我公司一如既往庄重的承诺:产品保质期为三年,期间有任何质量问题保修、保换、保退、及时为用户提供配件,备品及技术支持,48小时内赶到现场。公司加强质量管理,提高技术工艺水平,力争以国际先进产品的质量性能优惠的价格为客户服务。

产品目录:

执行控制元件

1. BQZB板式球阀型自动补气装置  JLK导叶主令位置开关  SZF双向供水转阀  2、LSQ全自动滤水器  3、B302-2自动补气 4、QZB球阀型自动补气装置 ZJX-3剪断销信号装置  CJX-KJX-JX剪断销信号器 5、3KH-V自动补气装置 6、DPW-DYW电磁配压阀 7、DCF23电磁空气阀  8、JZF集成制动阀组 9、ZBF22Q小口径二位二通自保持球阀  10、ZBF22QS二位二通双动自保持球阀 11、ZBF23QS二位三通双动自保持球阀 12、ZBF24QS二位四通双动自保持球阀 13、ZBF22D自保持蝶阀  14、DCF22B二位二通电磁阀 15、SGP集成事故配压阀 16、CGP插装式高压事故配压阀  17、HCV组合式重锤卸荷阀  18、LBF两段关闭阀  19、SFD事故配压分段关闭装置  20、QHF油源切换阀  21、JXB机械液压过速保护装置  22、UXJ磁翻板液位计  23、SLX示流信号器 25、ZLB主令控制变送器  26、DWG导叶位置开关   27、JTK记忆型可调整液位开关  28、YKJ浮球液位控制器   YXQ油流信号器  JLC型主令控制器

2. 自动化监测元件.仪表

1、PTS11压力变送器   PSP10压力开关  ZKZ-2T/3T转速监控装置 2、ZKZ-3A/T齿盘残压转速监控装置  3、ZKZ-4可编程转速监控装置 4、ZKZ-5双PLC冗余转速监控装置5、ZJS双通道振动摆度监测装置  6、ZJS-4四通道振动摆度监测装置 7、DEV多通道振动摆度监测装置 8、ZWJ轴位移监测装置9、RDJ-P机组蠕动监测装置  10、ZDL-M轴电流监测装置  11、ZDL-P可编程轴电流监测装置 12、XPT133压力变送器  13、XPT135液位变送器  14、XPT137差压变送器  15、ZYB压力变送控制器  16、 SYM水压脉动监测装置    17、WKD液位变送控制器  18、MSL磁线液位位移变送控制器   19、ZWB智能温度变送控制器  20、WYS-2-W位移变送控制器  21、WYS-G角度控制变送器  22、YHX油混水信号器  23\YHS-2油混水监测装置 24、YHS-3一体式油混水检测控制器  25、TCS-K热导式流量开关 26、TCS-Z热导式流量变送器  27、DYK导叶开度仪28、JDS剪断销信号装置 29、LJZ-2差压流量监控装置   30、LSX流量水头监测仪  31、DSJ多功能水力参数监测装置  32、SWJ水位监测仪33、SWJ-3水位-水头监测装置   34、WP-C温度监测仪  35、WP-D温度巡检仪 ZUX液位信号计
3.辅机控制装置
1、YZK油压罐自动控制装置  2、PSK排水泵自动控制装置  3、KJK空压机自动控制装置  4、HDK火灾报警自动控制装置   5、WSS机组测温制动柜

 JDS8-24路剪断销信号装置-恒远水电水轮机线路保护装置JDS8-24路剪断销信号装置-恒远水电水轮机线路保护装置JDS8-24路剪断销信号装置-恒远水电水轮机线路保护装置

JDS剪断销信号装置概述

JDS剪断销信号装置采用单片机智能控制,采集24路剪断销信号器的信号.当水轮机某个剪断销信号器剪断时,其中信号器销体及导线同时被剪断,装置上液晶显示出是第几路信号器剪断及总共报警路数,同时继电器动作,并将数据经RS485接口远传。

JDS剪断销信号装置特点

■ 多可以监测24路信号,可以在8~24路之间设置；

■ 可直观显示第几路报警及总共报警路数；

■ 汉字液晶美观可靠,便于运行人员观察；

■ 单片机串行通讯输出数据,便于监控系统采集。

JDS剪断销信号装置技术参数

■ 输入信号：常闭型或常开型剪断销信号器

■ 输入路数：8—24路之间选择

■ 工作电压：DC220V,DC24V

■ 输出接点容量：/250VAC,/30VDC

JDS剪断销信号装置工作原理:

水轮机发电机组配置的剪断销信号器接入JDS信号装置,经隔离后传至单片机系统。单片机实时采集输入信号状态,并将状态信息送至液晶屏显示及串行通讯口输出,同时继电器动作。

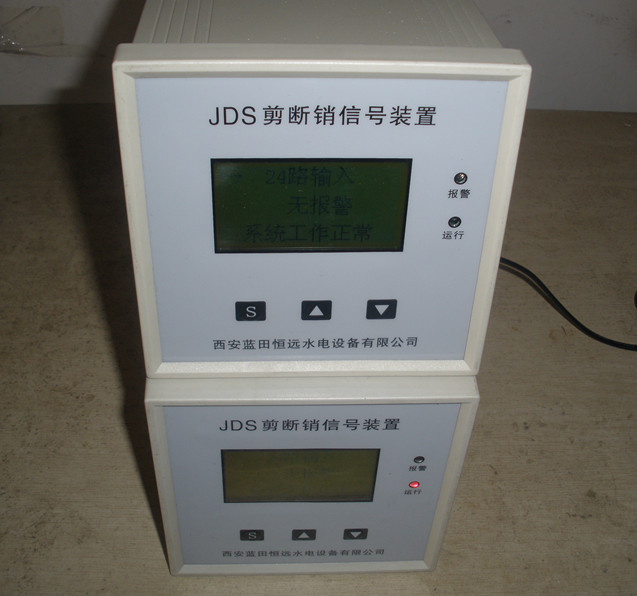

JDS剪断销信号装置面板说明

1. 按键区：设置操作仪表参数

2. 点阵式液晶显示显示工作状态及参数

3. 状态指示灯：指示报警及工作状态

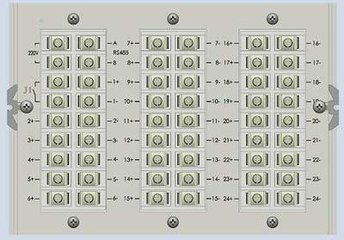

JDS剪断销信号装置接线端子

电源： 电压范围AC85-265V/50Hz或DC110-340V,无性限制,本仪器无电源开关,电源接上以后便长期连续运行。

1 (1-) ~ 24 (24-)：剪断销信号器输入连接端子

J1： 报警输出接点端子(SPST),动合触点 。

A, B：RS485通讯输出(MODBUS RTU)
