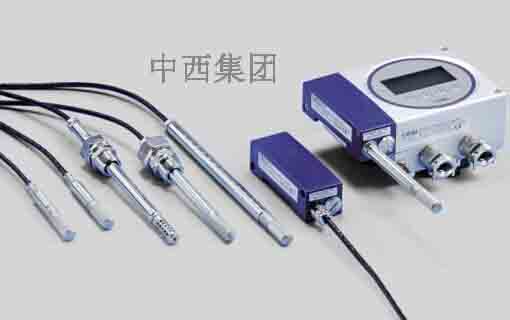

温湿度变送器 型号:FL15/HMT3603A22BCD1A4B210

库号：M398495

特点/
测量湿度、温度，也可输出露点、
混合率、湿度和湿球温度
▪ 整个变送器可在危险场合工作：
1区和2区(美国,加拿大),1G类/0区
和1D类/20区,带保护盖(欧盟)
▪ 本质安型
▪ 设计用于苛刻条件
▪ 维萨拉HUMICAP ®传感器具有度
高，的稳定性和可忽略
迟滞等特点
▪ 6种探头可选
▪ 温 度 范 围 在 - 4 0 … + 1 8 0 ℃
(-40…+356 °F),根据探头型号
而定
▪ 可溯源至NIST（含校验证书技术参数
性能
相对湿度
量程 0 ... 100 %RH
度(包括非线性,迟滞和可重复性)
维萨拉HUMICAP®180或180R 典型应用
+15 ...+25 ℃(59 ... +77°F) ±1.0 %RH (0 ... 90 %RH)
±1.7 %RH (90 ... 100 %RH)
-20 ...+40 ℃(-4 ...+104°F) ±(1.0 + 0.008 x读数)%RH
-40 ...+180 ℃(-40 ...+356°F) ±(1.5 + 0.015 x读数)%RH
维萨拉HUMICAP® 180L2 应用于苛刻的化学环境中
-10 ...+40 ℃(14 ...+104°F) ±(1.0 + 0.01 x读数)%RH
-40 ...+180 ℃(-40 ...+356°F) ±(1.5 + 0.02 x读数)%RH
工厂校准不确定度(+20 ℃) ±0.6 % RH (0 ...40 %RH)
±1.0 % RH (40 ...97 %RH)
(定义为±2标准偏差限值。可能存在细微变化,请参阅校准书)。
+20 ℃(+68°F)时在静止空气中的响应时间(90 %)
格栅过滤器 8 s / 17 s*
格栅+钢网过滤器 20 s / 50 s*
烧结过滤器 40 s / 60 s*
*带HUMICAP® 180R传感器
温度
量程 -40 ...+180 ℃(-40 ...+356°F)
(取决于选择的探头)
在+20 ℃(+68°F)时电子器件典型度 ±0.2 ℃(0.36°F)
电子器件典型温度系数 0.005 ℃/℃ (0.005°F/°F)
传感器 PT1000 RTD 1/3 B级IEC 751
温度范围内的度
工作环境
温度范围
电子器件的工作温度范围 -40 ... +60 ℃ (-40 ... +140°F)
带显示表头 -20 ... +60 ℃ (-4 ... +140°F)
贮存温度 -40 ... +70 ℃ (-40 ... +158°F)
压力范围 参见探头的技术指标
符合EMC标准EN61326 - 1,用于测量、控制和实验室使用的电气设
备- EMC要求;工业环境。
注意：只有在安区域使用型(EXi)隔离栅时,才符合IEC
1000 - 4 - 5标准。.
输入与输出
工作电压 12 ... 28V
带有串行端口(服务模式) 15 ... 28V
模拟输出 两线制4 ... 20 mA,一个标准输出,一个可选
+20 ℃时模拟输出的典型度 ±0.05 %满量程
模拟输出的典型温度系数 0.005 %／℃(0.005 %／°F)满量程
模拟输出 通过安栅连接
RS232C串行输出用于维修用途 RJ45接头
显示单元 双行液晶显示屏
机械部件
接头 螺纹端子,0.33 ... 2.0 mm2电线(AWG 14 - 22)
电缆衬套 用于直径为7.5 ... 12mm或10 ... 15mm的电缆(M20)
电缆接头 NPT 1/2"(M20)
变送器壳体材料 G-AlS
i10Mg (DIN 1725)
变送器壳体防护等级 IP66(NEMA 4X)
变送器本体重量 950 克
选项与附件
管道安装套件(用于HMP363/367) 210697
安装法兰(用于HMP365) 210696
带有焊接接头的ISO 1/2球阀(用于HMP368) BALLVALVE-1
+20 ℃(+68°F)时的压力范围: 0 ... 20 bar(0 ... 290 psia)
[在安装/使用期间,大压力为10 bar(145 psia)]
用于HMK15的校准接头 211302
用于个人计算机RJ45 - D9阴接头的串行接口电缆 25905ZZ
隔离栅 212483
齐纳安栅(美国和加拿大) 210664
保护罩(供易燃粉尘环境之用,ATEX) 214101
II 1 D IP65 T = 70 ℃
°C
°C
0
-80 -60 -40 -20 0 20 40 60 80 100 120 140 160 180
-0.7
-0.6
-0.5
-0.4
-0.3
-0.2
-0.1
0.1
0.2
0.3
0.4
0.5
0.6
0.7
其它变量
可选功能 露点温度,混合率,湿度,湿球温度
115 (4.53)
164 (6.46)
39 (1.5) 125 (4.92)
73 (2.9)
11 (0.43) 62 (2.4)
电流输出分类
欧洲／VTT
欧盟(94/9/EC,ATEX100a) II 1 G Ex ia IIC T4 Ga
VTT 09 ATEX 028 X颁布号：1
安系数 U
i = 28 V, Ii = 100 mA, Pi = 700 mW
L
i = 含量低可忽略
环境指标
T
amb -40 ...60 ℃(40 ...+140°F)
P
amb 0.8 ...1.1 bar
粉尘等级(带保护罩) II 1 D(IP65 T=70 ℃)
VTT 04 ATEX 023X
美国(FM) I,II,III级,1区,A - G组,以及2区,
A - D组,F和G FM项目识别号：3010615
安系数： Vmax = 28 VDC, I
max
= 100 mA,C
i = 1 nF,
L
i = 0, Pi = 0.7 W,Tamb= 60 ℃(140 °F),T5
日本(TIIS) Ex ia IIC T4
代号：TC17897
安系数： U
i = 28 VDC, Ii = 100 mA, Ci = 1 nF,
P
i = 0.7 W, Li = 0, Tamb= 60 ℃ (140°F)
加拿大(CSA)
I级 1区和2区,A, B, C, D组；
II级 1区和2区,G组和尘
III级 CSA文件号：213862 0 000, CSA报告: 1300863
安系数： T
amb= 60 ℃, T4,
按照安装图DRW213478连接时,确保本质安。
(PCEC) Ex ia II CT4
证书编号：CE092145,标准GB3836.1 - 2000和
GB3836.4 - 2000
IECEx (VTT) Ex ia IIC T4 Ga
IECEx VTT 09.0002x颁布号: 1
安系数 U
i = 28 V, Ii = 100 mA, Pi = 700 mW
C
i = 1 nF, Li含量几乎可忽略
环境规范
T
amb -40 ...+60 ℃ (-40 ...+140 °F)
P
amb 0.8 ...1.1 bar
