LD300A LD300A超小型无纸记录仪

厦门亨立德电子有限公司

会员指数：

企业认证：

价格：电议

所在地：福建厦门市

型号：LD300A

更新时间：2016-09-10

浏览次数：1292

公司地址：厦门翔安区火炬高新区春波路512号4楼

13859915776 江振斌(先生)

点击查看联系电话在线询价

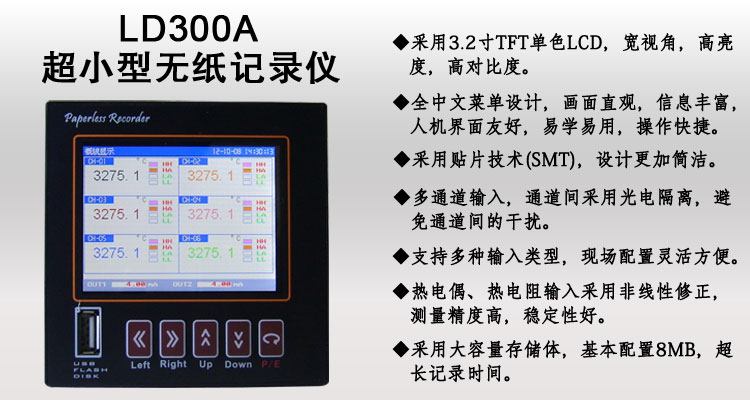

产品简介

 采用3.2寸TFT彩色LCD，宽视角，高亮度，高对比度。 全中文菜单设计，画面直观，信息丰富，人机界面友好，易学易用，操作快捷。 采用贴片技术(SMT)，设计更加简洁。 多通道输入，通道间采用光电隔离，避免通道间的干扰。 支持多种输入类型，现场配置灵活方便。 热电偶、热电阻输入采用非线性修正，测量精度高，

公司简介

联系人：江振斌 13859915776
厦门亨立德电子有限公司成立于2007年，坐落于厦门市翔安区火炬高新区内。公司成立以来，始终坚持“质量第一，服务至上”的经营方针，为广大用户提供优质的产品和一流的服务。

公司主要生产无纸记录仪、多路巡检仪、数显控制仪表、电工仪表、I/O模块、温湿度传感器、电控柜及DCS现场总线型计算机监控系统、嵌入式(单片机)系统开发，并承接工业自动化成套工程及服务。产品广泛应用于石油、化工、制药、冶金、造纸、电力、核电、食品、水泥、建材、航空、航天、高校实验等领域。

本着“诚信、务实、团结、创新”的精神，公司汇集了一批爱岗敬业、勇于进取、业务精干的员工，竭诚为用户提供高质量、高性能的产品和完整的自动化解决方案。

公司将以更先进的经营理念，更科学的管理，更优质的产品和服务与各界朋友一起共创美好明天！

展开

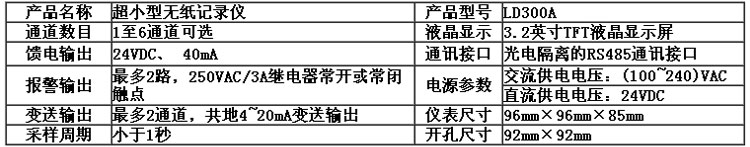

产品说明

模拟特性
输入信号类型	² 线性电压信号：0~5V、1~5V，标定量程范围：-20000~20000。线性电流信号：0~10mA（须外接500Ω电阻）、4~20mA（须外接250Ω电阻），标定量程范围：-20000~20000。 ² 热电偶：K ( -50 ~ 1300℃ )、S ( -50 ~ 1700℃ )、T ( -200 ~ 350℃ ) 、E ( 0 ~ 800℃ )、J ( 0 ~ 1000℃ )、B ( 300 ~ 1800℃ )、N ( 0 ~ 1300℃ )、R（-50~1700℃）、WRe526（0~2300℃）、WRe325（0~2300℃） ² 热电阻：Cu50 ( -50 ~ 150℃ ) 、Pt100 ( -200 ~ 600℃ )、Cu100 ( -50 ~ 150℃ ) ² 其它线性电压信号：0~20mV、0~60mV、0~100mV、0~500mV，标定量程范围：-20000~20000。
精度	² 2级（热电阻、线性电压及线性电流）； ² 0.2%FS±2.0℃（热电偶输入且采用仪表内部元件测温补偿冷端时）
采样周期	小于1秒。
温漂系数	典型值：50PPM
共模抑制比	典型值：85~110dB。
输入阻抗	标准电压输入信号为500KΩ。标准电流信号输入为250Ω（4~20mA），或500Ω（0~10mA）。其它信号输入为大于20MΩ。
隔离	通道和地之间隔离电压1000VAC，通道和通道之间隔离电压400VAC。
热电偶	内阻不大于1000Ω。
	冷端补偿误差：zui大±2℃。
热电阻	恒流源激励，电流2.5mA。采用三线制接线，每根引线电阻zui大10Ω，并且阻值必须相同。
输入异常处理	当热电偶、热电阻、1~5V线性电压、4~20mA线性电流输入出现断线或短路时，测量值取zui大值、zui小值或保持不变，3种处理方式可供选择。
电源参数
供电	交流供电电压：(100~240)VAC；频率：(47~63)Hz；zui大功耗：5VA。
	直流供电电压：24VDC；zui大功耗：5VA。（客户须特别说明）
缘强度	电源对地缘强度大于1500 VAC，漏电流10mA，1分钟；
	电源对外壳缘强度大于1500 VAC，漏电流10mA，1分钟。

输出特性
馈电输出	24VDC、50mA。
报警输出	多2通道，250VAC，3A继电器常开或常闭触点。
变送输出	多2路共地4~20mA变送输出。
	zui大允许误差：±0.2％；
其它特性
处理器	32位高性能、高集成度ARM处理器。
硬件看门狗	CPU内部集成，保证长期安全可靠运行。
实时时钟	采用高稳定度硬件实时时钟，时钟精度为±5ppm，掉电后由锂电池供电，电池有效时间大于30天。
数据保存	所有数据保存在FLASH存储器中，无需后备电池，确保所有历史数据及组态参数不会因掉电而丢失。
通讯接口	光电隔离的RS-485通讯接口。
通讯协议	采用标准MODBUS-RTU通讯协议，可以与市面流行的HMI及DCS直接通讯。
微型打印机接口	光电隔离的RS232C通讯接口，波特率：9600bps，支持zui大打印分辨率：240点每行
记录时间	约等于：46.9（单位：天）÷通道数×记录间隔

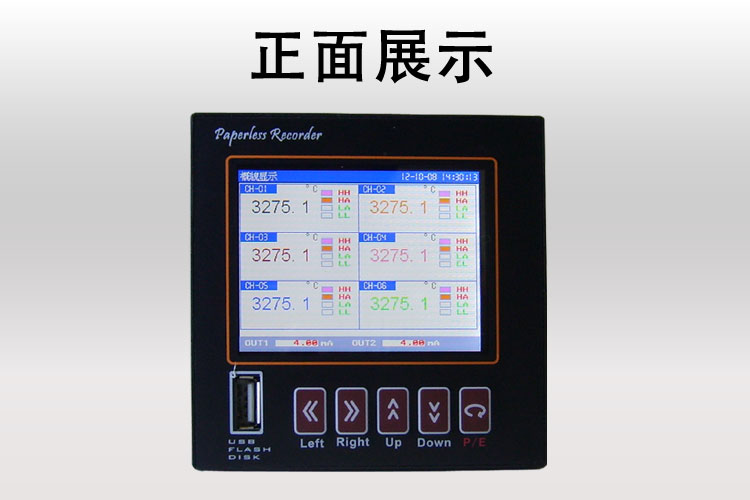

显示	3.2英寸TFT液晶显示屏
重量	小于0.5kg

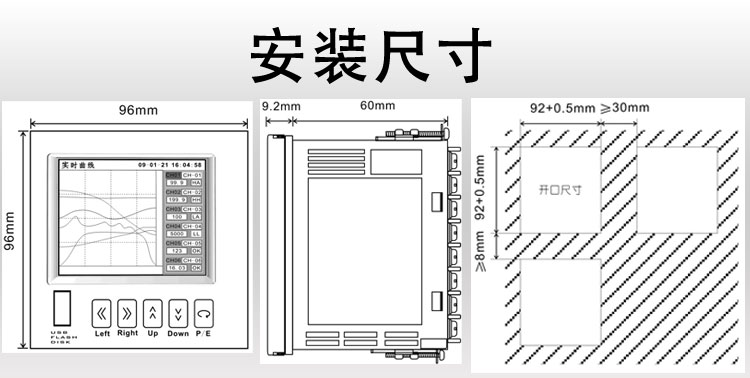

尺寸	外型尺寸 96mm×96mm×70mm 开孔尺寸 92mm×92mm
安装面板厚度	大于1.0mm
环境条件	工作：温度(0~50)℃，相对湿度10%~85%(无结露)
	运输和储存：温度(-20~60)℃，相对湿度5%~95%(无结露) 海拔高度：＜2000米。
