DH021-6061、DH021-6062、DH021-6063、DH021-6064、DH021-6065 导波雷达物位计

导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

 　　上海大华自动化控制装置厂成立于1989年，专业生产工业自动化仪表。本公司的产品主要在电信、电力、石化、环保、造纸、冶金、食品、医疗、暖通空调等领域拥有广泛的应用前景。优秀的员工，先进的技术，精良的设备和严格的管理是公司得以不断发展养大、产品能够赢得用户依赖的根本所在。“精确、可靠、专业”是我们生产精神和服务信念

二十七年来，本公司在吸取国内外先进技术和工艺的基础上，集多年来在仪表仪器行业的智慧和经验，产品的精度、稳定性、可靠性居全国领先地位，我公司生产的二次仪表，已逐步从第一代产品升级为目前的第六代产品，并仍在研发更为高端的产品。凭着先进的技术、卓越的品质、完善的服务，我公司产品跻身于国仪器仪表行业的前列，产品遍及全国各地，我们积极倡导：以市场为导向，以科研为龙头，以创新为手段，积极开拓国内外市场。

上海大华自动化控制装置厂以完善到位的专业化售前、售中、售后服务赢得了国内外客户的信赖和好评，公司在坚持技术创新的基础上，狠抓质量管理，不断提高服务水平，实现了公司业务的良性发展。

我们积极参与推广以及行业交流活动，公司在长期的发展过程中以过硬的产品质量、良好的产品性能、领先的技术优势和国内许多大型的工厂都建立了长期良好的合作伙伴关系，我们也热诚欢迎国内外客户来我司考察，参观及技术交流！　　　　　　　　

技术支持：张工
反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。
    反射的脉冲信号沿缆式或杆式控头传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面产生的回波。正确的回波信号识别由脉冲软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：
     D=C × T/2
其中C为光速，因空罐的距离E已知，则物位L为：L=E-D
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表重大适应测量环境，对应于4~20mA输出。

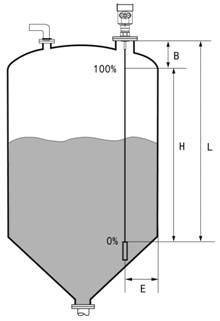

测量范围：
    说明：
H----测量范围   L----空罐距离     B----顶部盲区      E----探头到罐壁的zui小距离
顶部盲区是指物料zui高料面与测量参考点之间的zui小距离。
底部盲区是指缆绳zui低部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有限测量距离。
     注意：
只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。



产品简介

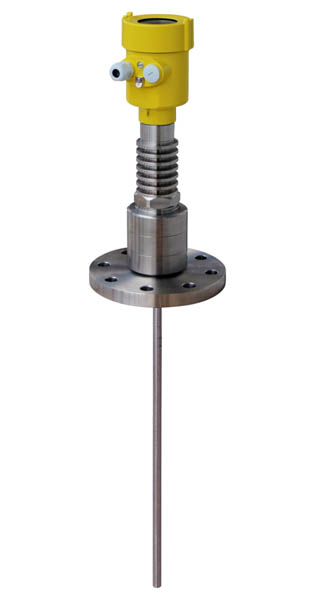

*  DH021-6061
适用介质：液位，固体粉料
应用：液位及固体粉状测量，复杂过程条件
防爆认证：ExiaⅡCT6Ga        ExdiaⅡCT6Gb
测量范围：30m
频率：500MHz~1.8GHz
天线：单缆或单杆式天线
测量精度：±10m
过程温度：-40~250℃
过程压力：-0.1~4MPa
输出信号：4~20mA/HART
现场显示：四位LCD  可编程
电源：两线制DC24V、四线制DC24V/AC220V
外壳：铝/塑料
过程连接：螺纹/法兰（选配）

      DH021-6061

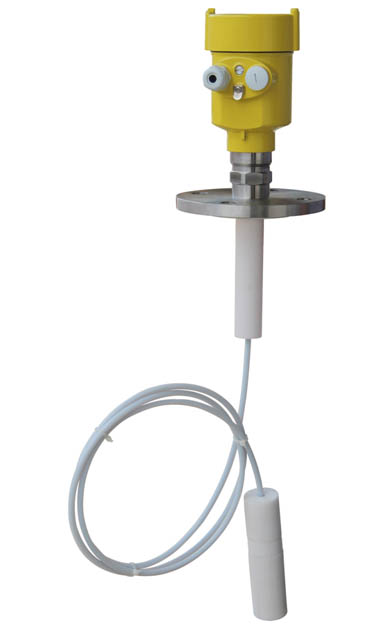

* DH021-6062
适用介质：液位，特别是强腐蚀性的液体
应用：酸类、碱类或其它腐蚀性介质测量
防爆认证：ExiaⅡCT6Ga       ExdiaⅡCT6Gb
测量范围：20m
频率：500MHz~1.8GHz
天线：全四氟密封缆式或杆式天线
测量精度：±10m
过程温度：-40~200℃
过程压力：-0.1~4MPa
输出信号：4~20mA/HART
现场显示：四位LCD 可编程
电源：两线制DC24V、四线制DC24V/AC220V
外壳：铝/塑料
过程连接：螺纹/法兰（选配）

           DH021-6062

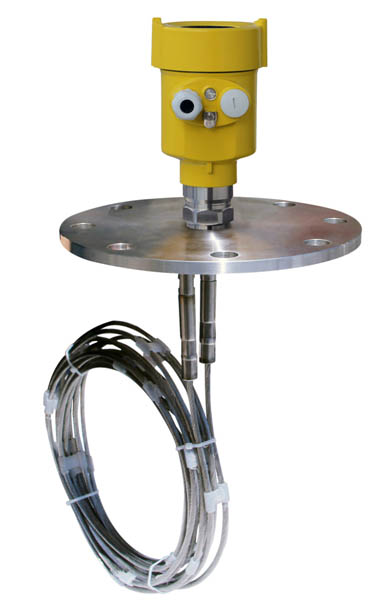

* DH021-6063
适用介质：固体粉料
应用：水泥仓粉料的测量；粉煤灰粉料洞里
防爆认证：ExiaⅡCT6Ga       ExdiaⅡCT6Gb
测量范围：30m
频率：500MHz~1.8GHz
天线：双缆式天线
测量精度：±10m
过程温度：-40~150℃
过程压力：-0.1~4MPa
输出信号：4~20mA/HART
现场显示：四位LCD 可编程
电源：两线制DC24V、四线制DC24V/AC220V
外壳：铝/塑料
过程连接：螺纹/法兰（选配）

           DH021-6063

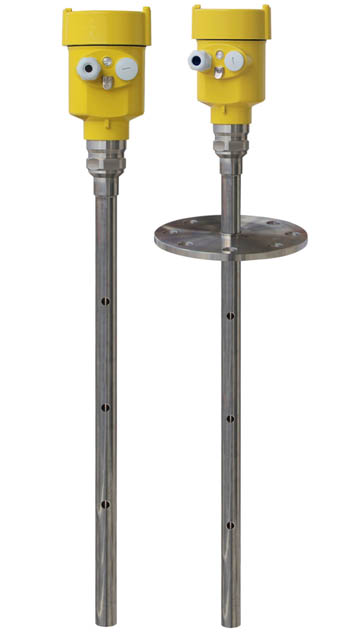

* DH021-60614
适用介质：液位，特别是低介电常数的液体
应用：无离子水、脱氧水等液体的测量
防爆认证：ExiaⅡCT6Ga       ExdiaⅡCT6Gb
测量范围：6m
频率：500MHz~1.8GHz
天线：同轴管式天线
测量精度：±5m
过程温度：-40~250℃
过程压力：-0.1~4MPa
输出信号：4~20mA/HART
现场显示：四位LCD  可编程
电源：两线制DC24V、四线制DC24V/AC220V
外壳：铝/塑料
过程连接：螺纹/法兰（选配）

      DH021-6064


* DH021-6065
适用介质：液位，特别是高温高压环境里的液体
应用：密封罐，压力较大的液体测量
防爆认证：ExiaⅡCT6Ga      ExdiaⅡCT6Gb
测量范围：15m
频率：500MHz~1.8GHz
天线：单杆或单缆式
测量精度：±10m
过程温度：-200~400℃
过程压力：-0.1~40MPa
输出信号：4~20mA/HART
现场显示：四位LCD   可编程
电源：两线制DC24V、四线制DC24V/AC220V
外壳：铝/塑料
过程连接：螺纹/法兰（选配）

          DH021-6065

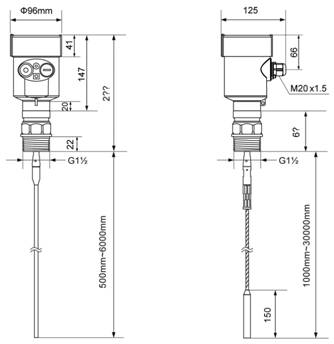

仪表尺寸（单位：mm）
