JH602-300/75 警戒跟踪光电系统

JH602-300/75警戒跟踪光电系统一、JH602-300/75警戒跟踪光电系统的应用 可搭载于各种运动载体（如飞行器、船舶、车辆等）上，对目标进行搜索、稳定观测、瞄#*&准控制、导航跟踪及空中预警等。二、JH602-300/75警戒跟踪光电系统的特点

       武汉巨合科技有限公司是国内一家专业从事光电吊舱、光电跟踪系统、光电跟踪装置、制冷型红外成像仪等相关产品研发、设计、生产的民营高科技企业。

武汉巨合科技有限公司一直致力于光电复合雷达的研发，在图像处理，图像识别，图像跟踪领域取得了可喜的成绩；光轴一致性、光轴点位记忆控制、伺服平台控制领域做到了军工级别要求；攻坚的内部结构分室处理、接线工艺的创新、单体和电子仓的布局都经过了复杂环境的试验和客户严格的检验。随着公司在技术、管理和项目经验上的不断提升，也赢得的良好的信誉。

我公司竭诚为广大客户提供个性化服务，包括：OEM生产，根据不同客户的不同需求设计生产不同需求的光电取证、跟踪、警戒、搜索系统。

我们将继续努力，扎实科研，开拓进取，把公司建设成为客户提供优质服务的创新型企业。

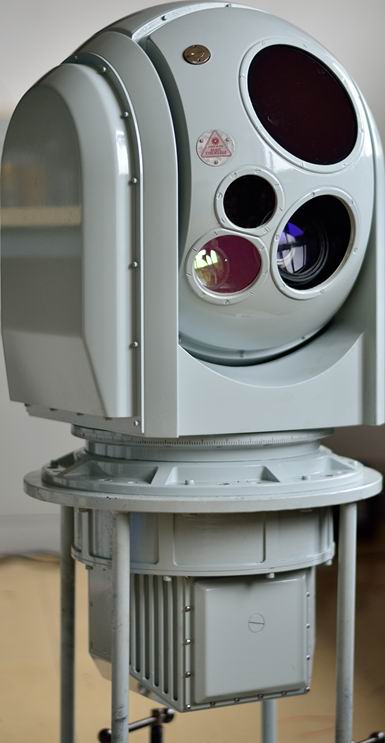

JH602-300/75警戒跟踪光电系统

一、JH602-300/75警戒跟踪光电系统的应用

可搭载于各种运动载体（如飞行器、船舶、车辆等）上，对目标进行搜索、稳定观测、瞄#*&准控制、导航跟踪及空中预警等。

二、JH602-300/75警戒跟踪光电系统的特点

★ 校准，确保可见光、红外、激光测距三光合一；

★ 军#*&标级部件，可靠性高，寿命长，可在恶劣环境下长时期使用；

★ 全密封高等级防水，光机电一体化设计，抗振动冲击能力强；

★ 采用两轴稳定平台，结合陀螺及伺服控制系统，系统稳定

跟踪精度高；

★ 高度集成化设计，控制电路内置，优化系统配置。

三、JH602-300/75警戒跟踪光电系统的功能

1) 具有对目标区域的搜索功能；

2) 能快速搜索并对特定目标实施探测、识别、辨别；

3) 具有陀螺增稳功能，隔离载体扰动，稳定瞄#*&准线；

4) 能自动或手动跟踪特定的目标；

5) 实时输出并显示瞄*&准线区域图像；

6) 对目标进行激光测距；

7) 可通过操控手柄或工控机控制转塔的姿态；

8) 实时上报瞄#*&准线捕获目标的位置数据（目标方位角、俯仰角、目标距离和角速度）等信息；

9) 进行系统自检，报告自检结果。

四、主要技术指标

1.系统主要指标

稳定精度：≤0.2mrad(1σ)

回转zui大角速度：方位：≥50°/s；俯仰：≥50°/s；

角报告精度随机误差: ≤0.06 mrad(1σ)；

瞄#*&准线双向稳定精度随机误差: ≤0.3mrad(1σ)；

2.传感器主要指标（电视观*&瞄##具主要指标）

探测器：752×582；1/3英寸黑白CCD；

工作视场： 18°×13.5°～1°×0.75°连续变焦

视场转换光轴平行性：

a)zui大视场和zui小视场之间：≤1个像素

b)变焦之间：小于等于4个像素

3.激光测距机主要指标

波长：1.06 um

激光发射准直角：＜0.8mrad；

测距范围:300m～20km（在能见度23Km时，对15m×10m目标）

测距精度：≤±5m

重复频率：5Hz

准测率：≥98%

连续测距时间:zui大连续测距时间≤30s，再次连续测距时间间隔≥30s。

4.跟踪器主要指标

zui小目标尺寸： 3×3 像素；

测偏精度： 1电视行；

数据率：50HZ；

输出视频： 标准CCIR视频。

5.热像仪主要指标

探测器：320×256碲镉汞(HgCdTe)制冷焦平面探测器；

象元尺寸：30mm×30mm

工作波段：3.7μm～4.8μm；

视场

a)大视场:7.3°×5.8°；

b)中视场: 1.8°×1.4°；

视场转换光轴平行性：≤1个像素

6.作用距离

探测识别距离：在能见度≥15km，温度为20℃±5℃，相对湿度70%±5%环境条件下，在目标与背景温差不大于5℃时

对中型直升机目标：探测距离：30km，识别距离：10km

对中型舰船目标：探测距离:25km，识别距离:15km

对中型车辆目标：探测距离:7km，识别距离:5km
