WZP2-201 双支式铂热电阻

苏杭WZP2-201双支式铂热电阻过程连接电阻温度计是利用导体或半导体材料制成的感温元件。它的电阻值与温度成一定的函数关系，与显示仪表套使用时，可测量-200～500 ℃的温度，具有精度高，稳定性好的特点。热电阻的受

 西安蓝田恒远水电设备有限公司是从事水电设备领域、发电站自动化监测元件的开发、生产、销售、服务于一体的行业自动化新技术专业化生产厂家，并通ISO9001质量管理体系认证。公司本着“求真、创新、高效"的企业理念,不断创新严格管理稳步发展,逐步实现着“为行业服务对社会负责发展"的企业目标。自成立以来，西安蓝田恒远水电设备有限公司始终坚持以人为本，以创新为发展动力，秉承“信誉第一，质量至上”的经营理念，争创市场一流品牌。公司博采国内外先进技术,研制出适合我国各种环境下的产品,公司设备覆盖了水电行业的基础自动化执行元件、自动化监测元件、仪表、仪器、极其各种阀门设备,辅机控制系统装置上百种规格。我公司一如既往庄重的承诺:产品保质期为三年,期间有任何质量问题保修、保换、保退、及时为用户提供配件,备品及技术支持,48小时内赶到现场。公司加强质量管理,提高技术工艺水平,力争以国际先进产品的质量性能优惠的价格为客户服务。

产品目录:

执行控制元件

1. BQZB板式球阀型自动补气装置  JLK导叶主令位置开关  SZF双向供水转阀  2、LSQ全自动滤水器  3、B302-2自动补气 4、QZB球阀型自动补气装置 ZJX-3剪断销信号装置  CJX-KJX-JX剪断销信号器 5、3KH-V自动补气装置 6、DPW-DYW电磁配压阀 7、DCF23电磁空气阀  8、JZF集成制动阀组 9、ZBF22Q小口径二位二通自保持球阀  10、ZBF22QS二位二通双动自保持球阀 11、ZBF23QS二位三通双动自保持球阀 12、ZBF24QS二位四通双动自保持球阀 13、ZBF22D自保持蝶阀  14、DCF22B二位二通电磁阀 15、SGP集成事故配压阀 16、CGP插装式高压事故配压阀  17、HCV组合式重锤卸荷阀  18、LBF两段关闭阀  19、SFD事故配压分段关闭装置  20、QHF油源切换阀  21、JXB机械液压过速保护装置  22、UXJ磁翻板液位计  23、SLX示流信号器 25、ZLB主令控制变送器  26、DWG导叶位置开关   27、JTK记忆型可调整液位开关  28、YKJ浮球液位控制器   YXQ油流信号器  JLC型主令控制器

2. 自动化监测元件.仪表

1、PTS11压力变送器   PSP10压力开关  ZKZ-2T/3T转速监控装置 2、ZKZ-3A/T齿盘残压转速监控装置  3、ZKZ-4可编程转速监控装置 4、ZKZ-5双PLC冗余转速监控装置5、ZJS双通道振动摆度监测装置  6、ZJS-4四通道振动摆度监测装置 7、DEV多通道振动摆度监测装置 8、ZWJ轴位移监测装置9、RDJ-P机组蠕动监测装置  10、ZDL-M轴电流监测装置  11、ZDL-P可编程轴电流监测装置 12、XPT133压力变送器  13、XPT135液位变送器  14、XPT137差压变送器  15、ZYB压力变送控制器  16、 SYM水压脉动监测装置    17、WKD液位变送控制器  18、MSL磁线液位位移变送控制器   19、ZWB智能温度变送控制器  20、WYS-2-W位移变送控制器  21、WYS-G角度控制变送器  22、YHX油混水信号器  23\YHS-2油混水监测装置 24、YHS-3一体式油混水检测控制器  25、TCS-K热导式流量开关 26、TCS-Z热导式流量变送器  27、DYK导叶开度仪28、JDS剪断销信号装置 29、LJZ-2差压流量监控装置   30、LSX流量水头监测仪  31、DSJ多功能水力参数监测装置  32、SWJ水位监测仪33、SWJ-3水位-水头监测装置   34、WP-C温度监测仪  35、WP-D温度巡检仪 ZUX液位信号计
3.辅机控制装置
1、YZK油压罐自动控制装置  2、PSK排水泵自动控制装置  3、KJK空压机自动控制装置  4、HDK火灾报警自动控制装置   5、WSS机组测温制动柜

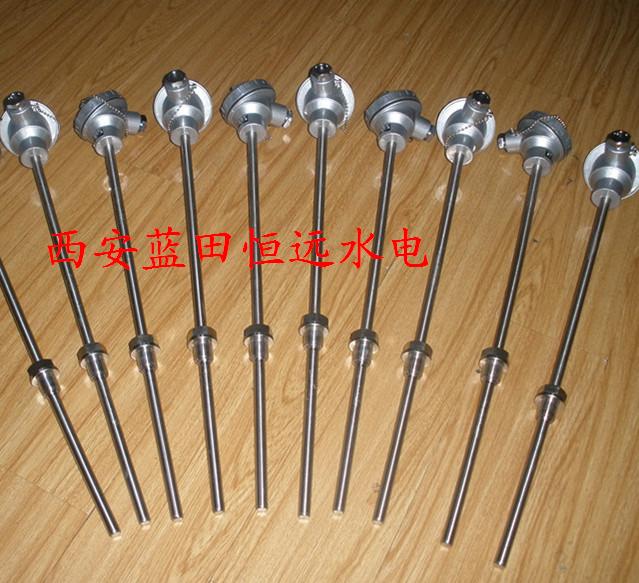

苏杭WZP2-201双支式铂热电阻过程连接
苏杭WZP2-201双支式铂热电阻过程连接
苏杭WZP2-201双支式铂热电阻过程连接

电阻温度计是利用导体或半导体材料制成的感温元件。它的电阻值与温度成一定的函数关系，与显示仪表套使用时，可测量-200～500 ℃的温度，具有精度高，稳定性好的特点。热电阻的受热部份（感温元件）是用所需的金属细丝均匀地双绕在缘骨架

、WZC-200、WZC-201参数

型号	分度号	安装形式	保护管材料	测量范围	D	S	d
WZC-200	Cu50	管螺纹G1/2	1Cr18NiTi	-50~100℃	34	27	12
WZC-201	Cu50	螺纹M27X2	1Cr18Ni9Ti	-50~100℃	40	32	12

2）、WZP-200、WZP-201参数

型号	分度号	安装形式	保护管材料	测量范围	D	S	d
WZP-200	Pt100	管螺纹G1/2	1Cr18NiTi	-50~100℃	34	27	12
WZP-201	Pt100	螺纹M27X2	1Cr18Ni9Ti	-50~100℃	40	32	12

3）、传感器长度规格系列尺寸与代号

代号规格	1	2	3	4	5	6	7	8	9	10	F
L1（插深）mm	100	150	200	250	260	300	340	360	400	450	其他
L2（总长）mm	550	600	650	700	710	750	790	810	850	900	其他

1、标准WZC-200包含G1/2、M27X2两种螺纹。我厂为选型方便将管螺纹G1/2。定型为WZC-200，将普通螺纹M27X2定型为WZC-201。 2、不在该长度尺寸的请注明要求的尺寸规格。 3、A是单独一端，B、C是并连的。 4、例如WZC-200-2：表示Cu50传感器，螺纹G1/2，插入深度150mm长，总长550mm。直径12mm。 5、例如WZP-01-3：表示Pt100传感器，螺纹M27×2，插入深度200mm长，总长550mm。直径12mm。H1、WZP/WZC260、267、269、270、280装配式热电阻固定螺纹式热电阻

热电阻类别	产品型号	分度号	测量范围℃	保护管材料	规格		热响应时间T0.5S
					总长 Lmm	置深 lmm
单支铂热电阻	WZP-269	PT100（BA1， BA2）*	-200~300	不锈钢 1Cr18ni9Ti	160 185 235 255 265 285 305 335 355	75 100 150 170 180 200 220 250 270	<30
双支铂热电阻	WZP2-269						<45
铜热电阻	WZC-269	CU50 （G）*	-50~100				<120
单支铂热电阻	WZP-260	PT10（BA1, BA2）*	0~100				<30
双支铂热电阻	WZP2-260	PT10（BA1, BA2）*	0~100				<45
单支铂热电阻	WZP-270	PT100 （BA1）*	-200~420		95 105 130 155 205	40 50 75 100 150	<15
铜热电阻	WZC-270	CU50 （G）*	-50~150				<45
单支铂热电阻	WZP-280	PT100（BA1， BA2）*	-200~300		175 200 250 300 350	75 100 150 200 250	<30
表面铂热电阻	WZPM-267	PT100（BA1， BA2）*	-50~150		75 100 150 200-350	35 60 110 160-310	<30

（1）打*分度号的BA1、BA2、G作特殊规格订货，WZP-260?10，WZP-269?12其他按下图
H2、WZP/WZC-220/230系列装配式热电阻固定螺纹式热电阻

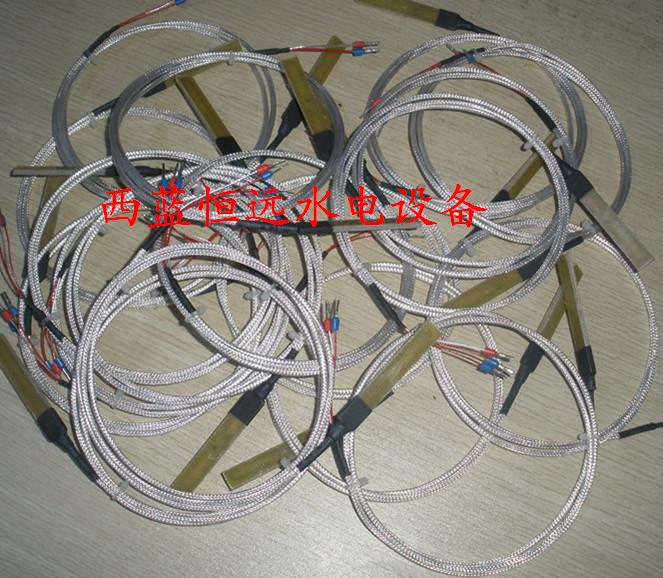

下导油槽/定子测温电阻WZP-231/200/269/240铂热电阻WZP2-521/269控制图

热电阻类别	产品型号	分度号	测温范围	保护管材料	直径	热响应时间
单支铂热电阻	WZP-220	Pt100 （BA1、 BA2 ）*	-200~420℃	不锈钢 1Cr18Ni9Ti	?16	≤90
	WZP-221				?12	≤300
	WZP-230				?16	≤90
	WZP-231				?12	≤300
	WZP-220A				?16	≤90
双支铂热电阻	WZP2-220				?16	≤45
	WZP2-221				?12	≤90
	WZP2-230				?16	≤45
	WZP2-231				?12	≤90
	WZP2-220A				?16	≤90
铜热电阻	WZC-220	Cu50 （G）*			?12	≤120
	WZC-230				?12	≤120
	WZC-220A				?12	≤120

注：
“*"BA1、BA2 、G作特殊订货；220、221为防溅式，230、231为防水式；公称压力：10MPa 固定螺纹型号规格对照表 热电阻长度规格
