SZF-DN250 双向供水转阀

水电站循环水池自动补水电动阀SZF-DN250双向供水转阀SZF双向供水转阀是一种四通球阀结构阀门，由电动执行机构和四通球阀组成，电动执行机构带动球阀阀芯转动，实现发电机组和变压器冷却用水的正、反向技术供水，防止

 西安蓝田恒远水电设备有限公司是从事水电设备领域、发电站自动化监测元件的开发、生产、销售、服务于一体的行业自动化新技术专业化生产厂家，并通ISO9001质量管理体系认证。公司本着“求真、创新、高效"的企业理念,不断创新严格管理稳步发展,逐步实现着“为行业服务对社会负责发展"的企业目标。自成立以来，西安蓝田恒远水电设备有限公司始终坚持以人为本，以创新为发展动力，秉承“信誉第一，质量至上”的经营理念，争创市场一流品牌。公司博采国内外先进技术,研制出适合我国各种环境下的产品,公司设备覆盖了水电行业的基础自动化执行元件、自动化监测元件、仪表、仪器、极其各种阀门设备,辅机控制系统装置上百种规格。我公司一如既往庄重的承诺:产品保质期为三年,期间有任何质量问题保修、保换、保退、及时为用户提供配件,备品及技术支持,48小时内赶到现场。公司加强质量管理,提高技术工艺水平,力争以国际先进产品的质量性能优惠的价格为客户服务。

产品目录:

执行控制元件

1. BQZB板式球阀型自动补气装置  JLK导叶主令位置开关  SZF双向供水转阀  2、LSQ全自动滤水器  3、B302-2自动补气 4、QZB球阀型自动补气装置 ZJX-3剪断销信号装置  CJX-KJX-JX剪断销信号器 5、3KH-V自动补气装置 6、DPW-DYW电磁配压阀 7、DCF23电磁空气阀  8、JZF集成制动阀组 9、ZBF22Q小口径二位二通自保持球阀  10、ZBF22QS二位二通双动自保持球阀 11、ZBF23QS二位三通双动自保持球阀 12、ZBF24QS二位四通双动自保持球阀 13、ZBF22D自保持蝶阀  14、DCF22B二位二通电磁阀 15、SGP集成事故配压阀 16、CGP插装式高压事故配压阀  17、HCV组合式重锤卸荷阀  18、LBF两段关闭阀  19、SFD事故配压分段关闭装置  20、QHF油源切换阀  21、JXB机械液压过速保护装置  22、UXJ磁翻板液位计  23、SLX示流信号器 25、ZLB主令控制变送器  26、DWG导叶位置开关   27、JTK记忆型可调整液位开关  28、YKJ浮球液位控制器   YXQ油流信号器  JLC型主令控制器

2. 自动化监测元件.仪表

1、PTS11压力变送器   PSP10压力开关  ZKZ-2T/3T转速监控装置 2、ZKZ-3A/T齿盘残压转速监控装置  3、ZKZ-4可编程转速监控装置 4、ZKZ-5双PLC冗余转速监控装置5、ZJS双通道振动摆度监测装置  6、ZJS-4四通道振动摆度监测装置 7、DEV多通道振动摆度监测装置 8、ZWJ轴位移监测装置9、RDJ-P机组蠕动监测装置  10、ZDL-M轴电流监测装置  11、ZDL-P可编程轴电流监测装置 12、XPT133压力变送器  13、XPT135液位变送器  14、XPT137差压变送器  15、ZYB压力变送控制器  16、 SYM水压脉动监测装置    17、WKD液位变送控制器  18、MSL磁线液位位移变送控制器   19、ZWB智能温度变送控制器  20、WYS-2-W位移变送控制器  21、WYS-G角度控制变送器  22、YHX油混水信号器  23\YHS-2油混水监测装置 24、YHS-3一体式油混水检测控制器  25、TCS-K热导式流量开关 26、TCS-Z热导式流量变送器  27、DYK导叶开度仪28、JDS剪断销信号装置 29、LJZ-2差压流量监控装置   30、LSX流量水头监测仪  31、DSJ多功能水力参数监测装置  32、SWJ水位监测仪33、SWJ-3水位-水头监测装置   34、WP-C温度监测仪  35、WP-D温度巡检仪 ZUX液位信号计
3.辅机控制装置
1、YZK油压罐自动控制装置  2、PSK排水泵自动控制装置  3、KJK空压机自动控制装置  4、HDK火灾报警自动控制装置   5、WSS机组测温制动柜

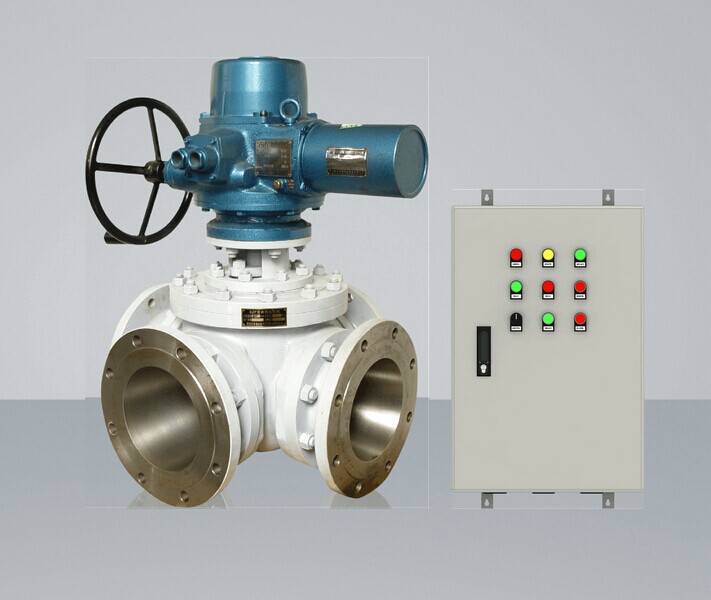

水电站循环水池自动补水电动阀SZF-DN250双向供水转阀
水电站循环水池自动补水电动阀SZF-DN250双向供水转阀
水电站循环水池自动补水电动阀SZF-DN250双向供水转阀

一、概述

SZF双向供水转阀是一种四通球阀结构阀门，由电动执行机构和四通球阀组成，电动执行机构带动球阀阀芯转动，实现发电机组和变压器冷却用水的正、反向技术供水，防止单向供水引起冷却器堵塞而影响机组正常运行。

二、特点

■ 以一个球阀代替四个调节阀，减少了工作中可能的故障环节，降低能耗，提高工作效率。

■ 节省阀门、管道，安装方便省时。

■ 核心部分采用球阀结构，密封性能好，体积小，使用寿命长，结构简单,维护检修方便。

■ 采用密封自补偿系统,在密封面磨损后,不锈钢弹簧会将密封面推向阀芯, 以产生足够的密封力

■备有手动机构。

三、工作原理

正向供水时1,4开启，2,3关闭，反向供水时2,3开启，1,4关闭

如采用SZF双向供水转阀，一个阀便能实现上面正、反供水的切换

电动执行机构带动四通钢球阀芯旋转，每转90角，供水方式切换一次。

    电动执行机构本身带有手动装置，在非常情况时，可用手动方式转动球阀，确保运行。

四、技术参数

■ 工作压力：0～1.6MPa

■ 工作介质：油、水

■ 工作电源：AC 380V±10% 50HZ

■ 使用环境：环境温度：10~55℃ 相对湿度：≤95%RH

■ 防护等级：IP65

■ 安装尺寸(见表一)

五、SZF双向供水转阀主要尺寸参数表

规格 DN	M	L	D	D1	D2	b	H	n-Ød	重量	电机 功率
100	570	370	229	190.5	157	24	507	8-Ø19	180	0.12
150	710	510	279	241.5	516	26	758	8-Ø19	230	0.3
200	780	580	343	298.5	270	29	884	8-Ø22	300	0.4
250	865	665	406	362	324	31	1096	12-Ø25	380	0.6
300	960	760	483	432	381	32	1175	12-Ø25	450	1.1
350	1050	850	535	176	413	35	1263	12-Ø25	500	1.5
400	1140	940	597	539.5	470	37	1432	12-Ø29	800	1.5
