JQK2 JQK2集成制动装置

JQK2集成制动装置用于水电机组自动和手动刹车，可实现机组自动停机。

 西安蓝田恒远水电设备有限公司是从事水电设备领域、发电站自动化监测元件的开发、生产、销售、服务于一体的行业自动化新技术专业化生产厂家，并通ISO9001质量管理体系认证。公司本着“求真、创新、高效"的企业理念,不断创新严格管理稳步发展,逐步实现着“为行业服务对社会负责发展"的企业目标。自成立以来，西安蓝田恒远水电设备有限公司始终坚持以人为本，以创新为发展动力，秉承“信誉第一，质量至上”的经营理念，争创市场一流品牌。公司博采国内外先进技术,研制出适合我国各种环境下的产品,公司设备覆盖了水电行业的基础自动化执行元件、自动化监测元件、仪表、仪器、极其各种阀门设备,辅机控制系统装置上百种规格。我公司一如既往庄重的承诺:产品保质期为三年,期间有任何质量问题保修、保换、保退、及时为用户提供配件,备品及技术支持,48小时内赶到现场。公司加强质量管理,提高技术工艺水平,力争以国际先进产品的质量性能优惠的价格为客户服务。

产品目录:

执行控制元件

1. BQZB板式球阀型自动补气装置  JLK导叶主令位置开关  SZF双向供水转阀  2、LSQ全自动滤水器  3、B302-2自动补气 4、QZB球阀型自动补气装置 ZJX-3剪断销信号装置  CJX-KJX-JX剪断销信号器 5、3KH-V自动补气装置 6、DPW-DYW电磁配压阀 7、DCF23电磁空气阀  8、JZF集成制动阀组 9、ZBF22Q小口径二位二通自保持球阀  10、ZBF22QS二位二通双动自保持球阀 11、ZBF23QS二位三通双动自保持球阀 12、ZBF24QS二位四通双动自保持球阀 13、ZBF22D自保持蝶阀  14、DCF22B二位二通电磁阀 15、SGP集成事故配压阀 16、CGP插装式高压事故配压阀  17、HCV组合式重锤卸荷阀  18、LBF两段关闭阀  19、SFD事故配压分段关闭装置  20、QHF油源切换阀  21、JXB机械液压过速保护装置  22、UXJ磁翻板液位计  23、SLX示流信号器 25、ZLB主令控制变送器  26、DWG导叶位置开关   27、JTK记忆型可调整液位开关  28、YKJ浮球液位控制器   YXQ油流信号器  JLC型主令控制器

2. 自动化监测元件.仪表

1、PTS11压力变送器   PSP10压力开关  ZKZ-2T/3T转速监控装置 2、ZKZ-3A/T齿盘残压转速监控装置  3、ZKZ-4可编程转速监控装置 4、ZKZ-5双PLC冗余转速监控装置5、ZJS双通道振动摆度监测装置  6、ZJS-4四通道振动摆度监测装置 7、DEV多通道振动摆度监测装置 8、ZWJ轴位移监测装置9、RDJ-P机组蠕动监测装置  10、ZDL-M轴电流监测装置  11、ZDL-P可编程轴电流监测装置 12、XPT133压力变送器  13、XPT135液位变送器  14、XPT137差压变送器  15、ZYB压力变送控制器  16、 SYM水压脉动监测装置    17、WKD液位变送控制器  18、MSL磁线液位位移变送控制器   19、ZWB智能温度变送控制器  20、WYS-2-W位移变送控制器  21、WYS-G角度控制变送器  22、YHX油混水信号器  23\YHS-2油混水监测装置 24、YHS-3一体式油混水检测控制器  25、TCS-K热导式流量开关 26、TCS-Z热导式流量变送器  27、DYK导叶开度仪28、JDS剪断销信号装置 29、LJZ-2差压流量监控装置   30、LSX流量水头监测仪  31、DSJ多功能水力参数监测装置  32、SWJ水位监测仪33、SWJ-3水位-水头监测装置   34、WP-C温度监测仪  35、WP-D温度巡检仪 ZUX液位信号计
3.辅机控制装置
1、YZK油压罐自动控制装置  2、PSK排水泵自动控制装置  3、KJK空压机自动控制装置  4、HDK火灾报警自动控制装置   5、WSS机组测温制动柜

 西安恒远JQK2集成制动装置详细参数
 西安恒远JQK2集成制动装置详细参数
 西安恒远JQK2集成制动装置详细参数

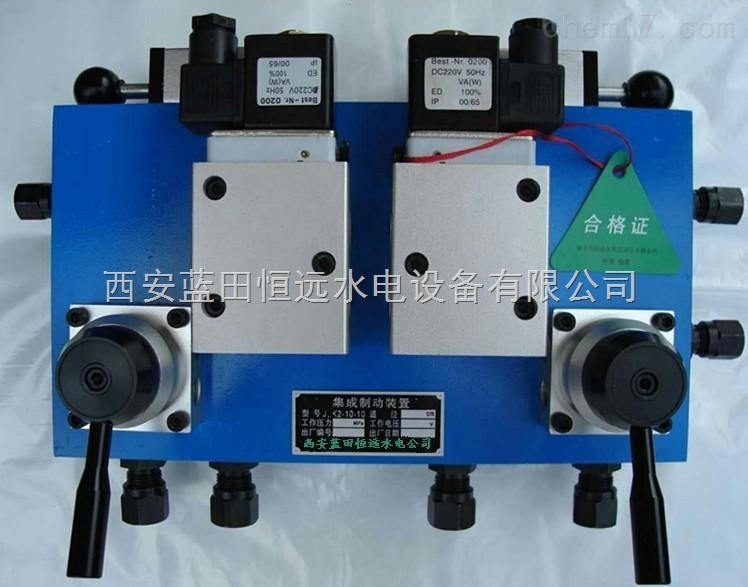

    JQK2集成制动装置用于水电机组自动和手动刹车，可实现机组自动停机。
1、本产品采用进口手动阀和电磁空气阀把水电厂常用的控制回路，集中在一块集成板上，实现无管连接、集中控制。
2、集成块和自动化元件全部采用硬质铝合金，体积小，重量轻，即可用于强电控制，也可用于弱电控制。
3、缘性能好、密封可靠、结构紧凑、操作方便、动作可靠。

技术参数
1、工作压力：0.2-1.0MPa
2、通径：Φ10mm
3、工作介质：空气
4、外形尺寸：376×240×62
5、安装尺寸：中心距140（2-M12）
6、额定电压：DC：24V、48V、110V、220V
AC：220V

　自动化监测（发信）元件主要是用来监视机组本体及油水风辅助系统的温度、转速、压力、液流、液位、位移等参数，在机组程序自动化控制中执行某一给定任务，并实现越限报警，这一类自动化元件主要包括：振动信号、转速信号、流量信号、压力信号、液位信号、温度信号、剪断销信号、导叶位置信号及位置信号等。
2.1 振动监测振动是水电机组较为常见的问题，它的分布也较为广泛，机组从上到下，从转动部件到固定部件均可能发生振动。较大的振动直接影响着机组的安全运行，因此它是评定机组运行质量的一个重要指标。从振动理论上讲，振动由三个参数来表征，即幅值、频率和相位。振动幅值表征振动大小，振动频率表征振动产生的原因，振动相位表征振动方式，但通常在振动监测中只监测振动幅值，而很少监测频率和相位。仪表生产厂家又由于普遍存在规模小，生产设备落后，同时又缺乏必要的监测设备，特别是振动的测量根本无法满足要求，监测仪表实际上成了一种摆设。从国外的情况来看，也并非是所有生产厂家的产品都能使用，主要原因是水轮发电机组的振动频率较低，目前比较适合水电机组使用的公司有两家，一家是德国的SCHENCK公司，另一家是瑞士的VM公司。其主要特点是低频性能好，传感器和前置器一体化,系统构成灵活，用户可根据测点多少选择单元数量，功能上是分级的，从外的实际使用情况来看二次仪表和专用软件由厂家供货比较合适，这是因为：(1) 国外厂商的售后服务价格非常昂贵；(2) 国外专用软件升级周期较长；(3) 国外软件汉化界面不理想。

2.2 转速测量

　　转速测量是水电机组重要的参量之一，它与调速、励磁、同期及控制系统等直接关联，如果转速测量系统发生故障，将会直接影响整个系统，甚至危及设备安全，这一点对于“无人值班”电站就显得更为重要。

　　以前转速测量通常有残压测频和同轴联接的机械过速开关二种，按供货习惯通常由主机厂配套提供，而主机厂本身并不生产这些产品，所以元器件几乎都是从市场上购买的，其结果是残压测频转速信号器由于抗干扰能力差而频繁发生误动。而机械过速开关也由于误差太大、调试不方便（调定值时要反复的进行机组过速，对机组机械部分寿命不利）而无法正常投入使用。
　　目前国外转速测量通常有两种方式，一种是齿盘测速，另一种是发电机残压测频。当机组转速大于80%nr（nr为额定转速）时，调速器自动选择发电机残压测频通道来测量机组的频率。齿盘安装在主轴上，同时设有两个电气的测速探头，把测得的信号通过各自的转速传感器变成具有一定幅度的方波脉冲输入调速器中，调速器经过计算处理求出转速值。这两个探头同时测量，一方面可以补偿由于水轮机大轴移动（在轴承限制范围内）引起的误差；另一方面，通过比较两个环节测得的转速值，可以监视转速传感器是否正常工作。残压测频是通过发电机端PT来测量发电机的残压，然后把测得的残压通过隔离、限制和滤波，后输入到调速器中。机组控制所需的转速信号器都由调速器的微处理机产生，通过转速继电器以开关量的形式输出。转速继电器的设定值可以通过PC机或LCD终端键盘上的+/-按钮来调整。
