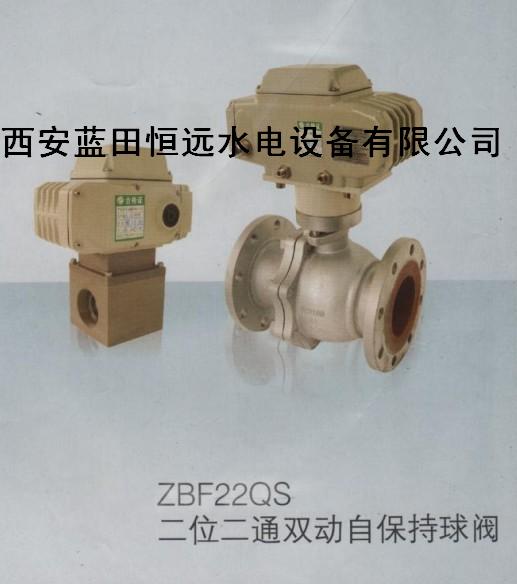

ZBF22QS ZBF22QS二位二通双自动自保持球阀

一、概述

    ZBF22QS-10~200型双动自保持球阀主要是由阀体和电动执行机构组成，是一种二位二通自保持自动阀门。在接到开（关）阀信号后，电动执行机构得电带动球阀阀芯转动，阀芯转到位后电动执行机构内部自断电，阀位机械指示指向相应的阀位，阀位开关输出无源阀位信号。阀芯每转90°阀功能切换一次。

    ZBF22QS-10~200型电动球阀适用于空气、油、水等无强腐蚀性的流体。工作时对流体的流向不作要求，对流体进、出压力不作要求，对介质的清洁度不作严格要求，可广泛应用于电力、石化、冶金等部门，以远程控制管道介质的流通与中断。

二、特点

1、 ZBF22QS-系列型电动自保持球阀采用球面密封结构，无内漏，比传统滑阀结构电磁阀密封性能更好，耐压和工作压力等级更高。

2、 球阀驱动采用进口执行机构，防护等级为IP65，可满足水电潮湿环境要求。

3、 对介质清洁度不作严格要求。

4、 阀位置有现场机械显示和开关接点输出。

5、 可在现场手动操作。

三、技术参数

1、 额定压力：0—6.4MPa

2、 介    质 ：油、水、无强腐蚀性气体

3、 环境温度：-20~45℃

4、 介质温度：≦150℃

5、 相对湿度：≦ 95%

6、 电源电压：DC220V  DC24V  AC220V  AC110V（优先选用交流等级）

7、功       率：120W

8、连接方式：法兰连接

四、工作原理

假定起始状态为全关位置，阀位指示输出阀全关信号，当需要切换介质回路时，电动执行机构开阀信号端得电带动球阀阀芯转动，阀芯转到位后，电源自动切断，阀位输出阀全开信号，介质直通。

当需要关断时，电动执行机构关阀信号端得电带动球阀阀芯转动，阀芯转到位后，电源自动切断，阀位输出关阀信号，介质被截断。完成一个工作循环。

失电或故障情况下可用内六方扳手（摇把）摇动电动执行机构，在摇动摇把同时观察机械显示情况，了解阀的状态。

五、安装及维护

    ◎ 安装前请详细参阅安装及外形尺寸图
    ◎ 连接管路前应将管内清理干净，不得有铁屑、锈铁皮等杂物。
    ◎ 不可安装在有水溅到的地方。
    ◎ 接入电源时，检查电压等级是否一致，检查阀位指示是否相符。
    ◎ 出厂时产品均有卡套式管接头，要求用户选用合适的铜管或不锈钢管
    ◎ 接线图：本产品执行机构有交流驱动和直流驱动两种形式，电气接线如下图所示：

阀兰标准：GB9119-2000

1、 安装前请详细参阅安装图及外形尺寸图。

2、 连接管路前应将管内清理干净，不得有铁屑、锈铁皮等杂物。

3、 不可安装在有水溅到的地方。

4、 接入电源时，检查电压等级是否一致，检查阀位指示是否相符。

5、 在调试过程或阀体故障时，可由内六方扳手转动电动执行机构，实现阀体的开关。
