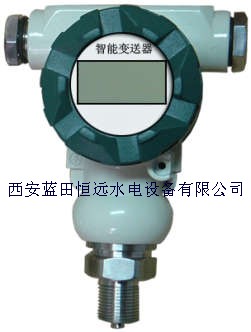

XPT133 XPT133蜗壳进口智能压力变送器

一、概述

XPT133型压力变送器采用一体化接线盒设计，具有专用接线端子，以及指针或液晶数字显示,安装、检验、维修方便。精选进口原装隔离膜压力传感器和专用集成电路，保证了产品优良的性能，与美国ROSEMUNT公司的2088相仿，是理想的扩散硅工业压力测控仪表。

二、主要技术性能：

测量范围：        -0.1…0～0.01…100MPa

过载：              1.5倍满量程压力

压力类型：       表压或压或密封参考压力

度：          典型：±0.25%FS； zui大：±0.5%FS；

                       （包括非线性、迟滞和重复性）

长期稳定性：     典型：±0.1%FS； zui大：±0.2%FS；

零点温度漂移：     0.03%FS/℃（≤100KPa）；0.02%FS/℃（>100KPa）；

满度温度漂移：     0.03%FS/℃（≤100KPa）；0.02%FS/℃（>100KPa）；

工作温度：           普通型：-30～80℃

贮存温度：            -40～120℃

供电电源：            15～28VDC

输出信号：             4～20mADC

传输方式：             二线

负载电阻：              ≤（u-12）/0.02Ω

过程连接：               M20×1.5外螺纹

                               或G1/2外螺纹带密封垫（齐平膜片）

外壳防护：              1P65

电气连接：              专用接线端子

三、安装

3.1安装前检查

（1）被测点的压力是否会超过变送器的测量范围；

（2）所测介质是否与变送器的结构材料相适应；

（3）所测介质是否会堵塞变送器的引压孔。

3.2安装方法

一般情况下，变送器应向上垂直于水平方向安装。若受环境条件限制，允许变送器zui大倾斜至与水平方向成30度角安装。

不允许将变送器倒置安装。

严禁随意拆卸、摔碰及强行绞拧导线的行为，严禁用铁丝、钢针等硬物捅引压孔。可以直接安装于测量管道的法兰接头上。为了便于安装和维修，法兰接头与管道之间应加装截止阀。

四、电气连接

接线时应按下图规定的各种端子定义，参照下列方法连接。

拧下接线端子侧表盖，按图连线。

变送器接线时，应根据变送器的输出方式按照上述端子（连接方法进行连接）。
