VIEW Pinnacle 250 Pinnacle 250

VIEW Pinnacle 250 美国进口快速测量影像仪VIEW Pinnacle 250 美国进口快速测量影像仪Pinnacle250 全自动非接触式影像测量仪是一款高速度、的光学非接触式三维坐标影像测量仪，适用于工艺过程控制测量和质检检测应用。

东莞市天测光学设备有限公司（TianCe Optical Equipment Co.,LTD.）是一家专业从事测量仪器销售和服务的高新技术企业。公司坐落在中国制造业名城广东省东莞市.公司本着“诚信、专业、务实、创新”的经营理念，坚持“以质量求生存、以信誉求发展”为企业宗旨,为客户提供高质低价的产品和服务,获得珠三角客户广泛好评。
公司专业从事美国QVI产品、OGP影像测量仪，VIEW影像测量仪（中国区总代）、法国Keron 关节臂三坐标测量仪、等著名品牌测量仪器的销售、安装、维修、校正、保养、升级等服务。公司拥有完善的样品测试中心和方案评估实验室,可为客户提供完善的测量解决方案,公司附设200平米的机器展示中心,可为企业，学校及研究机构提供三维尺寸测量，三维激光扫描，测量仪应用培训等服务。

VIEW Pinnacle 250 美国进口快速测量影像仪

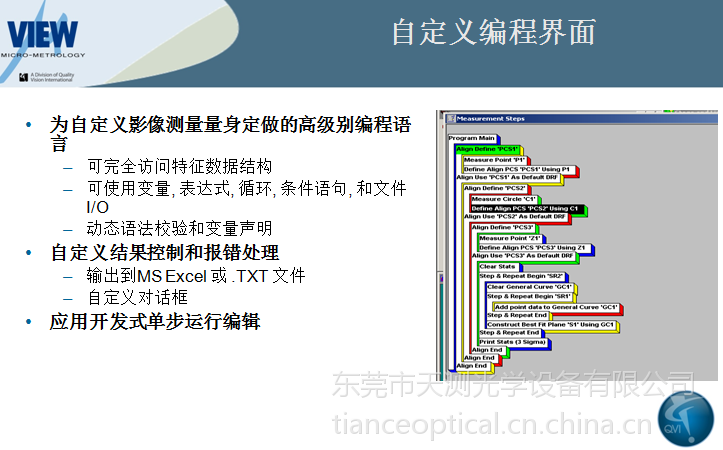

VIEW Pinnacle 250影像测量仪有着不一样的精度和生产率，优某异的MTBF性能，以及在同类型自动测量系统中低的购置成本。其独某特的可编程多色环形灯(PRL)选项运用红、绿、蓝、白LED照明，可轻松应对苛某刻的应用。好的直性运动控制技术造就了运行速度快、可某靠的免维护平台，满足从无尘室到工厂车间的生产环境中，大容量、高性能的操作。 可选的软件包增强系统的通用性： l CAD 导入(DXF/IGES) 软件 l 形状拟合和分析软件 l 离线编程软件 l QC-Calc™ Statistical Process Control (SPC) —实时分析和报告软件 Elements™ CAD To Measure测量软件

特征：

- 测量范围：250 x 150 x 100 mm

- 25公斤承载力

- 亚微米的光栅尺分辨率

- X-Y无阻力线性马达驱动，平台速度400 mm/秒

- Z轴DC伺服回转马达驱动，100 mm/秒

- 误差映射：在XY平面非线性二维纠错

- 双重放大光学系统，固定镜头，内部放大1-4倍

- 可编程LED平台背光及同轴表面光照明

- 可编程多色环形灯(PRL)选项

- TTL激光选项，具有自动聚焦和扫描功能

- SpectraProbeTM 高分辨率彩色传感器选项

- 好的图像处理性能，快速、、稳健

- 双通道，数字式，1.4兆像素的单色相机; 4:1的比例

- 次像素精度： 1/10 - 1/50 pixel

- 的Anthro Cart Operator工作站

- 强大的测量软件和数据分析工具可供选择

- 平均工作时间 MTBF ≥ 8,000 小时

Pinnacle 的应用范围包括：
半导体/电子

BGA, μBGA, CSP, 倒装芯片, MCM, bump-on-die

引线框，引线接合，柔性线路板，连接器

SMT元件贴装

锡膏/环氧数脂胶点

芯片载体和托盒

喷墨打印机墨盒

光纤组件和MEMs

数据存储

悬置件

滑块和悬臂组(HGA)

磁盘介质基板

注塑和机加工件
模具和刀具
医疗设备
燃料喷射部件
手表组件

Pinnacle250 全自动非接触式影像测量仪是一款高速度、的光学非接触式三维坐标影像测量仪，适用于工艺过程控制测量和质检检测应用。

Pinnacle250 全自动非接触影像测量仪适用范围：
◆Flip chip、BGQ、QFP、QFN、MCM等封装间距、线宽、角度、弧度、高度等尺寸测量
◆ SMT组装装配、PCB&FPCB挠性电路等关键尺寸测量
◆ 丝网印刷的孔径、位置、厚度、角度等测量
◆ Bump on die、Solder Paste、 光纤关键尺寸测量
◆IC & LED封装引线架Lead frames、探针卡角度、间距、高度等测量
◆ LED SMD封装测量，包括胶高、间距等测量
◆PhotoMask、MEMS晶圆级检测、关键尺寸测量等应用
