VIEW Summit 450/600/800 VIEW 450/600/800

东莞市天测光学设备有限公司（TianCe Optical Equipment Co.,LTD.）是一家专业从事测量仪器销售和服务的高新技术企业。公司坐落在中国制造业名城广东省东莞市.公司本着“诚信、专业、务实、创新”的经营理念，坚持“以质量求生存、以信誉求发展”为企业宗旨,为客户提供高质低价的产品和服务,获得珠三角客户广泛好评。
公司专业从事美国QVI产品、OGP影像测量仪，VIEW影像测量仪（中国区总代）、法国Keron 关节臂三坐标测量仪、等著名品牌测量仪器的销售、安装、维修、校正、保养、升级等服务。公司拥有完善的样品测试中心和方案评估实验室,可为客户提供完善的测量解决方案,公司附设200平米的机器展示中心,可为企业，学校及研究机构提供三维尺寸测量，三维激光扫描，测量仪应用培训等服务。

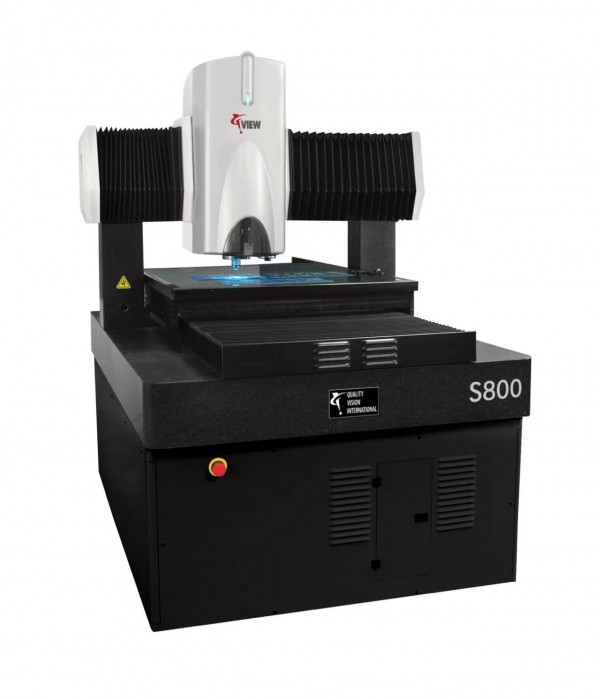

Summit450 and 600 models are offered with a choice of either high-speed servo motor drives or linear motor drives. The Summit 800 uses a precision ball-screw and servo motor drive system. All Summit models offer very high accuracy, while the linear motor models offer high speeds and improved motion control resulting in higher accuracy and throughput.

The Summit systems are ideal for measurement of large format parts requiring high accuracy, such as solder paste stencils and screens, artwork, panelized printed circuit boards, flex circuits, and micro-etched parts.

Summitmodels can be equipped with an optional through-the-lens or offset mounted laser for added flexibility in Z-axis measurements. Summit models can also utilize the optional SpectraProbe™ offering sub-micron Z-axis measurement resolution.

XY Area Accuraccy: E2=(2.0+4L/1000)um   (E2=(1.5+5L/1000)um require high resolution scales)

Z Linear Accuracy: E1=(1.8+5L/1000)um   (E1=(1.4+5L/1000)um with TTL Laser and optional 5X lens)

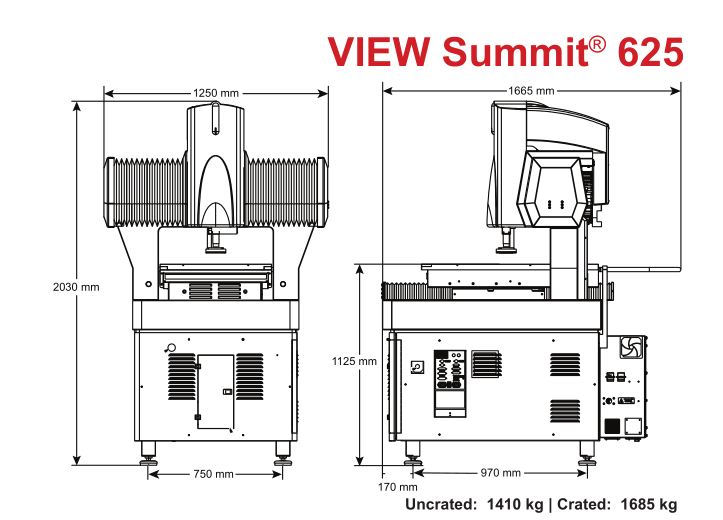

VIEW Summit 600
大量程、影像测量系统

VIEW Summit的和迅捷的测量速度专为近线生产工艺监控和
质量保证应运而生。其200 mm/秒的XY平台移动速度以及可选配的X-Y
无阻力线性马达驱动（可达400mm/秒），保证了车间环境中超高的生产力。
有两大量程供选择的Summit，是测量大型封装工件的理想工具，如印刷电路板、模板、平板显示器、蚀刻板、掩模图案，或小工件的嵌套组。
可选的软件包增强系统的通用性：

• CAD 导入(DXF/IGES) 软件
• 形状拟合和分析软件
• 离线编程软件
• QC-Calc™ Statistical Process Control (SPC) —实时分析和报告软件Elements™ CAD To Measure测量软件
• VIP (VIEW界面程序) — 可选的VIEW vsm操作者界面直接链接到数据分析

特征：
- 测量范围： 450 x 600 x 150 mm
- 50公斤承载力
- 亚微米的光栅尺分辨率
- 平台移动速度X-Y: 200 mm/秒; Z: 100 mm/秒
- 可选的X-Y无阻力线性马达驱动，平台速度400 mm/秒
- 误差映射：在XY平面非线性二维纠错
- 双重放大光学系统，固定镜头，内部放大1-4倍
- 可编程LED平台背光及同轴表面光照明
- 可编程多色（红、蓝、绿、复合白色）环形灯(PRL)选项
- TTL激光选项，具有自动聚焦和扫描功能
- 三角和共焦激光位移传感器选项
- SpectraProbeTM 高分辨率彩色传感器选项
- 好的图像处理性能，快速、、稳健
- 双通道，数字式，1.4兆像素的单色相机; 4:1的比例
- 次像素精度： 1/10 - 1/50 pixel
- 的Anthro Cart Operator工作站，90 x 90 x 128 cm; 40kg
- 可选配一体式可调节高度的工作站活动臂及平台，上可放置平板显示器、键盘鼠标及周边设备
- 强大的测量软件和数据分析工具可供选择
- 平均无故障工作时间 MTBF ≥ 8,000 小时

Summit的应用范围包括：
半导体/电子
PCB板与Stencil
光罩
引线框，引线接合，柔性线路板，连接器
SMT元件贴装
锡膏/环氧数脂胶点
芯片载体和托盒
喷墨打印机墨盒

数据存储
磁盘介质基板
滑块和悬臂组(HGA)
Wafer carriers and row bar pallets

注塑和机加工件
模具和D具
医某疗设备
燃料喷射部件
手表组件

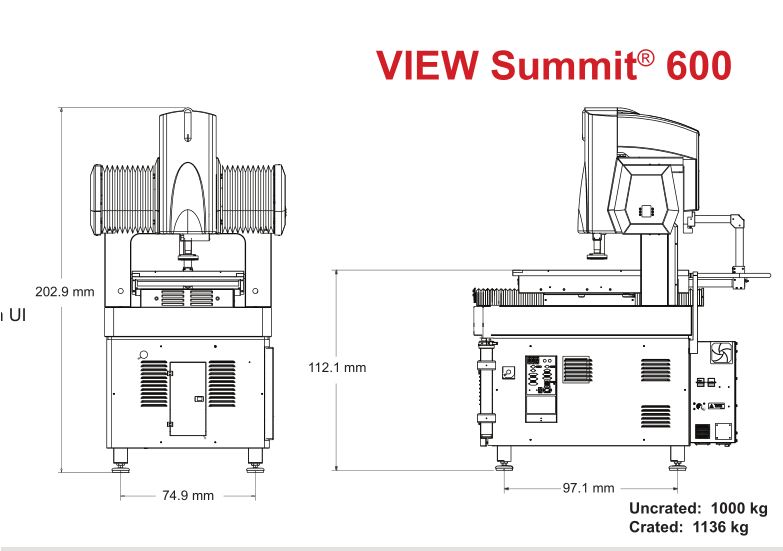

VIEW Summit 600
A large travel, high accuracy dimensional metrology system

The VIEW Summit delivers high accuracy and high measuring speeds for near-line process monitoring and quality assurance applications. XY Stage velocities of 200 mmc (standard model) and 400 mmc (with optional linear motor drive system) ensure very high productivity on the factory floor.
Available in two large travel sizes, Summit is ideally suited for measuring large footprint parts such as PCBs, stencils, flat panel displays, etching sheets, and
mask patterns, as well as nested groups of smaller parts.
Available optional software packages increase system versatility:
•  CAD import (DXF/IGES) Software
•  Form fitting and analysis Software
•  Off-line Programming Software
•  QC-Calc™ Statistical Process Control (SPC) — Real-time analysis and reporting software
•  VIP (VIEW Interface Program) — Optional VMS operator interface with direct links to data analysis

Featuring:
- Measuring range: 450 x 600 x 150 mm (18 x 24 x 6 in.)
- 50 kg (110 lbs) maximum load
- Sub-micron scale resolution
- Stage Drive velocity XY: 200 mmc; Z: 100 mmc
- Optional 400 mmc stage X, Y velocity with frictionless linear motor drives
- Stage Error Mapping：Non-linear 2D error corrections in X-Y plane
- Dual magnification, fixed lens optical system with 1x and 4x internal magnifications
- Programmable LED illumination system for stage backlight and coaxial surface light
- Optional Multi-Color (red, blue, green and composite white) LED illumination Programmable Ring Light (PRL)
- Optional through-the-lens (TTL) laser with autofocus and scanning capabilities
- Optional Triangluation and confocal laser displacement sensors
- Optional SpectraProbeTM high resolution chromatic sensor
- Advanced image processing for high speed, accuracy and robustness
- Dual, digital, 1.4 megapixel monochrome cameras; 4:1 ratio
- Subpixel accuracy of 1/10 to 1/50 pixel
- Stand-alone Anthro Cart Operator workstation; 90 x 90 x 128 cm; 40kg
- Optional Integrated adjustable sit / stand workstation arm, with independent height adjustment for monitor and keyboard that provides support for the flat panel display and peripherals
- Choice of powerful metrology software and data analysis tools
- MTBF ≥ 8,000 hours

Applications for Summit include:
Semiconductor/Electronics
PCBs and Stencils
Photo masks
Lead frames, wire bonds, flex circuits, connectors
SMT component placement
Solder paste/Epoxy glue dot
Chip carriers and trays
Inkjet printer cartridges

Data Storage
Suspensions
Slider and Head Gimble Assemblies (HGA)
Disk Media substrates

Precision plastic molded and machined parts
Dies and tooling
Medical devices
Fuel injection components
Watch components
