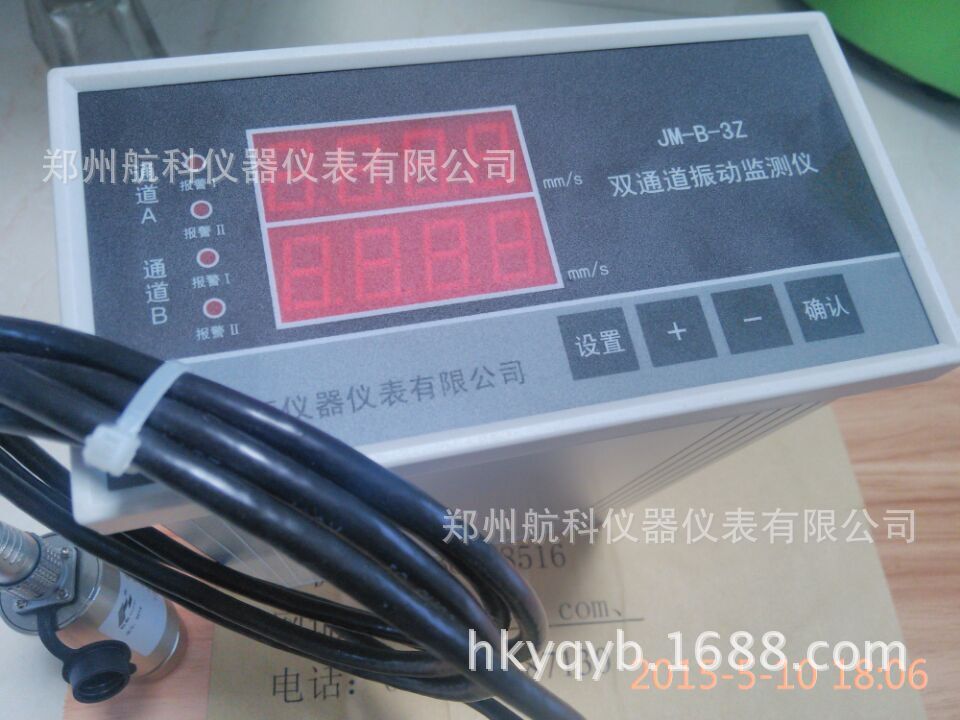

JM-B-3Z 双通道振动监测仪

JM-B-3Z振动监测仪  JM-B-3Z双通道振动监测仪

2．量程范围： 频响：1～3KHz（轴振动）/10～300Hz（瓦振动）

振幅：0～500μm内任意设置（峰-峰值）； 出厂值为：0～200μm

烈度：0～50.0mm/s内任意设置（有效值）； 出厂值为：0-20.0mm/s

3．测量精度： ±0.5级，线性误差≤1%FS

4．输入信号： ZHJ-2振动速度传感器的信号、

CWY-DO-Φ8mm电涡流传感器、

ZHJ-3D低频振动传感器信号

5．输出信号： 电流输出：4～20mA（负载≤1KΩ）

二级开关量输出：DC 27V/2A 或 AC250V/

TDM同步信号输出

6．环境温度： -10～65℃（相对湿度：≤85%）

7．供电电压： AC220V/50Hz±10%

8．安装方式： 盘式

9．外形尺寸： 常规样式：170mm(长)×95mm(高)×260mm(深)

竖式：95mm(长)×170mm(高)×260mm(深)

10．开孔尺寸：常规样式：152mm(长)×77mm(高)

竖式：77mm(长)×152mm(高)

 JM-B-3Z振动监测仪  JM-B-3Z双通道振动监测仪

JM-B-3Z－A□□－B□□－C□□□

A：传感器选择 01：ZHJ-2振动速度传感器、

02：CWY-DO-Φ8mm电涡流传感器

B：单位选择 01：振幅、02：烈度

C：量程选择 振幅量程范围0～500μm,

例如：200＝200μm

烈度量程范围0～50.0mm/s,
