CB3251-85 Y型空气滤器、船用空气滤器

船用滤器

本公司生产的船用滤器品种有：

船用吸入粗水滤器，船用吸入海水滤器CB/T497-94 CBM1061-81

船用低压粗油滤器CB/T425-94

船用双联油滤器CBM1132-82

船用单联油滤器CBM1133-82

船用小型双联油滤器CBM1134-82

船用空气滤器CB3251-85Y Y型滤器

船用外螺纹空气滤器、船用法兰式空气滤器CB421-77

船用直通单联油滤器DDL型

船用铜制海水滤器CB682-78

船用吸入滤器，吸入滤网盒，玫瑰箱JIS F 7206-1980

船用铸铁Y型过滤器JISF7220-1996

船用筒形海水滤器（船用日标海水滤器) JIS F7121

船用日标水滤器JISF7226-1988

船用吸入粗水滤器，船用吸入海水滤器CB/T497-94 CBM1061-81

型式：A型、AS型、BR型、BRS型、BL型、BLS型

工作压力：0.1MPa 0.2MPa

公称通径：DN40-DN500(A、AS型) DN40-DN350(BR型、BRS型、BL型、BLS型)

适用介质：淡水、海水

法兰连接标准：CBM1012

主要零部件材质说明：阀体、阀盖、沉淀盆材质为碳素钢；滤网材质为碳素钢（DN≤350）

或不锈钢（DN≥40）

船用低压粗油滤器CB/T425-94

型式：A型、AS型

工作压力：0.4MPa

公称通径:DN20-DN100

方孔间距/铜丝直径mm：0.75/0.26; 0.40/0.22; 0.25/0.16; 0.18/0.13; 0.16/0.09

适用介质：滑油、燃油

主要零部件材质说明：阀体、阀盖材料为灰铁，塞芯材质为铝青铜，滤网材质为不锈钢。

船用双联油滤器CBM1132-82

适用介质：滑油和温度不高于80℃的燃油

公称压力：0.5MPa

公称通径：DN50-DN125

法兰连接标准：JIS B2211-77

主要零部件材料：本体和盖材料HT20-40；塞杆为A4；塞芯为ZQSn10-2；滤网材料为H68；磁性板为A1NiCo5

船用单联油滤器CBM1133-82

单联油滤器广泛应用于各类船舶，工作温度≤80℃的燃油和滑油管路系统。

公称通径：15∽400mm工作压力：≤0.5MPa

滤器的型式

S型——法兰连接尺寸按CB/T46的直通单联油滤器；

LA型——法兰连接尺寸按CB/T46的右式直角单联油滤器；

LB型——法兰连接尺寸按CB/T46的左式直角单联油滤器；

SS型——法兰连接尺寸按GB2506的直通单联油滤器；

LAS型——法兰连接尺寸按GB2506的右式直角单联滤器；

LBS型——法兰连接尺寸按GB2506的左式直角单油滤器；

油滤器本体、盖及滤筒的材料为Q235-A，滤网材料为1Cr18Ni9Ti；油滤器滤网筒过滤有效面积与公称通径截面积之比不小于5；用于滑油介质的油滤器加装磁性块,材料为AINiCo5；油滤器密性试验和强度试验,压力为0.75MPa,持续时间不少于5min，应无渗漏；油滤器内腔除锈清洁后涂防锈油,外表面涂防锈底漆和浅灰色面漆各一度。

船用小型双联油滤器CBM1134-82

适用介质：滑油和燃油

公称压力：0.4MPa

公称通径：DN25-DN40

法兰连接标准：JIS B 2211-77

材料：本体和盖材料HT20-40；塞杆为A4；塞芯为ZCuSn10Zn2；滤网材料为H68；磁性板为A1NiCo5

船用空气滤器CB3251-85Y

适用介质范围：船用舶的压缩空气、淡气、蒸汽、疏水、燃油、滑油管系

型式及法兰连接标准：Y型按GB569-65、YS按GB2501-89

公称压力：≤1.6MPa

公称通径：DN15-DN200

滤器本体的材料为铸钢ZG230-450H，滤筒材料为1Cr18Ni9Ti

注:

⑴ 滤器所配置的法兰压力等级为PN≤1.6MPa；

⑵滤器所配置的法兰压力等级，可根据用户要求进行配置。

船用外螺纹空气滤器、船用法兰式空气滤器CB421-77

型式：1Q——螺纹连接按CB822-1984的空气滤器；

2Q——法兰标准按CB/T47-1999或GB10746-1989的空气滤器。

公称压力：4.0MPa

公称通径：螺纹：DN10-DN32 法兰：DN40-DN50

本空气滤器适用于船舶的压缩空气管系。

空气滤器本体、盖及滤筒的材料为钢20，滤筒材料为紫铜管T4；DN10-32空气滤器的螺纹接头按CB822-84；DN40-50空气滤器的法兰按PN4.0MPa、B型——CB/T47-1999或PN4.0MPa、B型——GB10746-1989配置。

CB682-78铜制海水滤器

形式：A型（直通式） B型（直角式）

公称压力：0.25Mpa

公称通径：65-150mm 20-150mm

适用介质：海水

适用范围：本产品适用于个类型船舶的海水管路。

海水滤器主要零件材料：本体材料为铜，滤网材质为铜丝布，阀盖材料为黄铜，横杆材钢为碳钢，密封垫片材料为橡皮。

1.铜制海水滤器符合本标准要求，并按统一规定的图样制造。

2.滤网通孔总面积与公称通径截面面积之比，DN20-50mm时不小于5，DN65-150mm时不小于3。

3.紧固零件镀锌。

4.滤器本体和盖用PN=4mpa水压做强度试验，装配后用PN=3.2Mpa水压做紧密性试验。

5.滤器试验合格后表面凃绿色油漆。

船用吸入滤器，吸入滤网盒，玫瑰箱JIS F 7206-1980

适用介质：船底污水

公称通径：DN40-DN300

材料：Q235镀锌

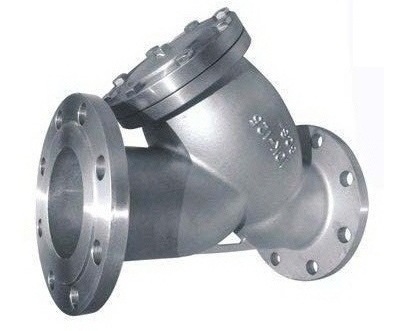

船用铸铁Y型过滤器JIS F7220-1996

公称压力：5K 10K 16K 20K

公称通径：DN25-DN125

材质：铸铁

Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y型过滤器具有结构，阻力小，排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目，通气网为10~100目，通油网为100~480目。篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤蓝、由过滤器出口排出。

船用筒形海水滤器（船用日标海水滤器) JIS F7121

公称压力：5K

公称通径：DN25-DN400

适用介质：海水，淡水

用途：适用于温度＜220℃的水蒸汽、石油、石油制品及非腐蚀性介质。

材料：阀体、阀盖材质为铸铁，滤网为不锈钢材质

船用水滤器JIS F7226-1988

公称压力：5K

公称通径：DN25-DN400

适用介质：海水，淡水

用途：适用于温度＜220℃的水蒸汽、石油、石油制品及非腐蚀性介质。
