ZKZ-4 ZKZ-4可编程转速监控装置

ZKZ-4型转速监控装置外接转速脉冲传感器、或残压实时监测水轮发电机组的转速，并在机组各转速点输出开关量信号和与机组转速对应的模拟量信号，为自动开、停机及电厂监控系统服务

 西安蓝田恒远水电设备有限公司是从事水电设备领域、发电站自动化监测元件的开发、生产、销售、服务于一体的行业自动化新技术专业化生产厂家，并通ISO9001质量管理体系认证。公司本着“求真、创新、高效"的企业理念,不断创新严格管理稳步发展,逐步实现着“为行业服务对社会负责发展"的企业目标。自成立以来，西安蓝田恒远水电设备有限公司始终坚持以人为本，以创新为发展动力，秉承“信誉第一，质量至上”的经营理念，争创市场一流品牌。公司博采国内外先进技术,研制出适合我国各种环境下的产品,公司设备覆盖了水电行业的基础自动化执行元件、自动化监测元件、仪表、仪器、极其各种阀门设备,辅机控制系统装置上百种规格。我公司一如既往庄重的承诺:产品保质期为三年,期间有任何质量问题保修、保换、保退、及时为用户提供配件,备品及技术支持,48小时内赶到现场。公司加强质量管理,提高技术工艺水平,力争以国际先进产品的质量性能优惠的价格为客户服务。

产品目录:

执行控制元件

1. BQZB板式球阀型自动补气装置  JLK导叶主令位置开关  SZF双向供水转阀  2、LSQ全自动滤水器  3、B302-2自动补气 4、QZB球阀型自动补气装置 ZJX-3剪断销信号装置  CJX-KJX-JX剪断销信号器 5、3KH-V自动补气装置 6、DPW-DYW电磁配压阀 7、DCF23电磁空气阀  8、JZF集成制动阀组 9、ZBF22Q小口径二位二通自保持球阀  10、ZBF22QS二位二通双动自保持球阀 11、ZBF23QS二位三通双动自保持球阀 12、ZBF24QS二位四通双动自保持球阀 13、ZBF22D自保持蝶阀  14、DCF22B二位二通电磁阀 15、SGP集成事故配压阀 16、CGP插装式高压事故配压阀  17、HCV组合式重锤卸荷阀  18、LBF两段关闭阀  19、SFD事故配压分段关闭装置  20、QHF油源切换阀  21、JXB机械液压过速保护装置  22、UXJ磁翻板液位计  23、SLX示流信号器 25、ZLB主令控制变送器  26、DWG导叶位置开关   27、JTK记忆型可调整液位开关  28、YKJ浮球液位控制器   YXQ油流信号器  JLC型主令控制器

2. 自动化监测元件.仪表

1、PTS11压力变送器   PSP10压力开关  ZKZ-2T/3T转速监控装置 2、ZKZ-3A/T齿盘残压转速监控装置  3、ZKZ-4可编程转速监控装置 4、ZKZ-5双PLC冗余转速监控装置5、ZJS双通道振动摆度监测装置  6、ZJS-4四通道振动摆度监测装置 7、DEV多通道振动摆度监测装置 8、ZWJ轴位移监测装置9、RDJ-P机组蠕动监测装置  10、ZDL-M轴电流监测装置  11、ZDL-P可编程轴电流监测装置 12、XPT133压力变送器  13、XPT135液位变送器  14、XPT137差压变送器  15、ZYB压力变送控制器  16、 SYM水压脉动监测装置    17、WKD液位变送控制器  18、MSL磁线液位位移变送控制器   19、ZWB智能温度变送控制器  20、WYS-2-W位移变送控制器  21、WYS-G角度控制变送器  22、YHX油混水信号器  23\YHS-2油混水监测装置 24、YHS-3一体式油混水检测控制器  25、TCS-K热导式流量开关 26、TCS-Z热导式流量变送器  27、DYK导叶开度仪28、JDS剪断销信号装置 29、LJZ-2差压流量监控装置   30、LSX流量水头监测仪  31、DSJ多功能水力参数监测装置  32、SWJ水位监测仪33、SWJ-3水位-水头监测装置   34、WP-C温度监测仪  35、WP-D温度巡检仪 ZUX液位信号计
3.辅机控制装置
1、YZK油压罐自动控制装置  2、PSK排水泵自动控制装置  3、KJK空压机自动控制装置  4、HDK火灾报警自动控制装置   5、WSS机组测温制动柜

ZKZ-4可编程转速监控装置

ZKZ-4可编程转速监控装置

ZKZ-4可编程转速监控装置

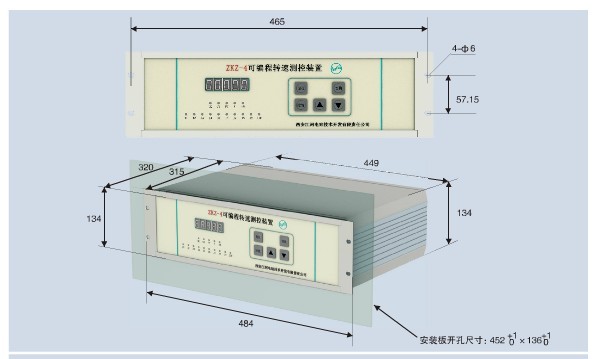

一、概述 ZKZ-4型转速监控装置外接转速脉冲传感器、或残压实时监测水轮发电机组的转速，并在机组各转速点输出开关量信号和与机组转速对应的模拟量信号，为自动开、停机及电厂监控系统服务。 二、特点 ■ ZKZ-4型转速监控装置集频率表、转速表、转速继电器、转速测试仪表于一体，是多用途转速监控仪表； ■ 转速测量采用了变闸门测周期的测量原理，具有测量精度高、实时性强的特点； ■ 装置测控精度只决定于PLC晶振的误差和稳定性； ■ 转速接点输出采用回差闭锁方式防止波形畸变引起输出误动作，根据电厂运行需要，可以在现场方便地对10个转速出口值进行一定范围的整定。 ■ 该装置还具有标准4~20mA 电流输出，可以方便的与计算机接口，可作为水电厂全厂计算机监控系统的组成部分。 ■ 该装置还具有标准modbus-RTU 协议，通过RS485与计算机接口，可作为水电厂全厂计算机监控系统的组成部分。 三、技术参数 ■ 装置故障报警信号：1路，装置异常时接点闭合。 ■ 模拟量输出：4～20mA(对应于机组转速0%Ne～200%Ne) ■ modbus-RTU通讯：机组频率和各报警点输出。 ■ 输出接点容量：/250VAC，/30VDC ■ 工作环境：温度0～50℃ 湿度＜85% ■ 外形尺寸： 盘装484×320×134mm ■ 电源：DC220V 或AC220V/50Hz,DC110V任选（订货时确定） ■ 功耗：     50W 三、工作原理 ZKZ-4转速监控装置由齿盘、传感器及PLC监控装置本体组成。 PLC系统采用S7-200系列，经内部分频后产生测量定时脉冲，周期为50us，其测量精度可达0.01Hz，稳定性高，长期不变。显示电路采用高亮度LED动态显示方案。 信号输入回路有光电隔离。将信号周期取入PLC 内，再换算成对应的频率、转速百分比及***大值等内容提供显示、记忆。 多路输出信号经过放大后驱动继电器输出，其中10个动作点与所设定的转速百分比对应，测转速达到设定值时，对应输出接点动作。装置采用稳态开关电源，交、直流均可稳定工作，且电压变化不影响测控装置可靠工作。
