石子压碎仪

石子压碎仪，石子压碎仪价格，压碎仪主要用于石子等混凝土骨料的压碎值指标测定。

沧州鑫华隆试验仪器厂始建于一九九五年（前身为国营机械厂，始建于1976年），是专业化生产建筑防水材料系列、土工合成材料系列，建筑节能材料系列、高速、公路、铁路、以及水利测试仪器等方面的生产企业，并与实力雄厚的天津科技大学通力合作，共谋发展。集科研开发、加工制造、经营经销于一体的高新技术企业。 ，是目前国内生产公路试验仪器、建筑试验仪器的重点骨干企业。在国内具有较高的知名度，本厂设备一流，检测手段完善，技术力量雄厚。产品严格按照，国家标准设计生产，多次在国家重点工程中标。我厂现有员工230余人，其中大专以上技术人员58人，自1995年起，我厂开始生产销售公路建筑仪器，经过十多年的努力，我厂产品不断更新。

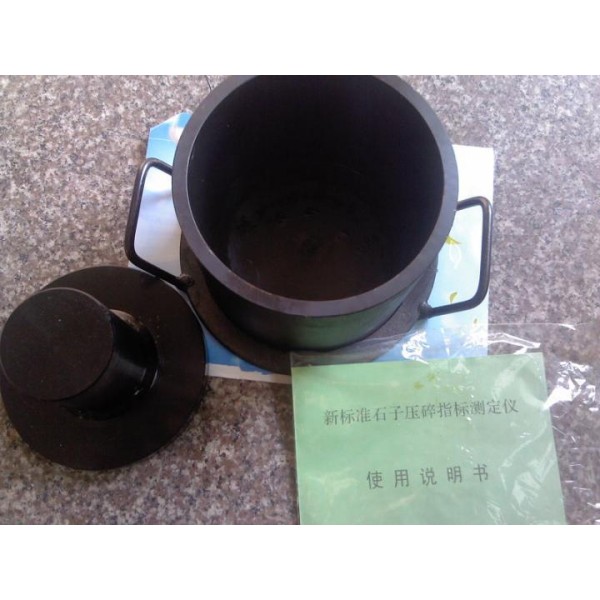

设备名称：石子压碎仪

设备说明：

技术参数
承压桶内径 φ152㎜
承压桶高度 120㎜
压头直径 φ150mm

   主要用于石子等混凝土骨料的压碎值指标测定。

试验准备
     1采用风干石料用13.2㎜和9.5㎜标准筛过筛，取9.5㎜～13.2㎜的试样3组各3000g，供试验用。如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h。试验前，石料应冷却至室温。
     2每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100㎜。
石子压碎仪在金属筒中确定石料数量的方法如下：
     将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。后用金属棒作为直刮刀将表面仔细整平。称取量筒中试样质量(m0)。以相同质量的试样进行压碎值的平行试验

试验步骤
1将试筒安放在底板上。
2将要求质量的试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。后用金属棒作为直刮刀将表面仔细整平。
3将装有试样的试模放到压力机上，同时加压头放入试筒内石料面上，注意使压头摆平，勿楔挤试模侧壁。
4开动压力机，均匀地施加荷载，在10min左右的时间内达到总荷载400kN，稳压5s，然后卸荷。
5将试模从压力机上取下，取出试样。
6用2.36㎜标准筛筛分经压碎的全部试样，可分几次筛分，均需筛到在1min内无明显的筛出物为止。
7称取通过2.36㎜筛孔的全部细料质量(m1)，准确至1g。、

 计算方法：
  石料压碎值按式(T0316-1)计算，至O.1％。Q1=m1/m0*
   式中： ——石料压碎值(％)；m0——试验前试样质量(g)；
   m1——试验后通过2.36㎜筛孔的细料质量(g)。

配件与材料

（1)          石料压碎值试验仪：由内径150㎜、两端开口的钢制圆形试筒、压柱和底板组成。试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65。并保持光滑状态

（2)           金属棒：直径10㎜，长450㎜～600㎜，一端加工成半球形

（3)           天平：称量2㎏～3㎏，感量不大于1g。

（4)            标准筛：筛孔尺寸13.2㎜、9.5㎜、2.36㎜方孔筛各一个。、

（5)           压力机：500kN，应能在1Omin内达到400kN。、

（6)          金属筒：圆柱形，内径112.0㎜，高179.4㎜，容积1767㎝3。

。

我们的同类产品还有

渗透仪 含水量测定仪 光电液限测定仪   电动相对密度仪 土壤长杆贯入仪,短杆贯入仪

含水量快速测定仪 表面震动压实试验仪  路面弯沉仪 石子压碎仪 贯入仪 土壤分样器

无侧限试模 针片状规准仪 承载比试验仪ZQB-4型轻便剪力仪 WX－2型光电液塑限联合测定仪 WG-4型轻便固结仪 三联中压固结仪 SD-1型土壤相对密度仪1006型泥浆粘度计

LCB－2型现场CBR值测定仪 HDSS-Ⅱ路面渗水量测定仪 ,路面水分渗透仪 承载板测定仪

手动液压多用脱模器  回弹模量测定仪 JM-III型集料加速磨光机 SD-3电动砂当量试验仪

TLD-141型电动脱模器   DZY-Ⅱ型数控多功能电动击实仪   K－30型平板载荷测试仪

SG－6、8型多功能直读式测钙仪  STCT-1型重型触探仪  泥浆三件套测定仪 轻型触探仪

本页产品地址：http://www.geilan.com/sell/show-5838752.html
