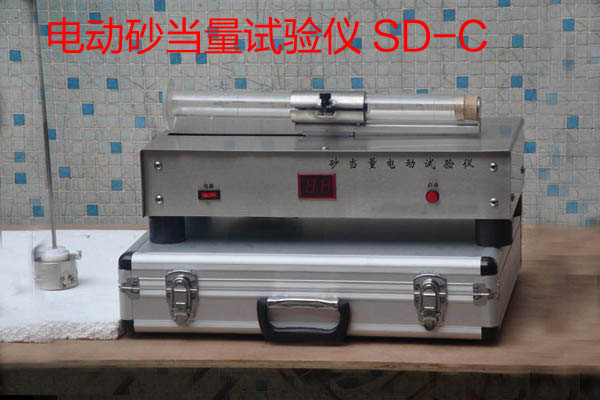

电动砂当量试验仪SD-C,
电动砂当量试验仪,电动砂当量测定仪,砂当量机械振荡器SD-2
简介
是根据行业标准(JTJ058-2000)中(T0334-1994)细集料砂当量试验规程要求设计的产品,适用于沥青混合料及水泥混凝土,用天然砂,人工砂,石屑,其集料zui大粒径不超过4.75mm,测定细集料中所含的粘性土或杂质的含量,以
评定集料的洁净程度,砂当量用SE表示
电动砂当量试验仪使用说明书
在使用本仪器前务请按如下内容检查是否包装完好、项目齐全，如有欠缺，为维护您的权益请立即告知您的供销商，本厂会及时为您提供服务。
装箱单
1：电动振动器 1台 2：冲 洗 筒 1只
3：使用说明书 1本 4：检验合格证 1本
5：仪器附件箱 1套 6：电源保险丝 3只（2A）
7：电 源 线 1根
8：冲洗管塞 1套 9：漏 斗 1只
砂当量试验仪附件箱清单
1：试 筒 4套 2：配重活塞 1只
3：钢板直尺 1把 4：试 剂 4瓶
5：冲 洗 管 1支 6：温 度 计 1支
砂当量试验仪是严格按照JTJ058-2000公路规程设计的产品。
一、电动砂当量试验仪产品主要规格及技术性能参数
1、自动式砂当量振动器
额定功率：90W
总 重：45±1kg
外形尺寸：564×320×360
试筒振幅：20.3±1.0cm
运动周期：180次/min±2次/min
2、 其它专用仪器
配重活塞：1kg±5g
塑料试筒：内径 32mm±0.25mm 高度 420mm
冲 洗 管: 外径 6mm±0.5mm 内径4mm±0.2mm
二、电动砂当量试验仪高浓 度氯化钙溶液的配制
按无水氯化钙（g ）：蒸流水体积（ml）=1：2进行配制。氯化钙溶于水时放热，溶液温度升高，待溶液冷却到室温后用滤纸进行过滤，以除去不溶杂质。过滤后的高浓度溶液存放备用，该溶液中氯化钙含量为410 g/L。
1、浓溶液（lL）的配制
（1）用量筒量取材272ml高浓度氯化钙溶液；
（2）用天平称取484.8g丙三醇；
（3）用天平称取13.6g甲醛；
（4）将上述三种试剂转入lL 量筒中。转入时要用少量蒸馏水分 别对 盛
（5）将lL配毕的溶液倒入2L的烧杯或量筒中，混合均匀，装入
2、制备冲洗液
取试验用的浓溶液62.5ml±0.5ml,装入5L塑料筒或瓶中，用蒸馏水稀释至2.5L±0.005L。
三、电动砂当量试验仪细集料的砂当量试验方法
1、目的与适用范围
（1）本方法适用于测定细集料中所含粘性土或杂质的含量，以评定集料的洁净程度，用S E 表示。
（2）本方法适用于沥青混合料及水泥混凝土用天然砂、人工砂、石屑，其集料zui大粒径不得超过4.75mm（圆孔筛5mm）。
2、仪器与试剂
本试验需要下列仪器和设备
（1）圆柱形试筒：透明塑料制内径32±0.025mm，高度420±0.25mm。人试筒底部起到100±0.25mm、380±0.25mm处刻划标记线，配有橡胶塞。
（2）冲洗管：由一根硬管组成，不锈钢或冷锻铜制其外径为6±0.5mm，内径为4±0.2mm，管的下部有一个不锈钢两侧带孔尖头，孔径为1±0.1mm。
（3）塑料桶（5升）：桶口配有插虹吸弯管的橡胶塞。桶底面高出工作台约1.5m。
（4）虹吸弯管和进气弯管；将其插入桶口橡胶塞。
（5）橡胶管（或塑料管）：长约1.5m，内径约5mm，与冲洗管、虹吸弯管联在一起吸液用，配有金属夹，以控制冲洗液流量。
（6）配重活塞由杆、底座、套筒、配重组成。杆长430±0.25mm；底座直径25±0.1mm，底面平坦光滑，垂直杆轴，横向有三个螺丝可保持活塞在试筒中间有一点小缝隙。套筒有一个螺丝，能固定活塞下沉的位置，并有一个能
靠尺子的深1cm、宽5mm的缺口，用于测量读数。固定在活塞杆顶端的配重，除筒套外总重1kg ±5g。
（7）振荡器：使试筒产生横向直线往复运动。振幅：20.3±1.0cm，运动周期 180±2次/min。
（8）天平：称量1kg，感量1g。
（9）烘箱：能使温度控制在105±5℃。
（10）广口漏斗（塑料制）：口的直径100mm左右。
（11）一把长500mm的钢板尺，刻度到1mm。
（12）一个筛孔4.75mm（圆孔为5mm）和筛底。
（13）一个刮刀和一把勺子。
（14）温度计。
（15）其它：一升量筒、2升烧杯、刷子、盘子、小铝盒等。
3、试验步骤
为了不影响沉淀的过程，试验必须在无抖动的水平台上进行。随时检查试验的冲洗管口，防止堵塞。
试验过程中，冲洗液的温度应保持20±2℃范围内。
由于塑料在太阳光下容易变成不透明，应尽量避免将塑料器皿直接暴露在太阳光下。盛试验溶液的塑料器皿用毕要清洗干净。
（1）用冲洗管将冲洗液吸入试筒直到100mm刻度--（约需80ml）。
（2）把相当于120±1g干料重的湿样用漏斗仔细地倒入竖立的试筒中。
（3）用手掌反复敲打试筒下部，以除去气泡，使试样尽快润湿，然后静置10min。
（4）在试样静置10±1min结束后，用橡胶塞堵住试筒，将试筒水平固定在振荡器上。
（5）打开仪器“总电源”开关，将仪器“振荡时间设置”调节至30秒刻度，按下“启动”按钮开动振荡器，仪器振荡30秒自动停止。然后旋转“启动”按钮振荡器复位，将试筒取下，竖直放回试验台上，拧下橡胶塞。
（6）将冲洗管插入试筒中，用冲洗液迅速冲洗附在试筒壁上的集料然后将冲洗管插到试筒底部，慢慢转动冲洗管，同时匀速缓缓提高冲洗管，使附着在集料表面的细粒杂质浮上来，直到溶液达到380mm刻度线为止。
（7）缓慢匀速向上拔出冲洗管，当液面位于380mm刻度时，切断冲洗管的液流，使液面保持380mm刻度线，然后将仪器“静置时间设置”调节至20分刻度，按下“开始”按钮，在没有扰动的情况下静置20min±15S。（当时间到
20分时仪器会自动发出“嘀嘀”声提醒试验员。
测量
（1）静置20min后，用钢板尺在试筒外测量从试筒底部到絮凝物上液面的高度，既h 1 (如有可能，同时测得从试筒底部到沉淀物上液面的高度，既h 2，此项作为与活塞测量的砂当量值的参考值），准确至1mm。
（2）将配重活塞套筒在试筒口放好，使配重活塞徐徐落入试筒，直至碰到沉淀物时，立既拧紧固定螺丝，将尺子插入套筒的开口处，使零点对准的底面，从套筒处读取沉淀物高度，即h 2，准确至1mm。上述测量过程应在30秒
内完成。同时记录试筒内的温度，准确至1℃。
以上步骤进行二个试样的平行试验。
4、结果与计算
4.1试样用活塞测定砂当量值按JTJ058-2000公路规程式（5.1）计算：
SE=（h 2 / h 1 ）*
式中：SE为试样的砂当量，%；
h 1 为试筒中絮凝物和沉淀物的总高度，mm。
h 2 为试筒中用活塞测定沉淀物的高度，mm。
4.2试样的目测砂当量值按JTJ058-2000公路规程式(5.2)计算:
SEV=（h 2′ / h 1 ′）*
式中:SEV为试样的目测砂当量值:
h 1 ′为试筒中絮凝物和沉淀物的总高度，mm。
h 2′为试筒中用目测测定沉淀物的高度，mm。
4.3 一种集料应平行测定两次，集料的砂当量SE或SEV是二个试样平行测定的砂当量平均值，以活塞测量为准，并以整数表示。
四、注意事项：
1、试验完毕后请及时关闭电源开关，拔掉电源插头。
2、每次试验结束须将活塞擦洗干净。
3、避免圆形试筒磕碰。
五、保证书相关说明
本产品提供一年的保修期，在这期间我们将为您提供的维修及技术咨询，本厂的技术支援人员会尽力的为您解答每一个本产品相关软硬体疑难问题。
