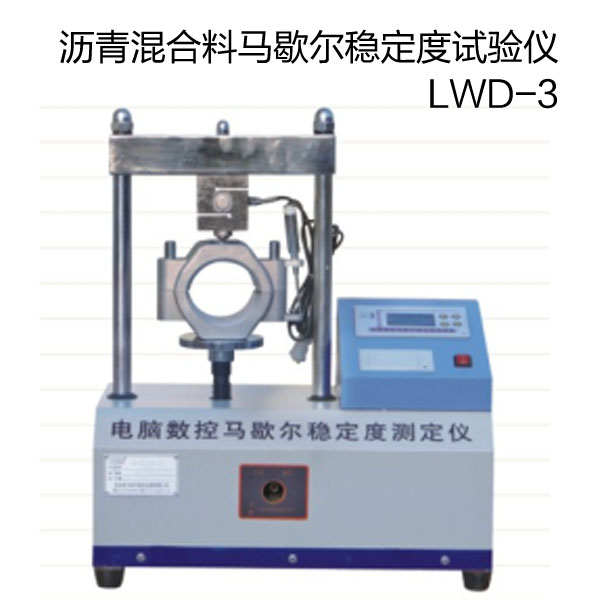

沥青混合料马歇尔稳定度试验仪LWD-3
沥青混合料马歇尔稳定度试验仪,沥青混合料马歇尔稳定度测定仪LWD-3
沥青混合料马歇尔稳定度仪使用说明书
一、简介：
LWD-3沥青混合料马歇尔稳定度仪以交通部《公路工程及沥青混合料试验规程》 JTJ052-2000为准，适用于马歇尔稳定度试验和浸水马歇尔稳定度，以进行沥青混合料的配合比设计或沥青路面施工质量检验。浸水马歇尔稳定度试验（根据需要，也可进行真空饱水马歇尔试验）供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。
二、主要技术指标： 1、上升速率：（50±5）mm/min
2、压头直径：（101.6±0.2）mm
3、zui大压力：30KN精度1％
4、流值范围：0－15.00mm精度 ±0.1mm
5、环境温度：≤30℃。
6、相对湿度：≤85%。
7、整机功耗：不大于700W。
8、外型尺寸：700500900mm
9、仪器净重：100kg
10、电源电压：220v
三、主要特点：
1、设有过载保护，下降过位保护。
2、操作简便，测试数据准确，性能稳定可靠。
3、仪器自动试验，显示并打印稳定度及对应的流值，绘制试件受力变形的坐标曲线图。
4、带有手动上升下降功能，可使托盘在合适位置。
5、配备微型打印机。
四、沥青混合料马歇尔稳定度仪使用说明：
1.将试件置于己达规定温度的恒温水槽中保温,保温时间对标准马歇尔试件需30min～40min,对大型马歇尔试件需45min～60min.试件之间应有间隔,底下应垫起,离容器底部不小于5cm.
2.将马歇尔试验仪的上下压头放人水槽或烘箱中达到同样温度.将上下压头从水槽或烘箱中取出擦拭干净内面.为使上下压头滑动自如,可在下压头的导棒上涂少量黄油.再将试件取出置于下压头上,盖上上压头,然后装在加载设备上.
3.在上压头的球座上放妥钢球,并对准荷载测定装置的压头.
4.当采用自动马歇尔试验仪时,将自动马歇尔试验仪的压力传感器,位移传感器与计算 机或X-Y记录仪正确连接,调整好适宜的放大比例.调整好计算机程序或将X-Y记录仪的记录笔对准原点.
5.当采用压力环和流值计时,将流值计安装在导棒上使导向套管轻轻地压住上压头,同 时将流值计读数调零.调整压力环中百分表,对零.沥青混合料马歇尔稳定度试验仪
6.启动加载设备,使试件承受荷载,加载速度为50±5mm/min.计算机或X-Y记录仪自动 记录传感器压力和试件变形曲线并将数据自动存人计算机.
7.当试验荷载达到zui大值的瞬间,取下流值计,同时读取压力环中百分表读数及流值计 的流值读数.
8从恒温水槽中取出试件至测出zui大荷载值的时间,不得超过30s.本方法适用于按 本规程T0702成型的标准马歇尔试件圆柱体和大型马歇尔试件圆柱体
五、沥青混合料马歇尔稳定度仪保养与维护：
1、仪器应置于干燥处，不要常拔插接件，防止插头接触不良。
2、空气潮湿的地区，宜将传感器存放于干燥箱中保存。
3、仪器不用时，请用布盖住，防止灰尘侵入。
4、请不要私自打开或拆卸仪器。
5、使用前，仪器必须通电10分钟以上。
六、注意事项
1、仪器电源接地线必须单独接地
2、压力及流值传感器插头不能插错；如插不进时可转一方向插。
3、若电网干扰较大，或是电压动荡不定，有条件的用户配交流净化电源，无条件的用户配交流稳压器。
4、加荷部份控制线及打印机电缆线不能受力。
5、仪器不要与一个大功率用电器共用一电源插座。
七、沥青混合料马歇尔稳定度仪校验方法：
1.按T0702标准击实法成型马歇尔试件,标准马歇尔尺寸应符合直径101.6mm± 0.2mm,高63.5mm±1.3mm的要求.对大型马歇尔试件,尺寸应符合直径152.4mm±0.2mm,高95.3mm±2.5mm的要求.一组试件的数量少不得少于4个,并 符合T0702的规定.
2.量测试件的直径及高度:用卡尺测量试件中部的直径,用马歇尔试件高度测定器或用 卡尺在十字对称的4个方向量测离试件边缘lOmm处的高度,准确至0.lmm,并以其平均值作为试件的高度.如试件高度不符合63.5mm±1.3mm或 95.3mm士2.5mm要求或两侧高度差大于2mm时,此试件应作废.沥青混合料马歇尔稳定度试验仪
3.按本规程规定的方法测定试件的密度,空隙率,沥青体积百分率,沥青饱和度,矿料 间隙率等物理指标.
4.将恒温水槽调节至要求的试验温度,对粘稠石油沥青或烘箱养生过的乳化沥青混合 料为60℃±1℃,对煤沥青混合料为33.3℃±1℃,对空气养生的乳化沥青或液体沥青混合料为25℃±1℃
八、售后服务
非人为因素，我公司对售出的任何仪器实行一年内保修，三个月内有质量问题包换，终身维修，并且负责送货上门，安装调试或指导用户使用。
