SLX-25ZS 双向挡板示流信号器SLX

SLX-15Z,SLX-20Z,SLX-25Z,SLX-32Z,SLX-40Z,SLX-50ZS,SLX-65ZS,SLX-80ZS,SLX-100ZS,SLX-125ZS.

 西安蓝田恒远水电设备有限公司是从事水电设备领域、发电站自动化监测元件的开发、生产、销售、服务于一体的行业自动化新技术专业化生产厂家，并通ISO9001质量管理体系认证。公司本着“求真、创新、高效"的企业理念,不断创新严格管理稳步发展,逐步实现着“为行业服务对社会负责发展"的企业目标。自成立以来，西安蓝田恒远水电设备有限公司始终坚持以人为本，以创新为发展动力，秉承“信誉第一，质量至上”的经营理念，争创市场一流品牌。公司博采国内外先进技术,研制出适合我国各种环境下的产品,公司设备覆盖了水电行业的基础自动化执行元件、自动化监测元件、仪表、仪器、极其各种阀门设备,辅机控制系统装置上百种规格。我公司一如既往庄重的承诺:产品保质期为三年,期间有任何质量问题保修、保换、保退、及时为用户提供配件,备品及技术支持,48小时内赶到现场。公司加强质量管理,提高技术工艺水平,力争以国际先进产品的质量性能优惠的价格为客户服务。

产品目录:

执行控制元件

1. BQZB板式球阀型自动补气装置  JLK导叶主令位置开关  SZF双向供水转阀  2、LSQ全自动滤水器  3、B302-2自动补气 4、QZB球阀型自动补气装置 ZJX-3剪断销信号装置  CJX-KJX-JX剪断销信号器 5、3KH-V自动补气装置 6、DPW-DYW电磁配压阀 7、DCF23电磁空气阀  8、JZF集成制动阀组 9、ZBF22Q小口径二位二通自保持球阀  10、ZBF22QS二位二通双动自保持球阀 11、ZBF23QS二位三通双动自保持球阀 12、ZBF24QS二位四通双动自保持球阀 13、ZBF22D自保持蝶阀  14、DCF22B二位二通电磁阀 15、SGP集成事故配压阀 16、CGP插装式高压事故配压阀  17、HCV组合式重锤卸荷阀  18、LBF两段关闭阀  19、SFD事故配压分段关闭装置  20、QHF油源切换阀  21、JXB机械液压过速保护装置  22、UXJ磁翻板液位计  23、SLX示流信号器 25、ZLB主令控制变送器  26、DWG导叶位置开关   27、JTK记忆型可调整液位开关  28、YKJ浮球液位控制器   YXQ油流信号器  JLC型主令控制器

2. 自动化监测元件.仪表

1、PTS11压力变送器   PSP10压力开关  ZKZ-2T/3T转速监控装置 2、ZKZ-3A/T齿盘残压转速监控装置  3、ZKZ-4可编程转速监控装置 4、ZKZ-5双PLC冗余转速监控装置5、ZJS双通道振动摆度监测装置  6、ZJS-4四通道振动摆度监测装置 7、DEV多通道振动摆度监测装置 8、ZWJ轴位移监测装置9、RDJ-P机组蠕动监测装置  10、ZDL-M轴电流监测装置  11、ZDL-P可编程轴电流监测装置 12、XPT133压力变送器  13、XPT135液位变送器  14、XPT137差压变送器  15、ZYB压力变送控制器  16、 SYM水压脉动监测装置    17、WKD液位变送控制器  18、MSL磁线液位位移变送控制器   19、ZWB智能温度变送控制器  20、WYS-2-W位移变送控制器  21、WYS-G角度控制变送器  22、YHX油混水信号器  23\YHS-2油混水监测装置 24、YHS-3一体式油混水检测控制器  25、TCS-K热导式流量开关 26、TCS-Z热导式流量变送器  27、DYK导叶开度仪28、JDS剪断销信号装置 29、LJZ-2差压流量监控装置   30、LSX流量水头监测仪  31、DSJ多功能水力参数监测装置  32、SWJ水位监测仪33、SWJ-3水位-水头监测装置   34、WP-C温度监测仪  35、WP-D温度巡检仪 ZUX液位信号计
3.辅机控制装置
1、YZK油压罐自动控制装置  2、PSK排水泵自动控制装置  3、KJK空压机自动控制装置  4、HDK火灾报警自动控制装置   5、WSS机组测温制动柜

 示流信号器SLX-100Ø 不受环境限制，不受振动干扰；

Ø 杠杆、轴承机构在介质外，不怕污染；

Ø 有指针、表盘直接显示管内流体流量；

Ø 有双控功能既可用于zui大与zui小流量控制，又可用于报警流量与停机流量控制，还可以用于双向(正、反)显示；

Ø   采用全密封结构将示流器波纹管腔与流体介质隔，能避免因杂质进入波纹管内而引起靶杆动作失灵，在任何水质如泥沙、浮游生物丰富等恶劣条件下能正常工作；

Ø 本品所有另部件均为不锈材料。

SLX-15Z,SLX-20Z,SLX-25Z,SLX-32Z,SLX-40Z,SLX-50ZS,SLX-65ZS,SLX-80ZS,SLX-100ZS,SLX-125ZS.

SLX-25Z示流信号器，单向流量信号器,SLX-25Z结构及工作原理

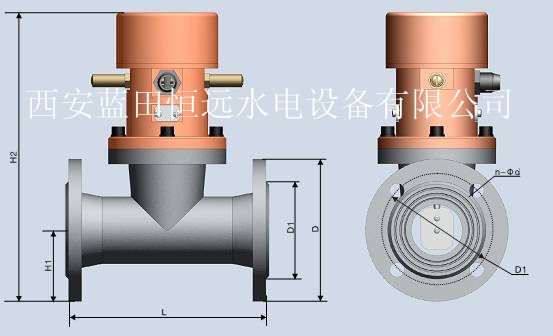

SLX型示流信号器主要有靶杆、摆动部分、弹簧调整机构、行程开关及指示部分组成。示流信号器装配时靶置于管路中间并于水流方向垂直，当水流经过靶时（流量大于信号器所整定的动作流量值），其流体速度的压差使摆杆克服一边弹簧预压缩力，相对旋转中心旋转倾斜，杆上端推动行程开关动作发出正常信号，直至靶杆被限动为止，此时指针指向开的位置。当管路中水流量逐渐减小，液流量压差也逐渐减小，摆杆在弹簧力的作用下返回并松离行程开关发出底流量SLX-25Z示流信号器，单向流量信号器,SLX-25Z主要技术参数

1、介质压力0.2-1MPa,且经过过滤的无腐蚀性液体。

2、环境温度0.5-40℃、相对湿度小于95%。

3、信号开关额定电压：DC220V、3A;AC220V、

4、安装于室内,周围无爆炸腐蚀金属和破坏的缘的气体或尘埃.

5、用户可在一定范围内调整流量动作值。

6、进出口管路长应有5-10倍管径直管段水平安装。

SLX-25Z示流信号器，单向流量信号器,SLX-25Z选型举例

品名：示流信号器

型号：SLX-25Z SLX-25ZS

注：“25”表示管道通径，“Z”表示单向，“ZS”表示双向

SLX-25Z示流信号器，单向流量信号器,SLX-25Z使用与维护

1、使用信号器前检查安装是否正确,各紧固件是否松动,然后试动作数次,无卡阻抖动等想象即可投入使用。

2、信号器不应低于“适用流量”值管路上使用,以避免信号器抖动而影响寿命。

3、信号器在正常工作条件下,不需要日常维护,但每隔2-3年可检查一次,主要检查橡胶衬套有无泄漏,行程

开关是否可靠等,如有损坏必须更换。

4、产品安装前应存放于温度5-40℃,且干燥,无腐蚀性气体的室内。

概述
SLX-Z示流信号器又名流量控制开关，用于监测管道内液体流量。将示流信号器串接在管路中，当管道内有正常流量液体通过时，示流信号器发出正常信号。当管道内液体流量低于某一定值时，它能自动地发出信号或报警，以保护主设备。
我公司在保留原广大用户使用的SLX、201系列示流器优点的基础上，进一步开发了新一代具有直观流量显示功能及能在任何液体介质条件下工作的系列产品，它聚管内流量显示及报警功能为一体，具有更直观、自动化程度更高、适用范围更广泛的特点。
