JX-B01 板环式称重测力传感器

板环式拉力传感器的工作原理:弹性体(弹性元件，敏感梁)在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片(转换元件)也随同产生变形，电阻应变片变形后，它的阻值将发生变化(增大或减小)，再经相应的测量电路把

深圳市金象源仪器设备有限公司是致力于测力传感器、张力测试仪、测量测试、试验仪器、及智能控制系统的研发、生产、服务为一体的高新科技企业。

公司自2003年成立以来， 凭借先进的管理模式和强大的研发团队，创建公平有序的竞争环境，引进市场化竞争的考核机制，使公司产品在市场应用及竞争力不断得到领先。为更高效地服务市场,满足客户的需求.

公司对产品资源进行细化整合。形成了：传感器事业部；张力检测仪器、试验仪器事业部；自动控制系统开发部。传感器事业部主要研发测力传感器，产品从微量分析测试（0.01g）到大量程(1000t)应用的完整产品链。测量仪器、试验仪器事业部

主要产品有：航空张力计 线材张力仪 试验机，材料试验机，推拉力计，测试台，电动测试台，绳索张力仪,钢索张力测试仪，电梯钢丝绳拉力检测仪，玻璃幕墙拉索张紧力测试，铁路接触网弹性吊索张力检测仪，弹性吊索安装仪 各种称重测力传感器等。自动控制系统开发部主要针对传感器应用客户的解决方案及自控系统的开发和应用。

公司产品应用涉及如：工商业计量；工业测量、智能控制；输电线路，桥梁，建筑，铁路，油田，煤矿，港口码头等张力检测；起重安全控制；材料性能测试等。 公司本着服务至上、互利互惠、创造双赢的经营模式，你只需一通电话，我们就能提供产品技术服务、产品技术支持等完整的应用配套方案。 欢迎行业内外,新老客户一起携手共创更美好明天!

 板环式拉力传感器的工作原理:弹性体(弹性元件，敏感梁)在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片(转换元件)也随同产生变形，电阻应变片变形后，它的阻值将发生变化(增大或减小)，再经相应的测量电路把这一电阻变化转换为电信号(电压或电流)，从而完成了将外力变换为电信号的过程。

板环式拉力传感器结构受力图板环式拉力传感器的优点是量程大，结构简单，易于使用，频响特性好，能在恶劣条件下工作。因此它广泛应用于起重、起吊行业中。
拉力传感器 分体式拉力计 板环式测力仪

(可选配手持式图显显示器或数字式显示器)

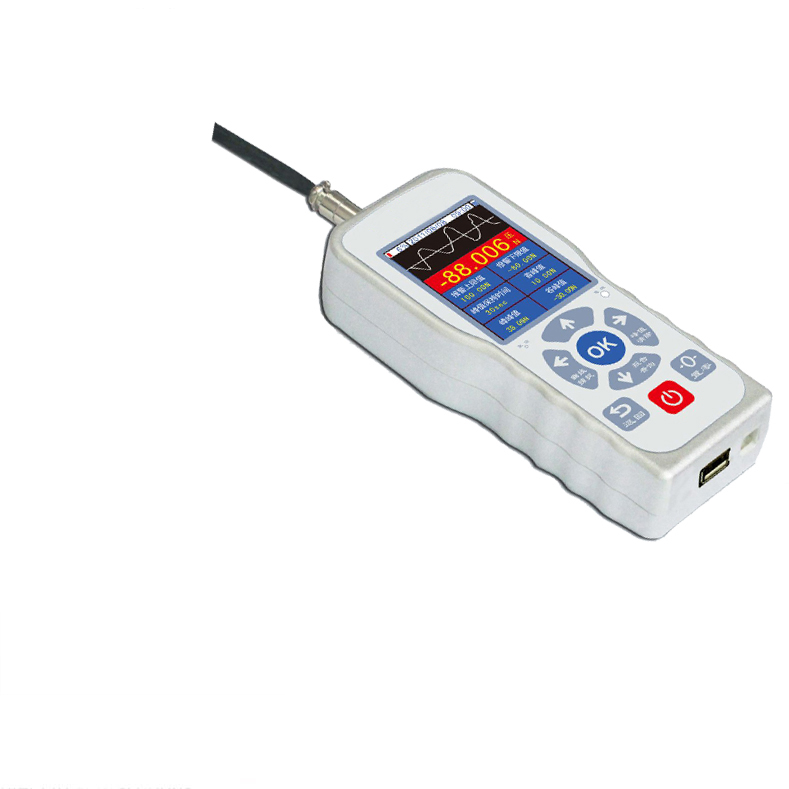

手持式图显显示器 数字式显示器是我公司生产的新一代测力仪，使用配合外置式传感器组成一套测力仪。具有体积小、重量轻、易携带、测试过程可监控可追朔等特点。适用于各种场合下的现场测试，并可结合各种机台和夹具组合成不同用途的小型试验机。

仪 表 特 点：

u LCD背光显示屏；

u USB数据接口，支持热插拔；

u 上下限偏差值自由设定、限内限外报警任意选择；

u 上下限两点电平输出、蜂鸣器、显示屏同时提示报警；

u 屏幕显示方向可180°翻转；

u 三种单位N、kg、lb自动换算；

u 具有峰值保持功能、峰值自动解除及解除时间自由设定；

u 可保存10组测试报告，自动计算峰值、谷值、平均值等；

u 无操作自动关机、自动背光等省电功能；

u 通过PC配套专用的测试软件，可存储、传递、追朔测试曲线数据；

u 可在软件界面中打印测试结果；

u 可配置各类测试机台、实现各种测试。

广泛应用于各种电子汽车衡，轨道衡，平台秤，料斗秤及其它各种称重、测力的场合

拉力传感器 分体式拉力计 板环式测力仪外形尺寸（mm):

对应尺寸(mm)：

量程（t）	L	L1	W	W1	H1	H2	2-ΦD
15、20、30	340	210	130	25	48	7	Φ63
50	620	438	171	25	47	11	Φ85.5
100、150	500	305	190	30	130	10	Φ97

外形尺寸(mm)：





技术参数:

额定载荷 Rated Load	15, 20, 30, 50, 100, 150，200，300t
灵敏度Sensitivity	2.0±0.002mv/v(30～50t); 1.5±0.01mv/v(100～300t)
综合误差 Total error	±0.05﹪F.S
蠕变(30分钟)Creep(30min)	±0.02﹪F.S
零点平衡 Zero balance	±1﹪F.S
零点温度影响 TCO	±0.02﹪F.S/10℃
输出温度影响 TC SPAN	±0.02﹪F.S/10℃
输入阻抗 Input resistance	400±10Ω
输出阻抗 Output resistance	352±3Ω
缘电阻碍Insulation resistance	≥5000MΩ
工作温度范围内Operating Temp Range	-30～+70℃
安全过载 Safe load limit	150﹪F.S
限过载 Over load limit	200﹪F.S
推荐激励电压Recommendexcitation	10～12V DC
zui大激励电压 Maximumu excitation	15V DC
密封等级 Protection Class	IP67
材质 Construction	合金钢Alloy Steel
电缆 Cable	Length:12m       Diameter: Φ 5mm

拉力传感器 分体式拉力计 板环式测力仪
