塑壳断路器工作条件
周围空气温度
周围空气温度上限+40℃;○ 周围空气温度下限-5℃;○ 周围空
气温度24h的平均值不超过+35℃。
海拔:安装地点的海拔不超过2000m。
大气条件：
大气相对湿度在周围空气温度为+40℃时不超过50%;在较底温
度下可以有较高的相对湿度;湿月的月平均zui大相对湿度为
90%,同时该月的月平均zui低温度+25℃,并考虑到因温度变化
发生在产品表面上的凝露。
污染等级:污染等级为3。
情况概述
塑壳断路器也被称为装置式断路器，所有的零件都密封于塑料
外壳中，辅助触点，欠电压脱扣器以及分励脱扣器等多采用模
块化。由于结构非常紧凑，塑壳断路器基本无法检修。其多采
用手动操作，大容量可选择电动分合。由于电子式过电流脱扣
器的应用，塑壳断路器也可分为A类和B类两种，B类具有良好
的三段保护特性，但由于价格因素，采用热磁式脱扣器的A类
产品的市场占有率更高。 塑壳断路器是将触头、灭弧室、脱扣
器和操作机构等都装在一个塑料外壳内，一般不考虑维修，适
用于作支路的保护开关，过电流脱扣器有热磁式和电子式两种
，一般热磁式塑壳断路器为非选择性断路器，仅有过载长延时
及短路瞬时两种保护方式，电子式塑壳断路器有过载长延时、
短路短延时、短路瞬时和接地故障四种保护功能。部分电子式
塑壳断路器新推出的产品还带有区域选择性连锁功能。大多数
塑壳断路器为手动操作，也有部分带电动机操作机构。
去成都玩，舍不得住宾馆，跟大学的表弟约好宿舍楼熄灯后我
跳窗进去。我爬上窗台刚要提跳进屋，忽然发现不对！屋子里
八个身无寸缕的女生正围着电脑看东京的盛夏！我结结巴巴地
解释：对不起，走错了我这就滚出去……
一个胸前纹牡丹的女生气愤地一把揪我进去：妈蛋！没穿衣服
都被你看到了，
你说走就走？
我颤抖着掏出仅有的二百多元……
女生：啥意思？！拿我们当卖的吗？你也脱光了给我们看，不
然就报警！
技术参数
短路分断能力（Ics)
断路器的额定分断能力分为额定限短路分断能力和额定运行
短路分断能力两种。国标《低压开关设备和控制设备
低压断路器》（GB14048.2—94）对断路器额定限短路分
断能力和额定运行短路分断能力作了如下的解释：
⑴断路器的额定限短路分断能力（Icn）：按规定的实验程
序所规定的条件，不包括断路器继续承载其额定电流能力的分
断能力；
⑵断路器的额定运行短路分断能力（Icn）：按规定的实验程
序所规定的条件，包括断路器继续承载其额定电流能力的分断
能力；
⑶额定限短路分断能力（Icn）的试验程序为O—t—CO。
其具体试验是：把线路的电流调整到预期的短路电流值（例如
380V ，50kA），而试验按钮未合，被试断路器处于合闸位置
，按下试验按钮，断路器通过50kA短路电流，断路器立即开
断（open简称O），断路器应完好，且能再合闸。t为间歇时
间，一般为3min，此时线路仍处于热备状态，断路器再进行
一次接通（close简称C）和紧接着的开断（O），（接通试验
是考核断路器在峰值电流下的电动和热稳定性）。此程序即为
CO。断路器能完全分断，则其限短路分断能力合格。
⑷断路器的额定运行短路分断能力（Icn）的试验程序为O—t
—CO—t—CO。它比Icn的试验程序多了一次CO，经过试验
，断路器能完全分断、熄灭电弧，就认定它的额定运行短路分
断能力合格。
因此，可以看出，额定限短路分断能力Icn指的是低压断路
器在分断了断路器出线端zui大三相短路电流后还可再正常运行
并再分断这一短路电流一次，至于以后是否能正常接通及分断
，断路器不予以保证；而额定运行短路分断能力Ics指的是断路
器在其出线端zui大三相短路电流发生时可多次正常分断。

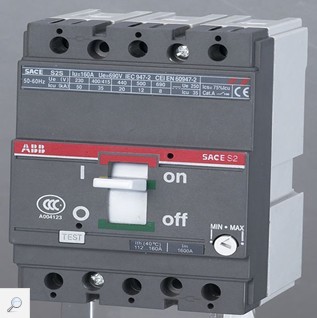

本页产品地址：http://www.geilan.com/sell/show-5643491.html
